A NBR 6492 é uma norma brasileira que estabelece as diretrizes gerais para a representação de projetos. Ela é fundamental para padronizar a maneira como os desenhos são elaborados, garantindo clareza, precisão e compreensão adequada das informações contidas nos projetos. No desenho arquitetônico, diversos tipos de linhas são utilizados para representar diferentes elementos, objetos e características do projeto.
Qual opção está verdadeira, observando os itens abaixo?
I. Linha contínua extralarga: Contornos visíveis de elementos em corte e seções, quando são utilizadas hachuras.
II. Linha contínua larga: Contornos visíveis de elementos em corte e seções, quando não são utilizadas hachuras.
III. Linha tracejada estreita: Arestas não visíveis e Contornos não visíveis
Apenas o item I está verdadeiro.
Apenas o item II está verdadeiro.
Apenas o item III está verdadeiro.
Todos os itens estão verdadeiros.
Todos os itens estão falsos.

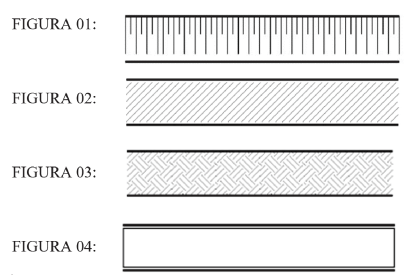

Com base na NBR 6492/2021, indique a que se referem as representações e hachuras abaixo nas imagens 01, 02, 03 e 04, respectivamente:

Talude em vista, Reforma-Alvenaria a construir, Terra, Reforma-Alvenaria a demolir.
Aterro, Aço em corte, Mármore/Granito em corte, Reforma-Alvenaria existente.
Talude em vista, Reforma-Alvenaria a construir, Concreto em vista, Reforma-Alvenaria a demolir.
Concreto em corte, terra, Compensado de madeira, Reforma-Alvenaria existente.
Aterro, Reforma-Alvenaria a construir, Compensado de madeira, Reforma-Alvenaria a demolir.
Na representação gráfica para projetos arquitetônicos e urbanísticos, conforme a ABNT NBR 6492:2021, os tipos de linhas e seus significados são padronizados com suas características, denominação e aplicação geral. Dessa forma, assinale a alternativa que indica as aplicações do tipo de linha abaixo:
![]()
(TRAÇO E PONTO ESTREITA)
Linhas de centro, contornos não visíveis e linhas de eixo.
Linhas de centro, linhas de simetria e linhas de eixo.
Linhas de centro de gravidade, trajetória e linhas de simetria.
Linhas de centro, linhas de simetria e trajetória.
Linhas de corte, linhas de centro de gravidade e linhas de eixo.
Segundo a NBR 6492 - Documentação técnica para projetos arquitetônicos e urbanísticos — Requisitos vigente, marque a alternativa que corresponde ao documento opcional para um projeto executivo arquitetônico.
Planta geral de implantação.
Plantas dos pavimentos.
Perspectivas (de interiores ou exteriores, parciais ou gerais).
Planta das coberturas (com detalhes).
Detalhes de elementos da edificação.
"(... ) Planta, corte e elevação representam uma tríade tradicional de representação que passa por esses filtros de intenção dos autores dos projetos e são objeto para a leitura e compreensão das obras nos sentidos total, processual e construtivo. No entanto, é possível inferir que o corte é, e foi historicamente, dentre tais, o desenho de maior interesse, uma vez que se entende essa representação como método do próprio projetar arquitetônico. É no corte que o exercício de apreensão da representação do real se faz mais notável, já que ele contempla a dimensão vertical do desenho, isto é, a dimensão que se relaciona com a escala do usuário e com as noções de proporção. Em seu Manual of Section, Paul Lewis, Marc Tsutumaki e David J. Lewis colocam que ´o corte é o lugar onde espaço, forma e material se encontram com a experiência humana´ (...) . Além disso é também a ferramenta representativa que coloca o projeto em diálogo com seu contexto, com a topografia do espaço que ocupa. Mesmo estando sujeito às limitações da representação, como qualquer desenho, ele tem a capacidade de sintetizar de forma simultânea as questões formais, programáticas, construtivas, compositivas, espaciais e de organização dos projetos."
Fonte: Trecho do texto "A importância do corte na representação e prática arquitetônica" de Júlia Dauden - Publicado em 14 de junho de 2020 em archdaily.com.br.
De acordo com a ABNT NBR 6492, que fixa as condições exigíveis de representação gráfica de projetos, o corte em um projeto executivo deve conter:
I- simbologias de representação gráfica conforme as prescritas na Norma;
II-eixos do projeto;
III- sistema estrutural;
IV- indicação das cotas horizontais;
V- indicação de cotas de nível acabado e em osso.
Marque a alternativa correta.
Todos os itens estão corretos.
Apenas os itens I, II, III e V estão corretos.
Apenas os itens I, II, IV e V estão corretos.
Apenas os itens I, II e IV estão corretos.
A NBR 6492, em sua versão mais recente, estabelece que os documentos que compõem os projetos de arquitetura e urbanismo devem estar registrados em papéis com resistência e durabilidade apropriadas. Ela indica ainda que devem ser utilizados os formatos de papel da série A: formato A0 como máximo e A4 como mínimo. Considerando-se as dimensões das folhas indicadas em mm e na posição retrato, temos respectivamente as seguintes medidas (largura x altura):
594 x 841 mm / 420 x 297 mm.
594 x 841 mm / 210 x 297 mm.
841 x 1189 mm / 210 x 297 mm.
841 x 1189 mm / 420 x 297 mm.
De acordo com a norma NBR 6492:2021, que estabelece os requisitos para a documentação técnica de projetos arquitetônicos e urbanísticos, assinale a alternativa que apresenta as informações que, no mínimo, devem constar no carimbo.
identifição da empresa, identificação do cliente, título do desenho, indicação sequencial do projeto, escala, local e data, autoria do desenho e do projeto, responsáveis técnicos, indicação da revisão e do local para chancela de aprovação (quando aplicável)
identificação da empresa, título do desenho, indicação sequencial do projeto, escala, endereço e data, autoria do desenho e do projeto, responsáveis técnicos e indicação da revisão
identificação do cliente, número da prancha, escala, data, autoria do desenho e do projeto, responsáveis técnicos e telefone para contato
identificação do cliente, título do desenho, número da prancha, escala, local e data, autoria do desenho e do projeto, indicação da revisão e local para a chancela de aprovação (quando aplicável)
identificação da empresa, identificação do cliente, título do desenho, local e data, autoria do desenho e do projeto, responsáveis técnicos e indicação da revisão
A NBR 6492 fixa as condições exigíveis para representação gráfica de projetos de arquitetura, visando à sua boa compreensão. De acordo com a norma, o carimbo inferior direito das folhas de desenho deve ser reservado ao carimbo destinado à legenda de titulação e numeração dos desenhos. Marque a alternativa que contém todas as informações mínimas necessárias exigidas na descrição da legenda.
identificação da empresa e do profissional responsável pelo projeto; identificação do cliente, nome do projeto ou do empreendimento; indicação sequencial do projeto (números ou letras); autoria do desenho e do projeto, sendo todas as outras informações facultadas ao desenhista indicar no carimbo ou junto ao desenho.
identificação da empresa e do profissional responsável pelo projeto; identificação do cliente, nome do projeto ou do empreendimento; título do desenho; indicação sequencial do projeto (números ou letras); escalas; data; autoria do desenho e do projeto, sendo todas as outras informações facultadas ao desenhista indicar no carimbo ou junto ao desenho.
identificação da empresa e do profissional responsável pelo projeto; identificação do cliente, nome do projeto ou do empreendimento; autoria do desenho e do projeto, sendo todas as outras informações facultadas ao desenhista indicar no carimbo ou junto ao desenho.
Identificação da empresa e do profissional responsável pelo projeto; identificação do cliente, nome do projeto ou do empreendimento; título do desenho; indicação sequencial do projeto (números ou letras); escalas; data; autoria do desenho e do projeto; indicação de revisão.

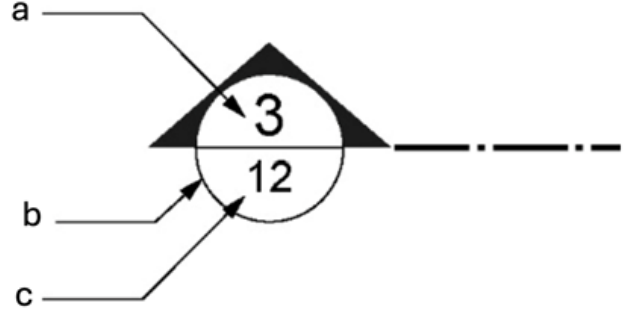

De acordo com a NBR 6.492, que versa sobre a documentação técnica para projetos arquitetônicos e urbanísticos, a indicação apontada na imagem pela letra “c” representa o número:

FONTE: NBR 6.492/2021. Adaptado.
do desenho.
do corte.
do total de desenhos.
da prancha.
do total de cortes.
A Documentação como construído (“as built”) é uma etapa de projeto arquitetônico definida pela NBR 6492 como
a última revisão do projeto executivo, em que a representação gráfica constante no projeto da edificação está condizente com a obra acabada, ou seja, todas as alterações realizadas durante a obra devem estar devidamente registradas neste documento.
a coleta de dados e informações técnicas sobre terreno ou gleba, vizinhança, legislação incidente e condições ambientais locais que auxiliam na elaboração e desenvolvimento dos projetos.
a concepção inicial do projeto arquitetônico, no qual se especificam funções, usos, formas e dimensões para os ambientes, bem como elementos construtivos e componentes principais do projeto.
a planilha com a identificação e a quantificação das áreas construídas, livres e permeáveis, e com as respectivas dimensões, descrição dos fluxos, acessos principais e distribuição e integração das atividades previstas no programa de necessidades.
A NBR 6492 desempenha um papel fundamental na padronização e regulamentação de práticas específicas de representação na arquitetura. Com o objetivo de orientar e normatizar determinada área, tal norma técnica é essencial para garantir a consistência e a qualidade em processos importantes. É possível inferir que o principal propósito da NBR 6492 é:
Normatizar desenhos técnicos.
Padronizar a gestão de qualidade.
Estabelecer normas gerais para a construção civil.
Regulamentar a produção e representação de energia solar.
De acordo com a NBR 6492/2021, qual é o tipo de linha utilizada para representar linhas de centro em um desenho técnico?
Traço e ponto estreita.
Contínua estreita.
Tracejada estreita.
Traço e dois pontos estreita.
Traço longo e ponto Estreita.

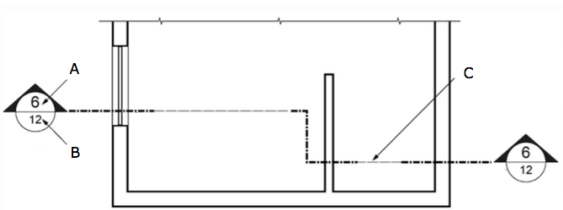

Levando em consideração a NBR 6492/2021, as letras A, B e C da figura abaixo apresentam, respectivamente:

Representação da marcação dos cortes
Diâmetro – Número da prancha – Linha de chamada.
Número da prancha – Número do desenho – Linha tracejada.
Número do desenho – Número da prancha – Linha de corte opcional.
Diâmetro do símbolo – Número do desenho – Linha de chamada.
Representação de marcador – Número – Linha de corte.

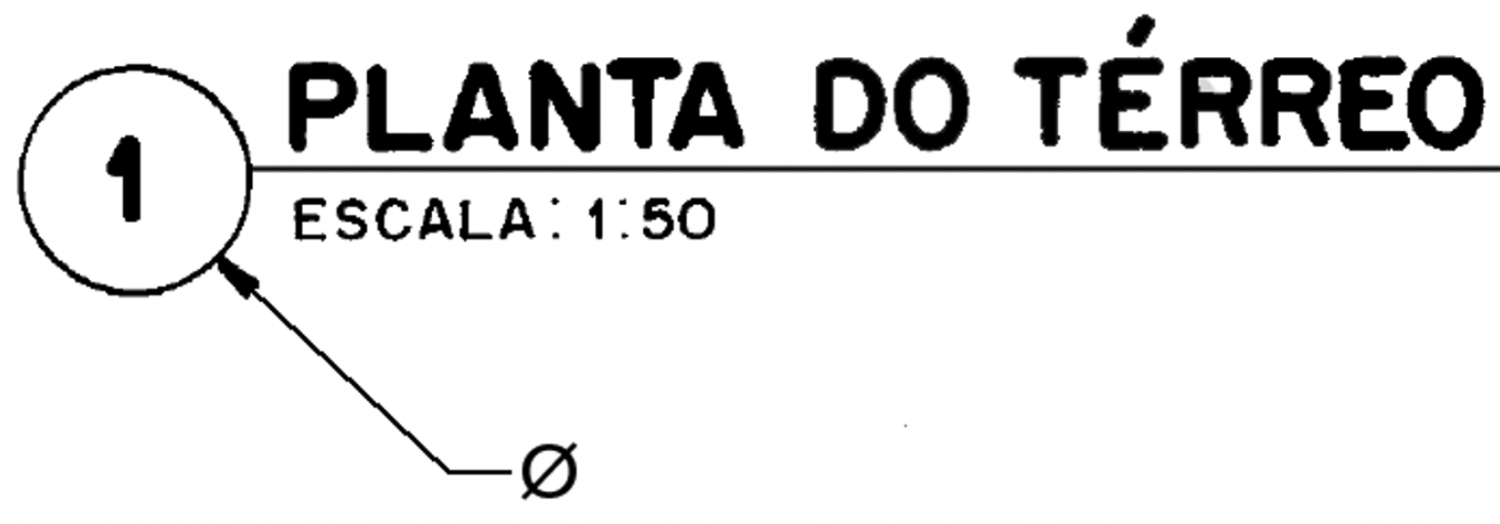

Observe a imagem a seguir, referente a uma convenção utilizada em projetos arquitetônicos para numeração e títulos dos desenhos.

Fonte: NBR 6492/1994. Representação de projetos de arquitetura. Rio de Janeiro: ABNT, 1994. Adaptado.
De acordo com a norma ABNT NBR 6492/1994, referente à Representação de projetos de arquitetura, o valor de ø é:
12 mm
15 mm
18 mm
20 mm
Considerando os requisitos estabelecidos pela norma da ABNT NBR 6492/2021 – Documentação técnica para projetos arquitetônicos e urbanísticos, assinale a alternativa INCORRETA.
Em uma representação gráfica de projetos devem ser utilizados os formatos de papel da série A, sendo o A0 como máximo e A4 como mínimo.
Devem constar no carimbo algumas informações mínimas, sendo elas: identificação da empresa; identificação do cliente, nome do projeto ou empreendimento; título do desenho; indicação sequencial do projeto; escala; local e data; autoria do desenho e do projeto; responsável técnico; indicação da revisão; local para chancela de aprovação.
No que se refere aos documentos gráficos a serem apresentados na fase de anteprojeto, tem-se que não é necessária a indicação do norte na planta individualizada dos pavimentos nem na planta das coberturas.
Em relação às linhas de cota de uma representação gráfica, tem-se que devem estar, preferencialmente, fora do desenho e, quando se tratando de cortes, somente marcar as cotas verticais.
Em uma representação gráfica, a linha contínua extralarga é utilizada em contornos visíveis de elementos em corte e seções, quando não há utilização de hachura.
“Os desenhos devem ser executados em papéis transparentes ou opacos, de resistência e durabilidade apropriadas. A escolha do tipo de papel deve ser feita em função dos objetivos, do tipo do projeto e das facilidades de reprodução” – NBR 6492. Fazem parte dos papeis transparentes EXCETO:
schoeller
manteiga
vegetal
albanene
Conforme NBR 6492 - Representação de projetos de arquitetura, quando as folhas de formatos A0, A1 e A2 tiverem de ser perfuradas, para arquivamento, deve-se:
dobrar ao meio e para o lado direito.
dobrar para frente o canto superior direito.
dobrar para trás o canto superior direito.
dobrar para frente o canto superior esquerdo.
dobrar para trás o canto superior esquerdo.
Qual das opções abaixo NÃO faz parte da documentação gráfica que deve ser apresentada para o Estudo Preliminar Arquitetônico (EP-ARQ), conforme a ABNT NBR 6492:2021?
Planta de implantação.
Plantas individualizadas dos pavimentos.
Lista de pranchas e documentos.
Cortes gerais (longitudinais e transversais) e Elevações.
Detalhes construtivos (quando necessário).
Os tipos de linhas utilizados na representação gráfica para projetos arquitetônicos e urbanísticos, com suas características, denominação e aplicação geral, são indicados na NBR 6492, Documentação Técnica para Projetos Arquitetônicos e Urbanísticos, de 2021. De acordo com esta norma, qual a denominação do tipo de linha para aplicação em “Projeções de pavimentos em balanço, marquises e beirais”?
Contínua estreita.
Traço e ponto estreita.
Tracejada estreita.
Traço e dois pontos estreita.
Traço longo e ponto estreita.
Conforme a ABNT NBR 6492:2021, página 25, qual das escalas relacionadas abaixo NÃO é usual?
1:1
1:10
1:75
1:250
1:2000
