As linhas de representação são abordadas pela ABNT NBR 6492:2021, conforme a sua espessura e continuidade especificam significados que têm como objetivo representar e distinguir os elementos projetados. Com relação aos tipos de linhas e seus significados, assinale a alternativa correta:
A
a linha contínua extralarga é aplicada em linhas de extremidades e na mudança de direção na marcação dos planos de corte.
B
a linha contínua estreita é aplicada em hachuras, linhas de cotas, linhas de indicação de chamadas e mudança de nível em planta.
C
a linha tracejada estreita é aplicada em contorno visíveis de elementos em corte e seções, quando não são utilizadas hachuras.
D
traço e ponto extralarga é aplicada em arestas e contornos não visíveis.
De acordo com a ABNT NBR 6492:2021 - Documentação técnica para projetos arquitetônicos e urbanísticos - Requisitos, o Projeto Executivo Arquitetônico (PE-ARQ):
A
Deve apresentar, de forma clara e organizada, todas as informações necessárias para a construção, detalhes construtivos, todas as dimensões (cotas) necessárias para a construção do edifício, especificações (informações de acabamentos), níveis e especificações de serviços inerentes.
B
Trata da última revisão, em que a representação gráfica constante no projeto da edificação está condizente com a obra, ou seja, todas as alterações realizadas durante a obra devem estar devidamente registradas deste documento e podem facilitar as manutenções ou intervenções na edificação.
C
Deve incluir o pré-dimensionamento dos elementos construtivos, as definições gerais dos demais projetos complementares e o desenvolvimento da documentação para aprovação pelos órgãos oficiais responsáveis.
D
Trata da concepção do projeto arquitetônico, no qual se especificam funções, usos, formas e dimensões para os ambientes, bem como elementos construtivos e componentes principais do projeto.
Ano:
2023
Considerando o que estabelece a norma NBR 6492, que aborda a documentação técnica para projetos arquitetônicos e urbanísticos, relacione os termos da COLUNA I com suas definições correspondentes, presentes na COLUNA II.
COLUNA I
1. Corte
2. Cota
3. Elevação
4. Planta
COLUNA II
( ) Representação gráfica realizada a partir de um plano secante vertical que divide o edifício ou outro objeto em duas partes, no sentido longitudinal ou no transversal.
( ) Vista superior em projeção ortogonal da edificação ou outro objeto, em uma determinada altura.
( ) Representação gráfica em projeção vertical ortogonal de planos internos ou de elementos da edificação.
( ) Toda e qualquer medida expressa em peças gráficas de projetos arquitetônicos e urbanísticos.
Assinale a sequência correta.
A
1 2 3 4
B
1 4 3 2
C
2 3 1 4
D
3 1 2 4
E
4 1 2 3
A NBR 6492/2021 trata da documentação técnica para projetos arquitetônicos e urbanísticos e seus requisitos para a elaboração de projetos; dentre eles, a convenção para a representação dos materiais. Em relação à representação dos materiais em hachuras, observe as ilustrações presentes na Tabela 2:

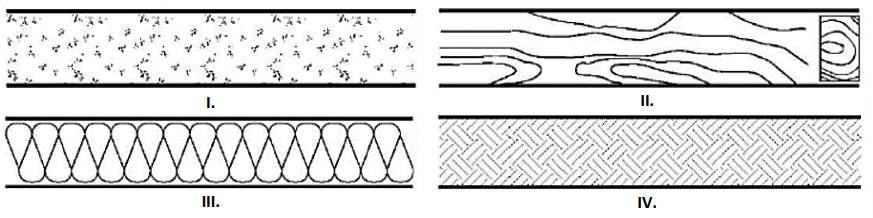

Tabela 2: Representação de diferentes materiais.
Relacione adequadamente cada figura ao seu respectivo material.
A
I. Concreto II. Aterro III. Aço em corte IV. Talude
B
I. Concreto II. Madeira em vista e em corte III. Aço em corte IV. Terra
C
I. Argamassa, cimentado II. Terra III. Isolante termoacústico IV. Aterro
D
I. Argamassa, cimentado II. Madeira em vista e em corte III. Isolante termoacústico IV. Terra
De acordo com a NBR 6492, assinale a alternativa correta.
A
Cota é toda e qualquer medida expressa somente em centímetros em peças gráficas de projetos arquitetônicos.
B
Cota de nível em osso é a cota de nível que considera a espessura do revestimento.
C
Elevação de projetos arquitetônicos é a representação gráfica em projeção horizontal linear de elementos da edificação.
D
Cortes transversais e longitudinais não podem ser marcados nas fachadas.
E
Planta de implantação é a planta que compreende a localização e as dimensões da edificação, conjunto edificado ou espaços não edificados, e do edifício isolado no lote ou na área de intervenção, indicando, em escala compatível, as dimensões do terreno, recuos, projeção da(s) cobertura(s) e áreas permeáveis e impermeáveis.
Assinale a alternativa que indica corretamente o tipo e a espessura de linha utilizado para representação de projeções importantes no desenho arquitetônico, segundo a NBR6492/1994.
A
Traço e ponto e 0,15 mm
B
Tracejada e 0,20 mm
C
Tracejada e 0,10 mm
D
Traço-dois pontos e 0,15 mm
E
Traço-dois pontos e 0,20 mm
De acordo com a ABNT NBR 6492/2021, referente à “Documentação técnica para projetos arquitetônicos e urbanísticos – Requisitos”, a “planta de situação” tem a função de situar a:
A
edificação no lote ou na área de intervenção, indicando as dimensões do terreno, os recuos, a projeção da(s) cobertura(s) e as áreas permeáveis e impermeáveis
B
área de intervenção no terreno em relação às áreas vizinhas ou aos terrenos vizinhos que compõem a(s) quadra(s) e ao(s) logradouro(s) que a limita(m)
C
edificação a partir da resultante de um plano secante horizontal que corta a edificação em uma altura igual a 1,00 m
D
edificação a partir da resultante de um plano secante horizontal que corta a edificação em uma altura igual a 1,50 m
"Representação gráfica realizada a partir de um plano secante vertical que divide o edifício ou outro objeto em duas partes, no sentido longitudinal ou no transversal." NBR 6492 Documentação técnica para projetos arquitetônicos e urbanísticos — Requisitos
A definição refere-se a:
A
Curva de nível.
B
Cota de nível.
C
Fachada.
D
Planta planimétrica.
E
Corte.
De acordo com a NBR 6492, nas pranchas de desenho mais usuais, o carimbo deve estar posicionado no canto inferior direito e deve ser reservado à titulação e numeração dos desenhos, seguindo o formato A4. Qual dos seguintes itens corresponde a um elemento que deve, obrigatoriamente, estar no carimbo?
A
As convenções gráficas.
B
A indicação da revisão.
C
A legenda de símbolos.
D
As notas gerais.
Segundo a NBR 6492/94 - Representação de Projetos de Arquitetura, nos desenhos de cortes, deverão ser marcadas somente as cotas:
A
horizontais.
B
verticais.
C
das esquadrias.
D
gerais.
Segundo a ABNT NBR 6492:2021, escala é uma relação dimensional entre a representação de um objeto no desenho e suas dimensões reais. Algo representado em escala 1:1 mantém seu tamanho original; na escala de ampliação o desenho é maior que o objeto real; assim como na escala de redução, o desenho é menor que o objeto real. Por exemplo, uma escala 2:1 indica que o objeto foi representado duas vezes maior no desenho. De modo inverso, uma escala 1:2 indica que o desenho possui a metade do tamanho do objeto real. Na arquitetura se costuma trabalhar com escalas de redução 1:50, 1:100, 1:250 e assim por diante, adequando-se ao tipo de projeto a ser desenvolvido. Uma parede de um projeto arquitetônico mede 4 m de comprimento, quanto mede a representação do comprimento desta parede na escala 1:250?
A
2,5 cm
B
16 cm
C
1,6 cm
D
4 cm
Os tipos e as espessuras das linhas de cotas e das linhas auxiliares no desenho arquitetônico, de acordo com a NBR6492/1994, são, respectivamente:
A
Contínua, 0,10 mm • contínua 0,10 mm.
B
Contínua, 0,10 mm • tracejada 0,10 mm.
C
Contínua, 0,20 mm • contínua 0,10 mm.
D
Contínua 0,20 mm • tracejada 0,10 mm.
E
Contínua 0,15 mm • contínua 0,10 mm.
De acordo com a NBR 6492:2021, marque a alternativa correta que corresponde ao tipo de representação gráfica realizada a partir de um plano vertical que divide o edifício ou outro objeto em duas partes, no sentido longitudinal ou no transversal:
A
Planta pavimento tipo.
B
Fachada.
C
Planta de situação.
D
Planta de implantação.
E
Corte.
Em uma vistoria de obra, situada na cidade de São Paulo, a fiscalização municipal deverá conferir as cotas de nível executadas com as previstas em projeto. A obra em questão está em fase de conclusão da execução das lajes de concreto armado, não tendo sido iniciado nenhum acabamento de pisos, paredes ou tetos. Nos termos da NBR 6492, as cotas de nível de piso existentes, das faces superiores das lajes de concreto, e as cotas finais, a serem deduzidas considerando-se a espessura adicional dos revestimentos de piso, são denominadas, respectivamente, cotas de nível
A
em osso (N.O.) e cotas de nível finais (N.F.).
B
estrutural (N.E.) e cotas de nível finais (N.F.).
C
estrutural (N.E.) cotas de nível acabado (N.A.).
D
em osso (N.O.) e cotas de nível acabado (N.A.).
E
de produção (N.P.) e cotas de nível de uso (N.U.).

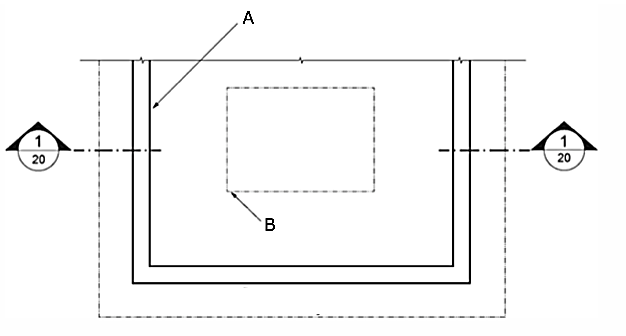

De acordo com a NBR 6492, na imagem abaixo, a letra B corresponde, respectivamente, a:
Exemplo de uso de linha – Planta de pavimento térreo
A
Aresta visível: linha contínua estreita.
B
Projeção de elemento acima do plano de corte: linha estreita traço dois pontos.
C
Contorno visível em corte: linha estreita tracejada.
D
Projeção de marquises e beirais: linha média traço dois pontos.
E
Projeção de elemento acima do plano de corte: linha estreita traço ponto.

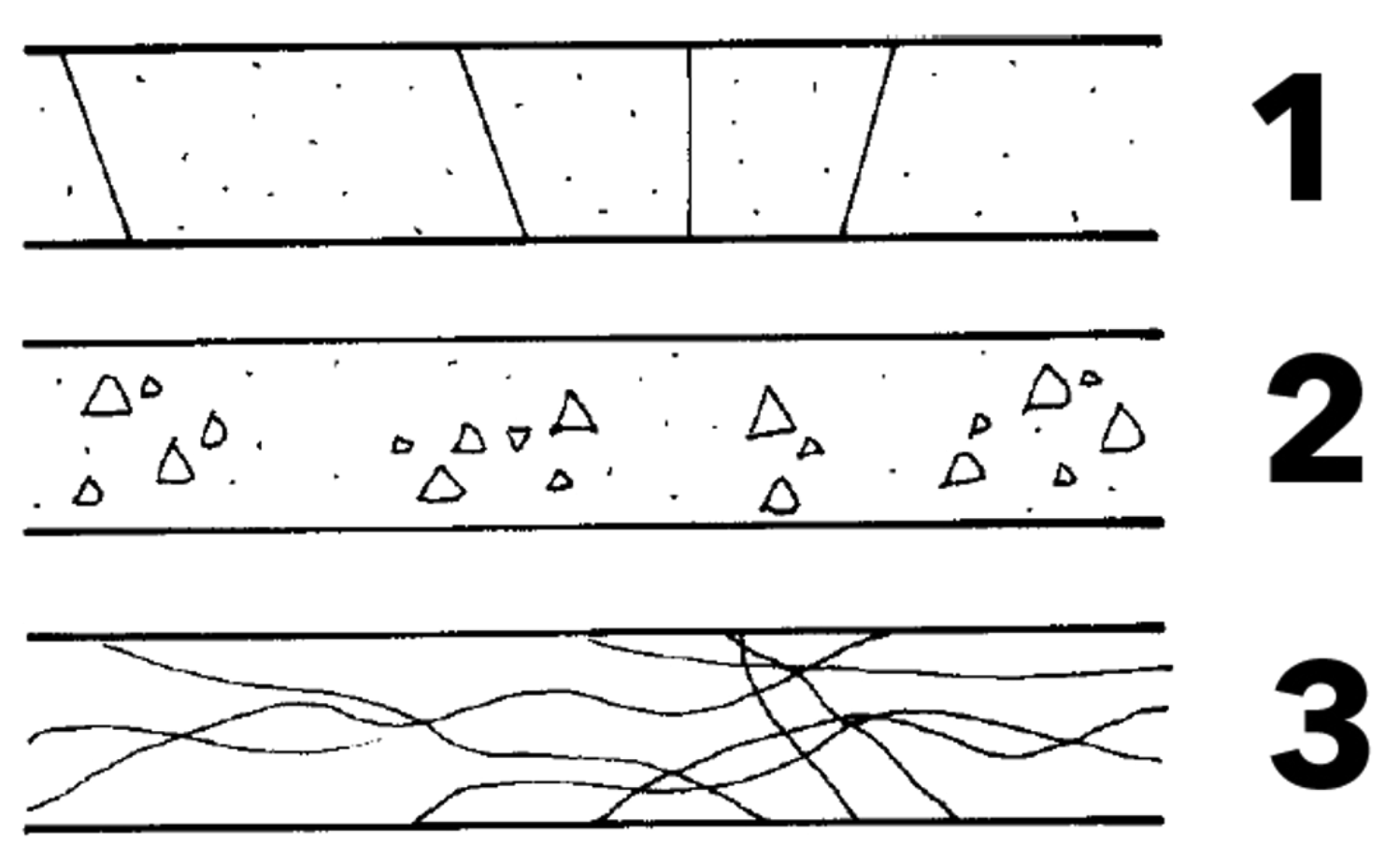

Observe a imagem a seguir, referente a uma convenção utilizada em projetos arquitetônicos para materiais representados.
Fonte: NBR 6492/1994. Representação de projetos de arquitetura. Rio de Janeiro: ABNT, 1994. Adaptado.
De acordo com a Norma ABNT NBR 6492/1994, referente à Representação de projetos de arquitetura, as hachuras representadas em 1, 2 e 3 são, respectivamente:
A
1 – concreto em vista; 2 – concreto em corte; 3 – madeira em vista
B
1 – concreto em vista; 2 – concreto em corte; 3 – granito em vista
C
1 – aço em vista; 2 – concreto em corte; 3 – madeira em vista
D
1 – aço em vista; 2 – concreto em corte; 3 – granito em vista
De acordo com a norma ABNT NBR 6492/2021, referente à Documentação técnica para projetos arquitetônicos e urbanísticos — Requisitos, a aplicação de alturas de letras e algarismos em informações em geral (cotas, numeração em cortes, chamada de detalhes e indicações de vistas), na produção de desenho técnico, deve ser de:
A
1,5 mm
B
1,8 mm
C
2,0 mm
D
2,5 mm
De acordo com a NBR-6492/ABNT, planta de implantação é aquela que
A
compreende o projeto como um todo, contendo, além do projeto de arquitetura, as informações necessárias dos projetos complementares, tais como movimento de terra, arruamento, rede hidráulica, elétrica e de drenagem, entre outros.
B
compreende o partido arquitetônico como um todo, em seus múltiplos aspectos, contendo informações específicas em função do tipo e do porte do programa, assim como para a finalidade a que se destina.
C
contém vista superior do plano secante horizontal, localizado a, aproximadamente, 1,50 m do piso em referência, com a altura podendo ser variável para cada projeto de maneira a representar todos os elementos considerados necessários.
D
deve ser executada em papéis transparentes ou opacos, de resistência e durabilidade apropriadas, cuja escolha deve atender a função dos objetivos, o tipo do projeto e as facilidades de reprodução.
Conforme NBR 6492 vigente, para documentação técnica para projetos arquitetônicos e urbanísticos, assinale a alternativa CORRETA que corresponda à etapa que se caracteriza como o conjunto de informações gráficas e escritas capaz de subsidiar ou embasar as decisões sobre eventuais opções formais que atendam ao programa de necessidades para o projeto arquitetônico.
A
Anteprojeto arquitetônico.
B
Projeto executivo arquitetônico.
C
Estudo de viabilidade de projeto arquitetônico.
D
Estudo preliminar arquitetônico.
A NBR 6492 apresenta uma padronização para a representação dos chamados “Quadros de acabamentos”, em que são indicados os materiais empregados em cada compartimento de uma edificação. Nesse quadro, adota-se uma legenda que faz uso de formas geométricas elementares (preenchidas com números) para se apresentar os diferentes revestimentos identificados: círculo, triângulo e quadrado. Considerando-se o que a Norma traz, a associação entre o item discriminado e sua forma gráfica de expressão é a seguinte:
A
o círculo se refere aos acabamentos de parede, enquanto o triângulo se refere ao piso e o quadrado, ao teto.
B
o círculo se refere aos acabamentos de piso, enquanto o triângulo se refere ao teto e o quadrado, às paredes.
C
o círculo se refere aos acabamentos de piso, enquanto o triângulo se refere às paredes e o quadrado, ao teto.
D
o círculo se refere aos acabamentos de teto, enquanto o triângulo se refere às paredes e o quadrado, ao piso.
