Questões de Concurso sobre NBR 6492 - ABNT

A NBR 6492 fixa as condições exigíveis para representação gráfica de projetos de arquitetura, visando à sua boa compreensão. De acordo com a norma, marque a alternativa incorreta, sobre os elementos que uma planta de locação deve conter no projeto executivo.

Sobre a documentação técnica para projetos arquitetônicos e urbanísticos, de acordo com a NBR 6492/2021, os elementos básicos de um projeto arquitetônico consistem em peças gráficas e escritas.

Com base nas definições desses elementos, assinale a alternativa CORRETA.

De acordo com a Norma Técnica 6492/2021, marque a alternativa que corresponde a qual uso a linha traço e ponto estreita é aplicada.

"Desenho de caráter livre que visa mostrar ideias e concepções do projeto."

NBR 6492/2021 - Documentação técnica para projetos arquitetônicos e urbanísticos — Requisitos

A definição se refere

No cenário profissional, a conformidade com normas técnicas pode moldar práticas e padrões. A NBR 6492, particularmente, evidencia implicações no modo como os profissionais conduzem suas atividades diárias. Qual é a importância prática da NBR 6492 no contexto profissional?

Analise as informações a seguir:

I. Planta de locação é a planta que compreende o partido arquitetônico como um todo, em seus múltiplos aspectos. Pode conter informações específicas em função do tipo e porte do programa, assim como para a finalidade a que se destina.

II. Planta de situação é a planta que compreende o projeto como um todo, contendo, além do projeto de arquitetura, as informações necessárias dos projetos complementares, tais como movimento de terra, arruamento, redes hidráulica, elétrica e de drenagem, entre outros.

Marque a alternativa CORRETA:

Um arquiteto da Aleto, ao organizar as indicações de cortes nas plantas baixas em que estava trabalhando, deparou-se com uma dúvida quanto à numeração das visadas.

Em uma consulta à NBR 6492 – que versa sobre a representação de projetos de arquitetura –, observou a forma correta de preenchimento da simbologia indicativa da localização dos cortes, expressa por meio de uma circunferência dotada de seta indicativa.

Assinale a opção que apresenta a explicação correta para o uso da simbologia mencionada.

A representação gráfica em projeção vertical ortogonal de planos internos ou de elementos da edificação é o que a NBR 6492 define como:

Fonte: ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 6492: Documentação técnica para projetos arquitetônicos e urbanísticos: Requisitos. Rio de Janeiro: ABNT, 2021. p. 39. (adaptado pelo elaborador)

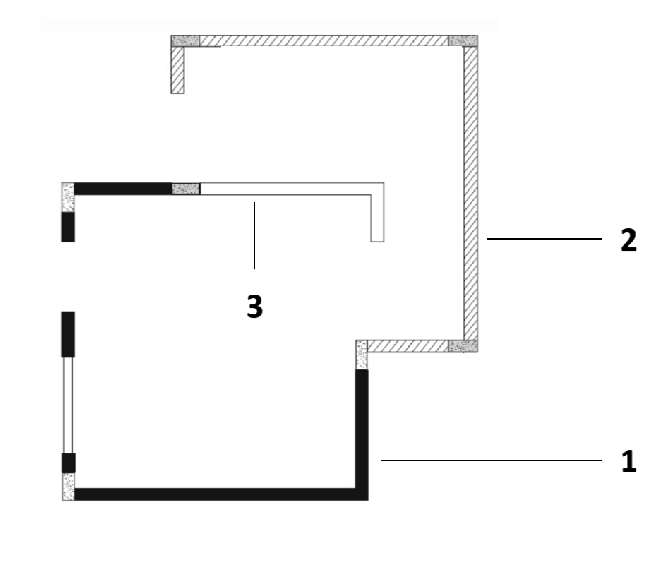

Com base na na planta baixa de ampliação e reforma acima, avalie as observações a seguir.

I- A indicação “1” refere-se à representação de alvenaria a construir.

II- A indicação “2” refere-se à representação de alvenaria existente.

III- A indicação “3” refere-se à representação de alvenaria a demolir.

É CORRETO o que se afirma em:

De acordo com a ABNT NBR 6492, que fixa as condições exigíveis de representação gráfica de projetos, visando a sua boa compreensão, o corte em um projeto executivo deve conter:

I- denominação dos diversos compartimentos seccionados;

II- marcação dos detalhes;

III-escalas;

IV-notas gerais, desenhos de referência e carimbo;

V- marcação dos cortes transversais nos cortes longitudinais e vice-versa.

Marque a alternativa correta.

Segundo a NBR 6492 – Representação de projetos de arquitetura, marque a alternativa que corresponde à linha de projeção.

Nos termos da NBR 6492 - Documentação técnica para projetos arquitetônicos e urbanísticos — Requisitos vigente, analise as assertivas e marque a alternativa que corresponde às informações que devem constar no carimbo de uma folha de desenho.

I. Indicação sequencial do projeto.

II. Escala.

III. Local e data.

IV. Responsável técnico.

Estão corretas:

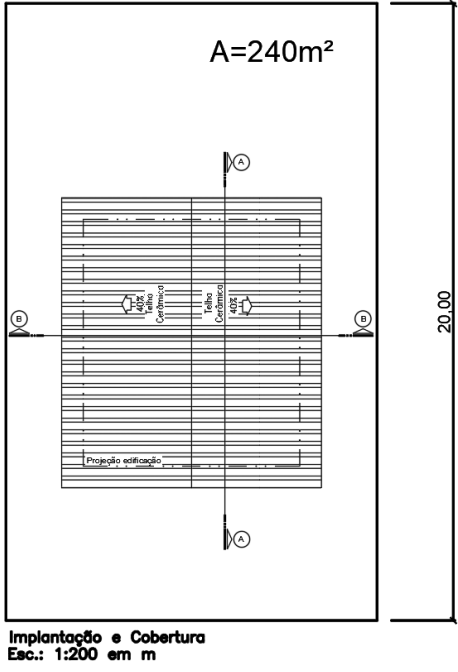

O desenho abaixo representa uma planta de implantação de uma edificação em seu terreno, segundo a NBR6492/2021, com a representação da cobertura.

A escala informada no desenho é 1:200.

Qual a medida no desenho da lateral do terreno que se encontra cotada?

Analise as informações a seguir:

I. O estudo preliminar, na representação de projetos de arquitetura, pode ser o estudo da viabilidade de um programa e do partido arquitetônico a ser adotado para sua apreciação e aprovação pelo cliente, mas não pode servir à consulta prévia para aprovação em órgãos governamentais.

II. Constituem documentos típicos do estudo preliminar: situação, plantas, cortes e fachadas, bem como memorial justificativo.

III. Constituem documentos eventuais do estudo preliminar: perspectiva, maquete (estudo de volume), desenvolvimento através de texto ou desenhos sumários de elementos isolados que sejam de interesse em casos especiais e análise preliminar de custo.

Marque a alternativa CORRETA:

A NBR 6492 fixa as condições exigíveis para representação gráfica de projetos de arquitetura, visando à sua boa compreensão. Assinale a alternativa incorreta sobre a representação das cotas.

De acordo com a NBR 6492, a planta que compreende a disposição geral do projeto arquitetônico e dos projetos complementares, incluindo informações sobre movimento de terra, arruamento, redes hidráulica, elétrica e de drenagem, é denominada:

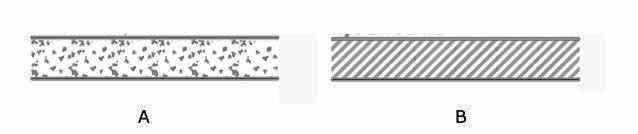

Analise a Figura 3 abaixo. De acordo com a NBR 6.492:2021, as imagens A e B representam, respectivamente:

Figura 3

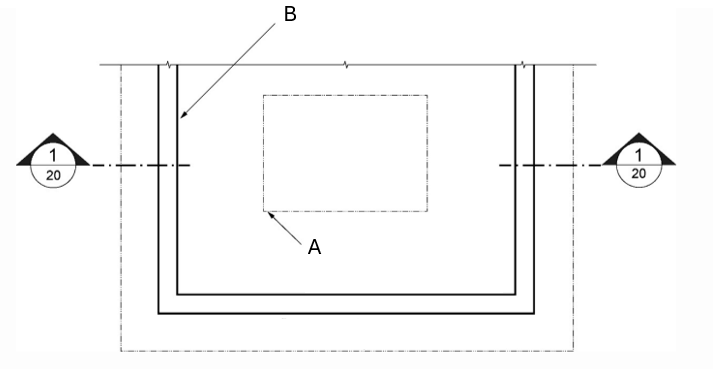

De acordo com NBR 6492/2021, na Figura 3 abaixo, a letra A representa:

Figura 3 – Exemplo de uso de linha – Planta de pavimento térreo

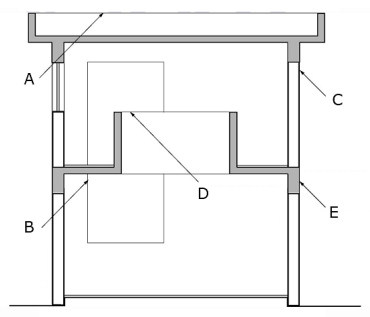

Sobre a Figura 3 abaixo, que apresenta na NBR 6492/2021 o uso das linhas em corte, analise as assertivas que seguem:

Figura 3 – Exemplo de uso de linhas – corte sem escala

I. A letra B representa aresta visível: linha contínua média.

II. A letra D apresenta contornos em vista: linha contínua estreita.

III. A letra E apresenta contorno visível em corte, elemento com hachura: linha contínua larga.

Quais estão corretas?

Analise as informações a seguir:

I. Planta de edificação, conforme a NBR 6492/94, é a vista superior do plano secante horizontal, localizado a, aproximadamente, 1,50 m do piso em referência.

II. Fachada, conforme a NBR 6492/94, é o plano secante vertical que divide a edificação em duas partes, seja no sentido longitudinal, seja no transversal.

Marque a alternativa CORRETA:
