Considerando a NBR 6492:2021 - Documentação técnica para projetos arquitetônicos e urbanísticos, relacione os requisitos com as definições quanto ao projeto arquitetônico.
REQUISITOS
1. Levantamento de dados para o projeto arquitetônico.
2. Estudo de viabilidade de projeto arquitetônico.
3. Estudo preliminar arquitetônico.
4. Anteprojeto arquitetônico.
5. Projeto para licenciamentos.
6. Projeto executivo arquitetônico.
7. Documentação como construído (“as built”).
DEFINIÇÕES
( ) Revisão do projeto executivo, em que a representação gráfica constante no projeto da edificação está condizente com a obra acabada.
( ) Concepção inicial do projeto arquitetônico, no qual se especificam funções, usos, forma e dimensões para os ambientes, bem como elementos construtivos e componentes principais do projeto.
( ) Definição e desenvolvimento do partido arquitetônico, que inclui o pré-dimensionamento dos elementos construtivos e as definições gerais dos demais projetos complementares, de maneira a propiciar informações ao cliente para a aprovação do projeto e para o desenvolvimento da documentação necessária à aprovação pelos órgãos oficiais responsáveis.
( ) É uma coleta de dados e informações técnicas sobre terreno, vizinhança, legislação incidente e condições ambientais locais, que auxiliam na elaboração e desenvolvimento do projeto arquitetônico.
( ) Apresenta todas as informações necessárias para a construção, detalhes construtivos, todas as dimensões necessárias para a construção do edifício, especificações, níveis e especificações de serviços inerentes.
( ) É o conjunto de informações gráficas e escritas, que serve para subsidiar ou embasar as decisões sobre eventuais opções formais que atendam ao programa de necessidades para o projeto arquitetônico.
( ) Apresenta formas de representação variáveis em cada região e devem atender à legislação vigente em cada local.
Assinale a alternativa que apresenta a sequência CORRETA:
1 2 3 4 5 6 7.
7 3 4 1 6 2 5.
7 4 3 2 6 1 5.
7 3 4 2 6 1 5.
7 4 3 1 6 2 5.
Conforme a norma de representação de projetos de arquitetura, ABNT NBR 6492/94, é INCORRETO afirmar:
A Planta de Edificação é a vista superior do plano secante horizontal, localizado a, aproximadamente, 150cm do piso em referência.
A Planta de Locação compreende o projeto como um todo, contendo, além do projeto de arquitetura, informações necessárias dos projetos complementares, tais como arruamento, rede elétrica, rede hidráulica, drenagem, dentre outros.
As Elevações são planos secantes verticais, que dividem a edificação em duas partes, no sentido longitudinal ou transversal.
A Fachada é a representação gráfica dos planos externos da edificação.
A Planta de Situação compreende o partido arquitetônico como um todo, em seus múltiplos aspectos, contendo informações específicas em função do tipo, porte e finalidade.
Considerando a representação das cotas de nível em um corte representada na figura a seguir, onde é possível perceber a presença de laje, viga e alvenarias de vedação, pode-se interpretar, a partir do que recomenda a NBR 6492, que:

o piso acabado estará a 3,49 metros de altura em relação à referência de nível estabelecida no projeto;
o nível obtido será de 3,49 metros acima do nível do mar ao término da concretagem da laje do pavimento superior;
o piso acabado estará a 3,44 metros de altura em relação ao perfil natural do terreno;
a camada de regularização da laje será de seis centímetros;
o nível acabado está em 3,49 metros de altura em relação à laje do Pav. Superior.
Dentre os elementos fundamentais que devem estar presentes nos projetos arquitetônicos e demais complementares, estão as cotas. Com relação a este elemento e suas generalidades contidas na NBR 6492/94 Representação de projetos de arquitetura, assinale a alternativa incorreta:
As cotas devem ser indicadas em metro (m) para as dimensões iguais ou superiores a 1,00 metro e em centímetro (cm) para as dimensões inferiores a 1,00 metro.
A cota de dimensões de vãos de portas e janelas deve indicar o vão acabado e pronto para receber as esquadrias.
Deve-se evitar a duplicação de cotas.
Nos cortes, deve-se somente marcar cotas verticais.
As cotas de nível são sempre representadas em centímetros.
Segundo as definições da ABNT NBR 6492:1994, diversos tipos de desenhos e representações gráficas podem compor o projeto arquitetônico. Sobre as definições destes documentos, todas as alternativas estão incorretas, EXCETO:
Planta de locação, ou de implantação, é aquela que compreende o projeto como um todo, incluindo tanto o projeto arquitetônico quanto informações para os projetos complementares, tais como redes hidráulicas, movimentos de terra, drenagem, entre outros.
Planta de edificação é uma vista lateral do plano secante vertical, localizado a, aproximadamente, 1,5 metros do ponto de referência.
Corte é um plano secante horizontal que divide a edificação em duas partes: a vista do piso e a vista do teto.
Fachada é a representação gráfica de planos internos da edificação.
Segundo a ABNT NBR 6492:1994, as linhas de projeção importantes em projetos arquitetônicos, como marquises e balanços, entre outras, devem ser representadas com desenhos do tipo:
Contínuas.
Traço e três pontos.
Traço e ponto.
Traço e dois pontos.
A NBR 6492/1994 busca fixar as condições exigíveis para representação gráfica de projetos de arquitetura, visando à sua boa compreensão. Com base nesta norma, analise as afirmações a seguir e responda conforme orientado.
I. O formato de folhas A1 mede 765 x 594 mm.
II. As plantas devem possuir, entre outros itens, a indicação do norte e cotas parciais e totais.
III. Deve-se utilizar sempre numeração (1, 2, 3 ...) nos eixos verticais do projeto e o alfabeto (A, B, C...) nos eixos horizontais do projeto.
Dentre as afirmações anteriores, quais estão CORRETAS?
I e II, apenas.
I, II e III.
I e III, apenas.
II e III, apenas.

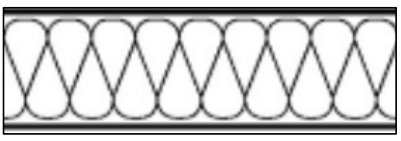

A representação dos materiais mais usados possui uma convenção determinada pela Norma Brasileira n° 6492/2021 – Documentação técnica para projetos arquitetônicos e urbanísticos. Em um projeto arquitetônico, observou-se a representação a seguir para um dos materiais usados:

Fonte: NBR 6492/2021
Assinale a alternativa correta a respeito do material que foi utilizado nesse projeto.
Compensado de madeira.
Isolante termoacústico.
Aterro.
Argamassa.
Mármore/granito em corte
Na representação gráfica de projetos de arquitetura, os materiais mais comumente utilizados devem ter sua convenção representada conforme exemplos da NBR 6492/94. Nesse sentido, a figura a seguir tem por finalidade representar o elemento de:

Concreto em vista.
Concreto em corte.
Mármore/granito em corte.
Mármore/granito em vista.
Madeira em corte.
As dimensões das folhas do formato A são padronizadas pela ABNT NBR 6492 (1994) – Representação de projetos de arquitetura. As folhas apresentam formatos baseados em um retângulo de área igual a 1m² (formato A0). A partir deste formato básico, outros formatos da série A são obtidos através da divisão dos retângulos sempre ao meio: A1, A2, A3 e A4. Sendo assim, as dimensões de 59,4 x 42,0 cm representa o formato:
A0.
A1.
A2.
A3.
Na representação gráfica de projetos de arquitetura, tem-se que os materiais mais comumente utilizados devem ter sua convenção representada conforme exemplos da NBR 6492/94. Nesse sentido, a figura abaixo tem por finalidade representar o elemento de:

Compensado de madeira.
Concreto em corte.
Madeira em corte.
Isolamento térmico.
Enchimento de piso.
A representação correta dos elementos componentes de projetos de arquitetura é importante para que se mantenha uma padronização tanto de linguagem adotada quanto de elementos gráficos presentes no projeto. Nesse sentido em projetos arquitetônicos, segundo a ABNT NBR 6492:1994 alguns dos elementos mínimos que devem constar na legenda estão descritos a seguir, COM EXCEÇÃO DE:
Área do projeto.
Escalas.
Indicação da revisão.
Autoria do desenho e do projeto.
De acordo com a NBR 6492, assinale a alternativa que corresponde à vista superior do plano secante horizontal, localizado a, aproximadamente, 1,50 m do piso em referência.
Corte
Fachada
Planta de locação
Planta de situação
Planta de edificação
Assinale a definição de planta de situação conforme ABNT NBR 6492 - Representação de projetos de arquitetura.
Planta que compreende o projeto como um todo, contendo, além do projeto de arquitetura, as informações necessárias dos projetos complementares, tais como movimento de terra, arruamento, redes hidráulica, elétrica e de drenagem, entre outros
Vista superior do plano secante horizontal, localizado a, aproximadamente, 1,50 m do piso em referência. A altura desse plano pode ser variável para cada projeto de maneira a representar todos os elementos considerados necessários
Secante vertical que divide a edificação em duas partes, seja no sentido longitudinal, seja no transversal
Planta que compreende o partido arquitetônico como um todo, em seus múltiplos aspectos. Pode conter informações específicas em função do tipo e porte do programa, assim como para a finalidade a que se destina
Estudo da viabilidade de um programa e do partido arquitetônico a ser adotado para sua apreciação e aprovação pelo cliente. Pode servir à consulta prévia para aprovação em órgãos governamentais
A representação gráfica de fachadas deve conter simbologias prescritas na norma NBR 6.492, que são:
Eixos do projeto, indicação de cotas de nível acabado e marcação dos cortes longitudinais ou transversais.
Desenho de vegetação e sombras e texturas de materiais.
Linhas de chamadas de especificações, marcação de detalhes e escalas.
Indicação de convenção gráfica dos materiais, marcação de detalhes e cotas de comprimento e alturas.
Notas gerais, desenho de referência, carimbo e representação gráfica de vegetações.
De acordo com a NBR6492/1994 Representação de Projetos de Arquitetura e quais os elementos que devem constar em projeto executivo no desenho das fachadas, assinale a alternativa correta.
Eixos do projeto, indicação de cota de nível, designação dos materiais de acabamento, indicação de detalhes, escala, notas gerais e indicação dos cortes longitudinais e transversais
Sistema estrutural, projeção das circulações verticais, designação dos materiais de acabamento, indicação de detalhes, escala, notas gerais e indicação dos cortes longitudinais e transversais
Indicação de norte, sistema estrutural, projeção das circulações verticais, designação dos materiais de acabamento, indicação de detalhes, escala, notas gerais e indicação dos cortes longitudinais e transversais
Indicação de norte, sistema estrutural, projeção das circulações verticais, designação dos materiais de acabamento, indicação de detalhes, escala, notas gerais e sistemas de coordenadas referenciais do terreno
Eixos do projeto, indicação de cota de nível, designação dos materiais de acabamento, indicação de detalhes, escala, notas gerais, amarração dos eixos a um ponto de referência, indicação dos cortes longitudinais e transversais
A NBR 6492, apresenta uma série de escalas padronizadas para desenho arquitetônico. De acordo com a norma são fixadas escalas mais indicada e usada para desenhos de plantas, cortes e fachadas de projetos arquitetônicos, é correto afirmar:
Escalas 1:50 e 1,125.
Escalas 1:50 e 1:100.
Escalas 1:20 e 1:25.
Escalas 1:75 e 1:300.
Escalas 1:1, 1:2, 1:5 e 1:10.
Na representação gráfica de projetos de arquitetura, tem-se que os materiais mais comumente utilizados devem ter sua convenção representada conforme exemplos da NBR 6492/94. Nesse sentido, a figura a seguir tem por finalidade representar, respectivamente, quais elementos?

Concreto em vista, madeira em corte e concreto em corte.
Concreto em vista, madeira em vista e concreto em corte.
Argamassa em corte, madeira em vista e concreto em vista.
Argamassa em vista, madeira em vista e concreto em corte.
A representação gráfica de projetos de arquitetura visa a boa compreensão do desenho e é regulamentada pela NBR6492/1994 Representação de Projetos de Arquitetura. De acordo com a referida Norma e quais os tipos de traços utilizados para cada caso, analise as afirmativas abaixo.
I. Linhas internas - contínuas.
II. Linhas situadas além do plano do desenho - tracejadas.
III. Linha de eixo - traço e ponto.
IV. Linha de projeção importante - traço e dois pontos.
Assinale a alternativa correta.
Apenas as afirmativas I e II estão corretas
Apenas as afirmativas I e IV estão corretas
Apenas a afirmativa I está correta
As afirmativas I, II, III, e IV estão corretas
Apenas as afirmativas I, II e III estão corretas
Considerando os elementos básicos de um projeto arquitetônico, a vista ortográfica superior esquemática com abrangência de toda a zona que envolve o terreno onde será edificada a construção projetada, com a finalidade de identificar o formato, as dimensões do lote e a amarração deste no quarteirão em que se localiza, é a (o):
Corte
Planta baixa
Planta de situação
Graficação arquitetônica
