Leia o trecho a seguir:
“Este tipo de Sistema Projetivo também é utilizado para a obtenção das chamadas perspectivas axonométricas, as quais possuem reduções proporcionais aos ângulos entre os eixos da peça e o do plano de projeção. Um exemplo é a perspectiva isométrica, que apresenta reduções idênticas nas três direções principais do objeto, pois os eixos da peça fazem o mesmo ângulo com o plano de projeção”
Teixeira e Silva, 2018, p. 11
O Sistema Projetivo mencionado é o sistema de projeção
A
central.
B
cônico central.
C
cônico oblíquo.
D
cilíndrico obliquo.
E
cilíndrico ortogonal.
Na escala 1:50, cada metro equivale a 1/50 metros no desenho; na escala 1:100, cada metro corresponde a 1/100 metros no desenho, e assim sucessivamente. Assim, a escala 1:1, ou escala real, equivale a um metro indivisível.
C
Certo
E
Errado
Durante a fase inicial de um projeto arquitetônico, um desenhista frequentemente utiliza uma forma de representação gráfica que não exige precisão, uso de escalas ou de dimensões exatas. Essa representação é essencial para discutir as intenções e ideias do partido arquitetônico ou urbanístico e para esclarecer dúvidas ao longo do projeto. Assinale a alternativa CORRETA que define essa representação gráfica.
A
Planta baixa
B
Corte
C
Elevação
D
Croqui
E
Perspectiva
Durante a criação de um projeto arquitetônico, é essencial que o desenhista apresente diversos documentos gráficos para garantir a clareza e a precisão do projeto. A planta de situação é um desses documentos essenciais. Assinale a alternativa INCORRETA sobre os elementos que devem ser indicados na planta de situação.
A
Indicação do norte
B
Planta baixa dos pavimentos
C
Escala
D
Curvas de nível
E
Logradouros adjacentes
Como é chamada a representação gráfica utilizada nos estágios intermediários de um projeto, ainda passível de ajustes e modificações?
A
Projeto executivo.
B
Desenho preliminar ou anteprojeto.
C
Corte.
D
Planta baixa.
E
Projeto legal.
Em uma representação gráfica, a linha que tem aplicação em “limites de vistas ou cortes parciais interrompidos” é do tipo:
A
Contínua estreita.
B
Contínua com zigue-zague estreita.
C
Tracejada estreita.
D
Traço e ponto extralarga.
E
Traço longo e ponto estreita.
Sobre os elementos ambientais maiores no planejamento urbano, assinale a alternativa correta.
A
Correspondem às características visuais e estéticas dos edifícios, como cor e forma.
B
Referem-se a fatores climáticos como radiação solar, temperatura do ar, umidade relativa e velocidade dos ventos.
C
São as respostas dos materiais à ação da água e do solo, como erosão e oxidação.
D
Compõem a base jurídica da legislação ambiental aplicada à construção civil.
E
Limitam-se ao controle artificial da temperatura por sistemas de climatização.
A superposição de elementos nas pinturas de natureza morta é uma técnica de perspectiva muito utilizada para percepção do tempo e da profundidade espacial.
C
Certo
E
Errado
Durante uma vistoria para atualização cadastral de um imóvel em Xangri-lá, o agente de cadastro imobiliário pode solicitar ao responsável técnico a apresentação de desenhos complementares que auxiliem na compreensão das ideias iniciais do projeto arquitetônico ou urbanístico, especialmente em situações que demandem esclarecer dúvidas. Esse tipo de representação gráfica caracteriza-se por ser de caráter livre, sem necessidade de precisão, uso de escalas ou dimensões exatas, e destina-se a mostrar ideias, intenções e concepções de projeto. O enunciado refere-se ao conceito de:
A
Planta baixa.
B
Croqui.
C
Planta de situação.
D
As built.
E
Papel de pão.
Maquetes, fluxogramas, instalações artísticas, memoriais, planilhas e arquivos sonoros são exemplos de meios de representação integrantes das informações técnicas de um projeto arquitetônico.
C
Certo
E
Errado
A representação axonométrica possui diferentes tipos, que se distinguem pelas suas características específicas e pelo objetivo de cada representação. Um desses tipos é caracterizado por ser uma projeção oblíqua em que o plano de projeção é paralelo ao plano horizontal, e as dimensões ao longo do eixo perpendicular ao plano de projeção são mantidas em escala natural, sem reduções. Essa técnica é amplamente utilizada para representações rápidas e simplificadas em design de produtos e arquitetura.
Qual o nome dessa representação axonométrica?
A
Axonometria planométrica.
B
Axonometria ortogonal.
C
Axonometria de gabinete.
D
Axonometria dimétrica.
E
Axonometria cavaleira.
Uma equipe de arquitetura está elaborando os desenhos técnicos para as fases de Anteprojeto e Projeto Executivo de um complexo residencial.Esses desenhos incluem diversos detalhes construtivos complexos e amplas áreas de implantação. Eles devem seguir as diretrizes das normas que regem a representação de projetos de arquitetura. Assim, a diretriz correta sobre o emprego e a designação das escalas, considera que
A
na representação da edificação no Anteprojeto e Projeto Executivo a escala deve ser igual ou superior a 1/100, sendo permitida a utilização de escalas menores com ampliação setorial, e as escalas de ampliação são designadas pela relação X:1 (onde X > 1).
B
as escalas como 1/25 e 1/75 não deveriam ser empregadas em desenho técnico, pois há normas que não as incluem nas escalas de redução.
C
a escala gráfica, uma vez presente, dispensa a necessidade de indicar a escala numérica na legenda da folha, especialmente quando o desenho tiver sido reduzido ou ampliado para cópia.
D
se uma folha de desenho contiver múltiplos detalhes em escalas diferentes, todas essas escalas devem ser indicadas, exclusivamente, na legenda principal da folha, para facilitar a consulta centralizada.
E
para garantir a perfeita compreensão de detalhes construtivos no Projeto Executivo a escala 1/2 é a única recomendada e aplicável.
De acordo com as normas de representação gráfica, assinale o conjunto de elementos que deve obrigatoriamente constar em um corte arquitetônico:
A
Lajes, vigas, pilares, cobertura e aberturas, sem detalhamento de desníveis internos ou externos.
B
Paredes, cobertura com inclinação indicada, muros de divisa, áreas molhadas e cotas de pé-direito, sem necessidade de perfil natural do terreno.
C
Paredes, lajes, contrapiso, aberturas, cobertura, indicação de inclinação, áreas molhadas identificadas, perfil natural do terreno, desníveis, cotas de alturas, nome dos ambientes, muros de divisa, construções externas, título e escala.
D
Paredes, aberturas, cotas de pé-direito, perfil natural do terreno, mas sem obrigatoriedade de indicar as construções externas em corte e vista.
E
Paredes, lajes, áreas molhadas e perfil natural do terreno, dispensando a indicação das alturas de peitoris e das construções externas.

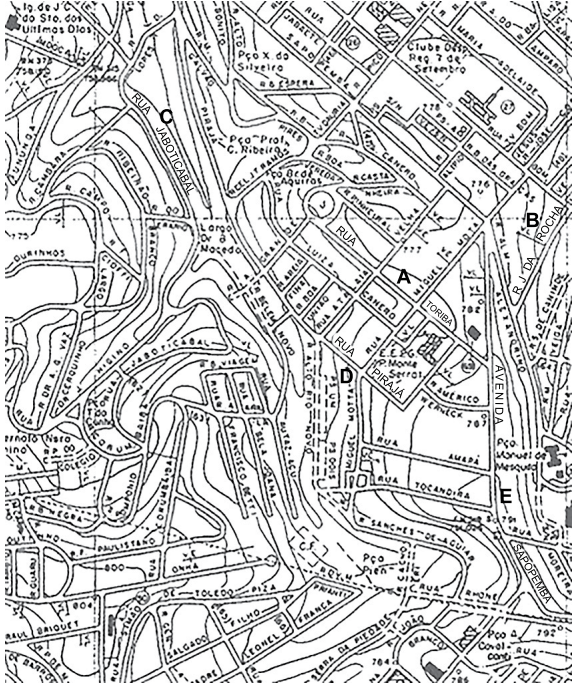

Considere o trecho de uma carta da Emplasa, em imagem que não está em escala determinada (a escala original da carta é 1:10 000), e as convenções cartográficas definidas na normatização técnica:
Da leitura da imagem, pode-se depreender corretamente que
A
as ruas Jaboticabal (C) e Pirajá (D), em suas cotas mais baixas, são lindeiras a um curso de água.
B
a amplitude entre cotas máxima e mínima representadas na imagem é maior que 100 m.
C
a equidistância entre as curvas mestras é de cinco metros.
D
as ruas Toriba (A) e J. da Rocha (B), em relação ao divisor de águas que pode ser identificado na imagem, situam-se na mesma bacia de contribuição de drenagem.
E
a Avenida Sapopemba (E) está situada em um fundo de vale.
As perspectivas cônicas apresentam linhas projetantes paralelas oblíquas em relação ao plano de quadro (plano vertical).
C
Certo
E
Errado
Ao dispensar definições técnicas de projetos de arquitetura, o croqui conceitual de arquitetura prioriza o imaginário, a experimentação e a especulação.
C
Certo
E
Errado
Durante a elaboração de um projeto executivo de habitação de interesse social, a equipe técnica responsável identificou inconsistências entre as pranchas de cortes e as plantas de piso, o que compromete a coerência do conjunto gráfico. Dado o contexto, analise as afirmativas a seguir.
I.A representação gráfica de cortes transversais deve conter indicação de cotas verticais, níveis de piso e altura dos ambientes, ainda que não estejam em escala gráfica definida.
II.A coerência entre cortes, fachadas e plantas é essencial para a correta interpretação do projeto, permitindo a compatibilização das disciplinas complementares.
III.O uso de simbologia normalizada é facultativo nas pranchas de arquitetura pública, desde que as legendas estejam presentes em cada detalhe técnico.
Está correto o que se afirma em:
A
III apenas.
B
I e II apenas.
C
I, II e III.
D
II apenas.
Na atuação de um Arquiteto, é essencial compreender os conceitos de representação em desenho técnico para garantir a precisão e clareza dos projetos. Assinale a alternativa CORRETA que define uma vista.
A
Representação gráfica em projeção horizontal ortogonal de um conjunto urbano e seus componentes.
B
Representação gráfica em perspectiva isométrica de um conjunto urbano e seus componentes.
C
Representação gráfica em projeção vertical ortogonal de um conjunto urbano e seus componentes.
D
Representação gráfica em projeção oblíqua de um conjunto urbano e seus componentes.
E
Representação gráfica em projeção axonométrica de um conjunto urbano e seus componentes.
Durante a elaboração de um projeto de construção civil, um desenhista precisa interpretar corretamente os símbolos e representações gráficas nos desenhos técnicos. Analise a imagem abaixo e assinale a alternativa CORRETA que indica o significado dessa representação em um desenho técnico.
FONTE: ABNT
A
Indicação da altura do edifício.
B
Representação da largura da base do triângulo.
C
Indicação da inclinação da cobertura.
D
Representação da profundidade da fundação.
E
Indicação da espessura da parede.

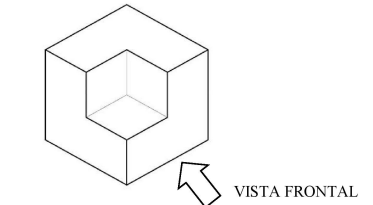

Ao representar um objeto no primeiro dietro, as vistas desse objeto são obtidas sobre seis planos perpendiculares entre si. Essas vistas ortográficas habituais, que garantem a univocidade da representação do objeto, são denominadas: vista frontal (VF), vista superior (VS), vista lateral esquerda (VLE), vista lateral direita (VLD), vista inferior (VI) e vista posterior (VP). A respeito dessa temática, analise o objeto a seguir.
Qual das alternativas a seguir, ilustra CORRETAMENTE a vista inferior (Vl) do objeto representado acima?
A
B
C
D
E
