Questões de Concurso sobre Perspectivas

Leia o trecho a seguir:

“Este tipo de Sistema Projetivo também é utilizado para a obtenção das chamadas perspectivas axonométricas, as quais possuem reduções proporcionais aos ângulos entre os eixos da peça e o do plano de projeção. Um exemplo é a perspectiva isométrica, que apresenta reduções idênticas nas três direções principais do objeto, pois os eixos da peça fazem o mesmo ângulo com o plano de projeção”

Teixeira e Silva, 2018, p. 11

O Sistema Projetivo mencionado é o sistema de projeção

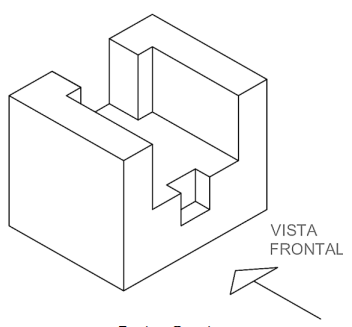

Observe a peça a seguir, representada em perspectiva isométrica:

Figura 1

Fonte: O autor

Sabendo-se que a vista frontal é a indicada pela seta, qual conjunto de vistas ortogonais a seguir representa essa peça no primeiro diedro do sistema universal de projeção?

A superposição de elementos nas pinturas de natureza morta é uma técnica de perspectiva muito utilizada para percepção do tempo e da profundidade espacial.

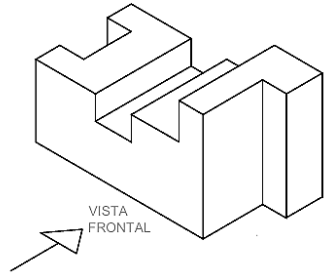

Observe a peça a seguir, representada em perspectiva isométrica:

Figura 2

Fonte: O autor

Sabendo-se que a vista frontal é a indicada pela seta, qual desenho a seguir representa a vista lateral direita dessa peça no primeiro diedro do sistema universal de projeção?

As perspectivas cônicas apresentam linhas projetantes paralelas oblíquas em relação ao plano de quadro (plano vertical).

Segundo Bryan Lawson (2011), a metodologia de projetação se subdivide em quatro etapas: assimilação, estudo geral, desenvolvimento e comunicação. A fase de comunicação é entendida e explicada pelo autor como a etapa em que as ideias, concepções e soluções são comunicadas após o processo criativo, passados os processos de análise e síntese de pensamento, materializando-se em um conjunto de desenhos (técnicos, artísticos, esquemáticos), que conduzirão a execução de uma futura obra. Sobre os possíveis produtos que são entregues na fase de comunicação, assinale a alternativa CORRETA:

Assinale a alternativa que define corretamente planta de locação.

A paisagem ambiental surge, na maioria das vezes, como uma sucessão de surpresas ou revelações súbitas, a partir do percurso de um transeunte – Tempo/Espaço. Nossa reação depende da nossa posição relativa no espaço. Sensações e reações provocadas por espaços abertos e fechados. O desvio de um eixo criando novas situações de percepção (luz, sombra, proximidade e distância, é característica da(o):

Denomina-se KITSCH o fenômeno cultural contemporâneo que se caracteriza pelo mascaramento da informação estética, por meio da falsificação dos objetivos artísticos e simplificação de obras de arte originais, seja qual for sua categoria, visando torná-las acessíveis ao grande público. O texto abaixo, refere-se ao seguinte princípio:

“Ocorre quando se apela, através de estímulos variados, para todos os sentidos de uma só vez (cartões perfumados), ou ainda, quando se associa várias funções desnecessárias ao mesmo objeto.”

A representação em perspectiva designa os métodos que resultam em uma única projeção, mostrando o objeto aproximadamente como seria visto pelo olho. Geralmente é usada para desenhos de apresentação. Em relação à perspectiva cavaleira é CORRETO afirmar:

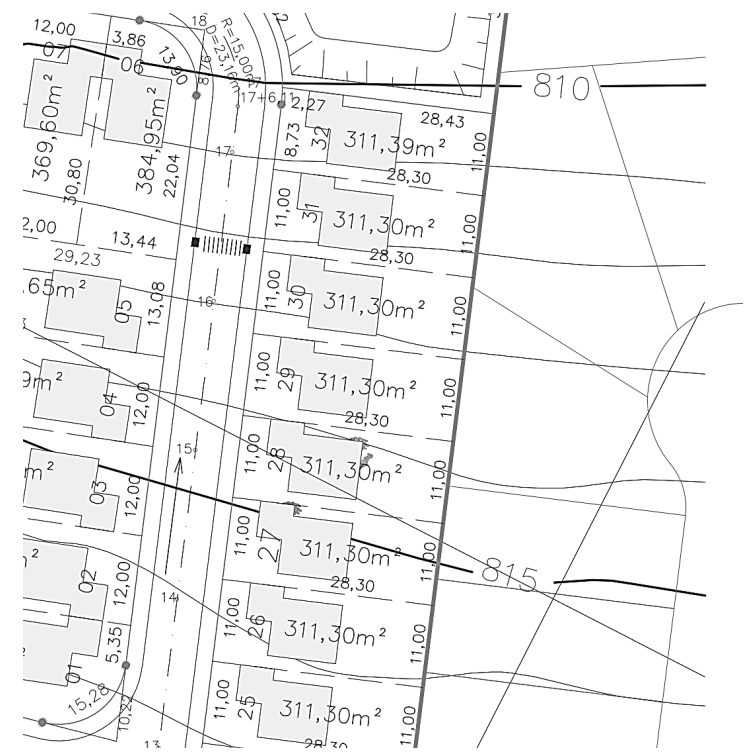

Observe parte da planta de um loteamento:

(http://geo.saocarlos.sp.gov.br/habitacao/files/plots/maps/000269.pdf)

É possível afirmar que:

A perspectiva cônica mantém as mesmas proporções do comprimento, da largura e da altura do objeto representado.

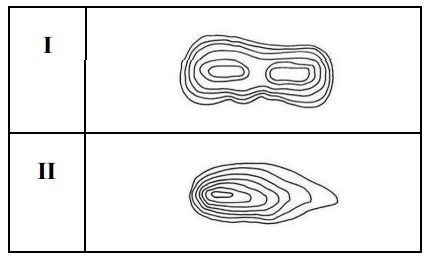

Considere as seguintes representações de curvas de nível:

(https://www.geosensori.com.br/2019/05/20/curvas-denivel-ponto-crucial-em-um-projeto/)

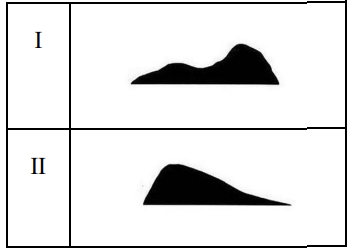

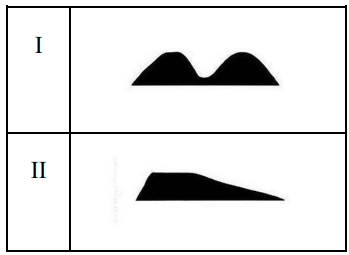

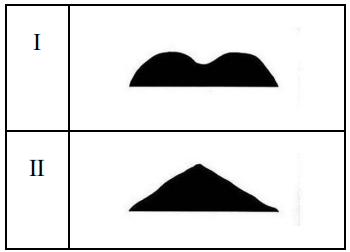

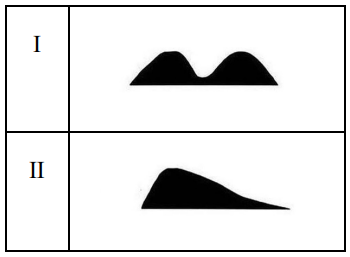

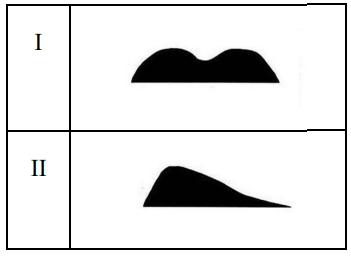

Assinale a alternativa que melhor expressa os referidos perfis dos terrenos representados.

Na perspectiva isométrica, uma forma de projeção axonométrica utilizada em projetos de arquitetura, os três eixos principais (x, y e z) são igualmente inclinados em relação ao plano vertical. Qual é o valor do ângulo formado entre cada par de eixos nesta perspectiva. Assinale a alternativa CORRETA.

A partir dos princípios da Geometria Descritiva, a projeção ortográfica é uma forma de representar graficamente objetos tridimensionais em superfícies planas, de modo a transmitir suas características com precisão e demonstrar sua verdadeira grandeza. Sobre a temática, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Vista ortográfica é o resultado da representação através da Projeção Cônica–ortogonal. É a representação da forma exata de um objeto, em verdadeira grandeza.

( ) A definição de modelo é o objeto a ser representado em projeção ortográfica, o observador indica a posição da pessoa que visualiza o modelo, que é oposta ao plano de projeção e este é a superfície onde se projeta o modelo.

( ) A vista frontal é originada a partir da projeção do modelo no plano vertical, enquanto a vista superior é originada a partir da projeção do modelo no plano horizontal.

( ) Para fazer qualquer projeção no 1º diedro, o plano de projeção deverá estar posicionado entre o observador e o objeto. O plano de projeção precisa ser transparente (como uma placa de vidro) e o observador, por trás do plano de projeção, puxa as projetantes do objeto para o plano.

Assinale a sequência correta.

A projeção axonométrica é o resultado da projeção cilíndrica em que as figuras são referendadas a um sistema ortogonal de três eixos. Amplamente usada nos projetos de engenharia, a perspectiva isométrica é uma perspectiva axonométrica, onde os eixos x, y e z têm a mesma inclinação em relação ao plano vertical.

Qual o valor do ângulo entre os eixos?

Quando se fala dos planos a serem iluminados no recinto urbano e se incluem, além dos horizontais, os planos verticais, pode ocorrer o conflito de projeto, se esses forem tratados de forma separada. O planejamento da iluminação pressupõe que a visão é tridimensional, projetando-a nas três dimensões principais. A perspectiva longitudinal de pontos brilhantes enfatiza a tridimensionalidade do espaço urbano e refere-se à seguinte afirmação:

A figura adiante representa uma perspectiva axonométrica oblíqua, na qual uma das faces principais do objeto observado está paralela ao plano quadro, ou seja, ao plano em que o desenho é feito. As dimensões, larguras e alturas desta face estão sempre em verdadeira grandeza, ou seja, com as dimensões reais deste ente geométrico. As linhas projetantes, que darão a sensação de profundidade, são projetadas obliquamente ao plano da figura.

A esta perspectiva dá-se o nome de:

Considerando-se o desenho de uma planta de cobertura que corresponde ao perímetro de um telhado em telha cerâmica a ser projetado com 16 águas, assinale a opção em que há correspondência entre a indicação da vista e a mencionada elevação.

A projeção cartográfica é a tentativa de, por meio de uma fórmula matemática, transformar a superfície plana da Terra em um plano bidimensional, provocando o mínimo possível de deformações. É praticamente impossível transformar uma superfície curva em um plano, sem causar deformações.
