Questões de Concurso sobre Estudo da Forma

A geometria descritiva trata da compreensão de como o ponto, a linha e o plano atuam nas projeções ortogonais.

Se um segmento de reta encontra-se paralelo a um plano qualquer, sua projeção nesse plano será um ponto.

Um ambiente possui dimensões internas de 4,60 m × 3,20 m. Deseja-se revestir todo o piso com porcelanato de 50 × 50 cm (0,25 m² cada peça), considerando 10% de perdas. As caixas vêm com 4 peças cada. Considere o arredondamento sempre para cima. O número mínimo de peças e de caixas que devem ser adquiridas para garantir a execução do serviço deverá ser de

Em linguagem arquitetônica, é conveniente diferenciar os conceitos de formato e forma: formato frequentemente inclui um sentido de massa e volume tridimensional, e forma refere-se mais especificamente ao aspecto essencial do objeto que governa sua aparência, tal como a configuração geométrica do seu contorno.

Ao interpretar um projeto de arquitetura, apresentado em uma escala 1:200, pode-se afirmar que a área de um terreno retangular que mede em planta 7,5 cm de largura por 15 cm de comprimento, tem uma área real em metros quadrados (m²) de:

Considere as seguintes representações de curvas de nível:

(https://www.geosensori.com.br/2019/05/20/curvas-denivel-ponto-crucial-em-um-projeto/)

Assinale a alternativa que melhor expressa os referidos perfis dos terrenos representados.

A partir dos princípios da Geometria Descritiva, a projeção ortográfica é uma forma de representar graficamente objetos tridimensionais em superfícies planas, de modo a transmitir suas características com precisão e demonstrar sua verdadeira grandeza. Sobre a temática, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Vista ortográfica é o resultado da representação através da Projeção Cônica–ortogonal. É a representação da forma exata de um objeto, em verdadeira grandeza.

( ) A definição de modelo é o objeto a ser representado em projeção ortográfica, o observador indica a posição da pessoa que visualiza o modelo, que é oposta ao plano de projeção e este é a superfície onde se projeta o modelo.

( ) A vista frontal é originada a partir da projeção do modelo no plano vertical, enquanto a vista superior é originada a partir da projeção do modelo no plano horizontal.

( ) Para fazer qualquer projeção no 1º diedro, o plano de projeção deverá estar posicionado entre o observador e o objeto. O plano de projeção precisa ser transparente (como uma placa de vidro) e o observador, por trás do plano de projeção, puxa as projetantes do objeto para o plano.

Assinale a sequência correta.

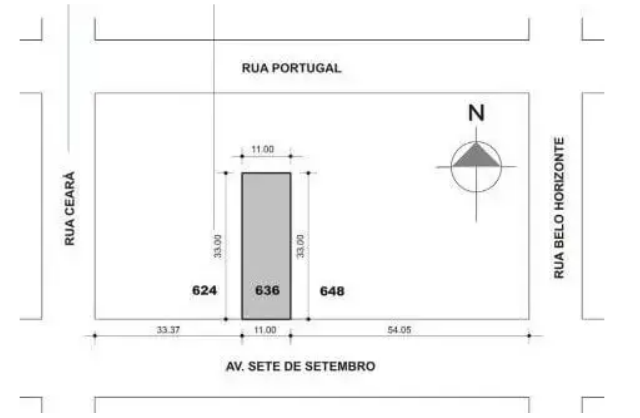

Observe a imagem:

(https://casaeconstrucao.org/projetos/planta-de-situacao/)

A representação acima se refere a:

A via de nosso movimento pode ser concebida como a linha perceptiva que conecta os espaços de um edifício ou qualquer série de espaços internos e externos. Como nos movemos no tempo, através de uma sequência de espaços, experimentamos um espaço em relação aos espaços em que já estivemos e para os quais planejamos ir. Um sistema de circulação, segundo CHING, é composto por alguns elementos principais. Em relação a isso, analisar as imagens abaixo e assinalar a alternativa que nomeia CORRETAMENTE os elementos de circulação, respectivamente e de forma crescente, da figura 1 até a figura 5.

Assinalar a alternativa que preenche as lacunas abaixo CORRETAMENTE:

____________________ é uma maneira de dispor e coordenar elementos de partes de uma composição, a fim de produzir uma imagem coerente. Frequentemente, inclui o sentido de massa ou volume tridimensional. ____________________ refere-se à configuração ou disposição relativa das linhas e dos contornos que delimitam uma figura.

A escala a ser escolhida para um desenho depende da complexidade do objeto ou elemento a ser representado e da finalidade da representação. Em todos os casos, a escala e o tamanho do objeto em questão são parâmetros para a escolha do formato da folha de desenho. A partir desse entendimento, ao representar uma edificação cujo perímetro forma um retângulo de 22m x 15m na escala de 1:100, o papel que será mais adequado é o formato

Considerando-se o desenho de uma planta de cobertura que corresponde ao perímetro de um telhado em telha cerâmica a ser projetado com 16 águas, assinale a opção em que há correspondência entre a indicação da vista e a mencionada elevação.

Em um detalhe de projeto, medindo uma distância com escala métrica qualquer achamos 67,5 mm. Qual é o comprimento que deve ser marcado em campo (na obra) em centímetros (cm) e metros (m) respectivamente, na escala 1:75?

Sobre conceitos básicos e estudos da forma para as áreas de design e arquitetura, analise as afirmativas a seguir:

I-Forma é qualquer área bidimensional com um limite reconhecível, ou seja, círculos, quadrados, triângulos etc. Elas são divididas em duas categorias: geométrica ou regular e orgânica, onde são mais livres.

II-No design, a textura acrescenta profundidade e tato em imagens planas. Os objetos podem ter aparência de lisos, ásperos, duros ou macios, dependendo dos elementos.

III-O equilíbrio é a condição de um sistema em que as forças que sobre ele atuam se compensam, anulando-se mutuamente. Igualdade de força entre duas ou mais coisas ou pessoas, grupos etc. em oposição.

É correto o que se afirma em:

TEXTO 1

Desenvolvida por Potzamparc, a proposta para a terceira era da cidade apresenta a solução híbrida de “quadra aberta”, uma vez que propõe a reocupação das bordas das quadras e redefine a noção de rua quarteirão, com liberdade suficiente para experimentações arquitetônicas desvinculadas dessa lógica.

NOTO, F. S.; SILVA, H. A. A. O quarteirão como tipo urbano. ICHT n. 3, 2019 (adaptado).

TEXTO 2

A quadra aberta é, por essência, um elemento híbrido conciliador. Permite a diversidade e a pluralidade da arquitetura contemporânea. Valoriza a rua e a esquina da cidade tradicional, assim como entende as qualidades da autonomia dos edifícios modernos. A relação entre os distintos edifícios e a rua se dá por alinhamentos parciais, o que possibilita aberturas visuais e acesso mais generoso do sol. Os espaços internos gerados pelas relações entre as distintas tipologias podem variar do restritamente privado ao generosamente público, sem que sejam desconsideradas as nuances entre o semipúblico e o semiprivado.

Disponível em: http://www.vitruvius.com.br/revistas/read/arquitextos/06.069/385. Acesso em: 16 ago. 2023 (adaptado).

Considerando-se a definição apresentada e adotando-se como referência de limite de quadra a linha tracejada nas figuras a seguir, assinale a opção que melhor representa o conceito de quadra aberta.

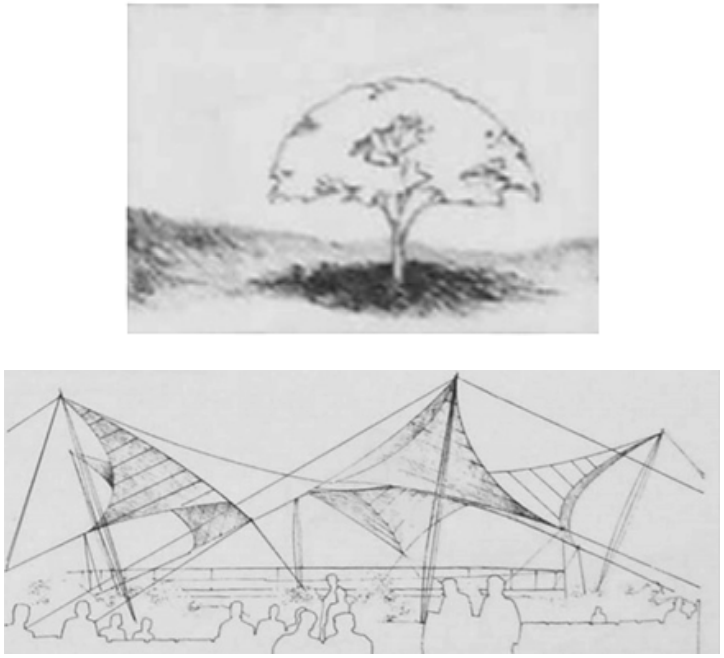

Ching afirma que o espaço engloba constantemente o ser humano. Pela forma visual, dimensões, escala, luz, todas essas qualidades dependem de nossa percepção dos limites espaciais definidos pelos elementos da forma. À medida que o espaço começa a ser capturado, moldado e organizado por elementos de massa, a arquitetura começa a existir. Qualquer forma articula o volume de espaço circundante e gera um campo de influência. No que se refere aos elementos horizontais da forma, analisar as imagens abaixo (copa da árvore e estrutura tênsil) e assinalar a alternativa que apresenta a nomenclatura desses elementos horizontais definindo espaços:

Polígonos são figuras planas e fechadas, delimitadas por segmentos de retas. O polígono considerado rígido e frequentemente aplicado em estruturas da construção civil por sua estabilidade é o

Considere que, em uma reforma de cozinha, ficou definido que os equipamentos elétricos e eletrônicos seriam substituídos e atualizados, sendo necessários a troca e o aumento de pontos de energia. Como a construção é antiga, as instalações elétricas não suportariam carga maior e um novo projeto teria de ser elaborado para a atualização das instalações.

A partir da situação apresentada e de acordo com as atribuições dos profissionais envolvidos na mencionada reforma, avalie as asserções a seguir e a relação proposta entre elas.

|. O designer de interiores deve informar ao cliente sobre a necessidade de atualização das instalações e elaborar um novo projeto elétrico.

PORQUE

Il. O designer de interiores tem entre suas competências profissionais a elaboração de projetos elétricos.

A respeito dessas asserções, assinale a opção correta.

Relacione os elementos primários da forma com a descrição que os representa.

ELEMENTOS

1 - Ponto

2 - Reta

3 - Plano

4 - Volume

DESCRIÇÕES

( ) Possui propriedades de comprimento, direção e posição.

( ) Apresenta propriedades de comprimento, largura, profundidade, forma e espaço, superfície, orientação e posição.

( ) Indica uma posição no espaço.

( ) Representa a extensão de uma reta.

A sequência correta é

Sobre os princípios ordenadores da forma, informe (V) para as afirmações verdadeiras e (F) para as falsas.

( ) O eixo é a distribuição equilibrada de formas e espaços equivalentes de ambos os lados de uma linha ou plano paralelo.

( ) A hierarquia caracteriza-se pelo destaque da importância ou do significado de uma forma ou espaço em função de seu tamanho, formato ou posicionamento em relação a outros espaços.

( ) A simetria é uma reta estabelecida por dois pontos no espaço que distribui, de forma equilibrada, formas e espaços.

( ) O ritmo é um movimento unificador com padrões repetitivos.

A sequência correta é
