Em relação aos instrumentos de desenho, é correto afirmar que o _________ é uma réguaescala de seção triangular com 6 escalas gráficas em suas faces. Esse instrumento evita os cálculos na conversão de medidas para uma determinada escala, agilizando o processo de desenho.
Assinale a alternativa que preenche corretamente a lacuna.
Compasso.
Escalímetro.
Esquadro.
Transferidor.
Régua T.
Em casos em que múltiplas vistas não adicionem informação, permite-se o uso racional de vistas para evitar redundância, sendo suficiente uma única vista.
Certo
Errado
Na cotagem funcional, as cotas devem ser colocadas nas vistas em que sejam mais facilmente interpretadas, ainda que haja redundância.
Certo
Errado

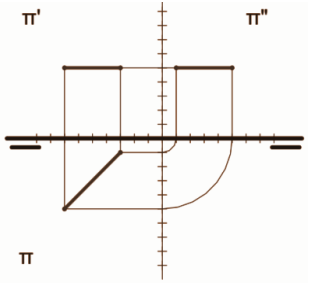

Adotando o método de Monge, temos como representar ponto, reta e plano em épura. A posição de uma reta fica bem definida quando são conhecidas as projeções dessa reta sobre os dois planos ortogonais. A imagem a seguir foi representada pelo professor em sala de aula no primeiro diedro.
Figura: representação de uma reta em épura

Fonte: SOUZA, Renê Medeiros de. Geometria Descritiva. 2014.
Na Figura, está representada uma reta do tipo
de nível.
frontal.
de perfil.
fronto horizontal.
Na criação de um desenho para um edifício de médio porte, deve-se escolher a escala apropriada, sendo a NBR 6492 que padroniza as escalas usuais para serem utilizadas em projetos. Desse modo, assinale a alternativa que representa INCORRETAMENTE a escala usual recomendada pela norma.
1:250.
1:500.
1:1000.
1:1500.
1:2000.


Seu próximo nível começa aqui

Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
Assinale a alternativa que se refere à representação de uma edificação vista de forma lateral, mostrando a aparência externa, incluindo aberturas como portas e janelas, mas sem cortar o interior da construção.
Planta baixa.
Corte transversal.
Planta de situação.
Fachada.
Planta de localização.
A legenda é uma parte vital do desenho, fornecendo informações essenciais para a compreensão do projeto. Sabendo disso, assinale a alternativa que descreva INCORRETAMENTE a informação que deve conter na legenda de um projeto.
Explicações.
Proprietário legal e/ou empresa.
Escala.
Nome do responsável técnico.
Data da emissão.
Trabalhando em um projeto cheio de informações, o profissional se vê por vezes selecionando partes do projeto que não são de seu interesse. Para evitar isso, o AutoCad Autodesk tem uma função que permite selecionar em qual parte do objeto se tem interesse, deixando-a destacada e de fácil clique. Esta ferramenta permite selecionar pontos, centro, perpendicular, tangente, ponto final, entre outras partes do desenho. A função do AutoCad Autodesk 2020 descrita é a função:
Snap.
Grid.
Ortho.
Osnap.
Um desenho técnico CAD (Desenho Assistido por Computador) é realizado utilizando softwares específicos de CAD, como AutoCAD, SolidWorks, Revit, entre outros. Esses softwares permitem a criação, modificação, análise e otimização de projetos de forma digital. Dentre as alternativas abaixo, qual seria a maior vantagem proporcionada pelo desenho técnico em relação ao desenho manual?
Precisão.
Abstração.
Escalonamento.
Ponto de fuga.
Digitalização.
Enquanto estuda diferentes técnicas de representação tridimensional, um desenhista técnico se depara com algumas definições sobre perspectiva. Sendo assim, assinale a alternativa que apresenta uma informação INCORRETA sobre perspectiva.
Perspectiva Cônica: Utiliza um ponto de fuga para representar objetos conforme são vistos de um único ponto de vista.
Perspectiva Isométrica: Mantém as proporções dos objetos, sem alterar o tamanho relativo dos elementos com a distância.
Perspectiva Cavaleira: Apresenta uma visão oblíqua do objeto, onde uma dimensão permanece inalterada.
Perspectiva Axonométrica: Apresenta os três eixos coordenados (x, y, z) em ângulos iguais, resultando em uma representação isométrica.
Perspectiva Cenital: Representa a vista superior de um objeto, como se fosse vista de cima.


Seu próximo nível começa aqui
Seu desenvolvimento não pode ter limites. Garanta sua Assinatura Ilimitada e libere uma preparação completa com os melhores professores do Brasil.
Em desenhos técnicos, as linhas utilizadas para indicar a posição de elementos que estão ocultos no plano de projeção são chamadas de:
Linhas tracejadas.
Linhas de cotas.
Linhas de contorno.
Linhas de corte.
Linhas de chamada.
Ao realizar uma projeção ortogonal no Desenho Técnico, existe diferentes métodos que podem ser aplicáveis. Com esse contexto, assinale a alternativa INCORRETA que descreva um método não aplicável a projeção ortogonal.
Primeiro diedro
Ortográfica refletida
Terceiro diedro
Setas de referências
Cavaleira
Em uma empresa de engenharia, um desenhista técnico é responsável por criar documentações precisas para os projetos em andamento. Nesse contexto, surgem questionamentos sobre quais documentos são obrigatórios. Sendo assim, abaixo consta alternativas de documentações gráficas obrigatória a serem entregues em um projeto, EXCETO.
Plantas, cortes e elevações de ambientes.
Plantas dos ambientes urbanos específicos.
Planta e cortes de terraplenagem.
Detalhes de elementos das edificações.
Recursos audiovisuais.
A importância das projeções e perspectivas em um desenho técnico reside na sua capacidade de fornecer uma representação completa e precisa de objetos ou construções, essenciais para o planejamento, elaboração e execução de projetos. Assinale a alternativa que descreve corretamente a diferença entre uma projeção ortográfica e uma perspectiva isométrica em um desenho técnico.
A projeção ortográfica representa um objeto em três dimensões, enquanto a perspectiva isométrica utiliza apenas duas.
A perspectiva isométrica distorce as proporções do objeto, enquanto a projeção ortográfica mantém todas as dimensões proporcionais.
A projeção ortográfica mostra o objeto a partir de diferentes vistas planas (frontal, lateral, superior), enquanto a perspectiva isométrica exibe uma visão tridimensional sem distorção das proporções.
A projeção ortográfica é usada apenas para objetos cilíndricos, enquanto a perspectiva isométrica é usada para todos os tipos de objetos.
A perspectiva isométrica utiliza ângulos de 60° e 90°, enquanto a projeção ortográfica utiliza apenas ângulos de 30°.
Várias são as aplicações do desenho técnico, produzindo imagens com mais exatidão, permitindo simulações de sua aplicação em projetos. Quais das áreas abaixo é amplamente beneficiada pelo uso de softwares de desenhos técnicos como AutoCAD e SolidWorks?
Programação de computadores.
Tratamento de imagens.
Engenharia civil.
Pintura digital.
Desenvolvimento de jogos.


Seu próximo nível começa aqui

Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
Um desenhista técnico está finalizando um projeto de arquitetura e precisa dobrar o desenho de acordo com as normas técnicas brasileiras. Segundo a NBR 6492, assinale a alternativa CORRETA que contenha a quantidade de dobras necessárias para que uma folha A1 fique nas dimensões de uma folha A4.
1 dobra.
2 dobras.
3 dobras.
4 dobras.
5 dobras.
Durante uma aula sobre desenho técnico, o professor destaca a importância dessa disciplina para a compreensão e comunicação de informações técnicas. Desse modo, assinale a alternativa que NÃO está de acordo com os conceitos do desenho técnico.
O desenho técnico transcende fronteiras linguísticas e culturais, servindo como uma ferramenta universal de comunicação para profissionais da indústria em todo o mundo.
As normas técnicas internacionais, como as estabelecidas pela ISO (International Organization for Standardization), definem os padrões e diretrizes que regem a prática do desenho técnico em escala global.
A Geometria Descritiva, embora valiosa para representar formas tridimensionais no plano, é apenas uma das muitas disciplinas que contribuem para o vasto campo do desenho técnico.
O desenho técnico é fundamental para uma forma de expressão artística, projetado para embelezar e decorar produtos industriais.
O desenho técnico desempenha um papel fundamental em todas as etapas do ciclo de vida do produto, desde o conceito inicial até a fabricação e montagem final, garantindo a precisão, consistência e qualidade em cada fase do processo de desenvolvimento.
A cotagem indicada em uma linha de um determinado objeto representado em desenho técnico informa a:
Medida real da linha.
Medida desenhada da linha.
Medida em escala da linha.
Medida reduzida da linha.
Medida ampliada da linha.
Dentro do ambiente de modelagem do Autodesk Revit, encontramos a caracterização em elementos e famílias. De acordo com essa caracterização, assinale a alternativa correta.
Objetos de anotação são definidos como textos e cotas, sendo gerais e presentes em todas as vistas criadas.
Elemento Componente se caracteriza por ser nativo de uma construção, como parede, piso e telhado.
Famílias, dentro do ambiente do Revit, são agrupamentos de objetos de um mesmo tipo, com os mesmos parâmetros e comportamentos
Famílias do sistema estão disponíveis em formato RFA, disponíveis em inúmeras bibliotecas importadas ao projeto.
Ao realizar um desenho topográfico, um desenhista técnico se depara com conceitos fundamentais de projeto e representações. Portanto, Assinale a alternativa que indica INCORRETAMENTE um elemento ou termo relacionado ao desenho topográfico.
Curva de nível: Linha que conecta pontos de mesma altitude no terreno.
Ponto cotado: Ponto no terreno ao qual é atribuída uma altitude.
Escala gráfica: Representação visual da relação entre as distâncias no mapa e no terreno.
Azimute: Ângulo medido em sentido horário a partir do norte, utilizado para indicar direções.
Termômetro: Instrumento utilizado para medir a temperatura do solo.
