Questões de Concurso sobre NBR 6492 – Representação de projetos de arquitetura

Com base na NBR 6492/2021, avalie as afirmativas a seguir:

I. O Estudo Preliminar (EP-ARQ) deve apresentar a planta de implantação, as plantas individualizadas de todos os pavimentos, além de cortes longitudinais e transversais, incluindo cotas gerais e principais cotas de nível. O memorial justificativo com o partido arquitetônico pode ser incluído, mas sua apresentação não é obrigatória.

II. O Anteprojeto Arquitetônico (AP-ARQ) exige que, além dos desenhos gráficos obrigatórios, sua documentação escrita inclua detalhadamente o memorial quantitativo com os somatórios dos componentes construtivos e as planilhas orçamentárias do projeto, pois essas informações são essenciais para o subsídio do processo de aprovação pelo cliente.

III. O Projeto Executivo Arquitetônico (PE-ARQ) é o documento final que apresenta todas as informações para a construção e deve, obrigatoriamente, adotar as formas de representação e os requisitos de detalhamento estipulados pela legislação vigente de cada município. Portanto, a elaboração integral do PE-ARQ substitui o Projeto para Licenciamentos (PL-ARQ) para fins de aprovação nos órgãos oficiais.

Está correto o que se afirma em

Durante a compatibilização de um conjunto de pranchas de um projeto arquitetônico, o responsável técnico precisa conferir se os desenhos apresentados estão corretamente nomeados e representados, de acordo com as definições estabelecidas pela ABNT NBR 6492, a fim de evitar ambiguidades na comunicação com a equipe de obra.

De acordo com essa norma, a planta de situação é o desenho que se caracteriza por

Identifique abaixo as afirmativas verdadeiras ( V ) e falsas ( F ) de acordo com a NBR 6492:2021.

( ) Nas regiões de corte, os elementos seccionados devem ser representados com maior espessura de linha e indicação do plano de corte por hachura ou preenchimento equivalente, de modo a evidenciar as partes cortadas.

( ) Fora das regiões de corte (vistas e projeções), o uso de hachuras não é obrigatório, devendo ser aplicado apenas quando necessário para distinguir materiais, planos ou informações e aumentar a legibilidade.

( ) As espessuras de linha variam intencionalmente para estabelecer hierarquia gráfica entre elementos cortados, projeções e informações secundárias.

( ) Representações tridimensionais podem substituir integralmente plantas, cortes e elevações para fins de aprovação de projeto, desde que mantenham legibilidade.

( ) A NBR 6492 define convenções e critérios de representação, admitindo complementações desde que não comprometam a interpretação do projeto.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Considerando a ABNT NBR 6492, assinale a alternativa correta no contexto das cotas.

A NBR 6492/2021 estabelece diretrizes para a representação gráfica de projetos de arquitetura, incluindo a elaboração de plantas e cortes.

Sobre esses elementos de representação, assinale a afirmativa correta.

Conforme a NBR 6492:2021, que estabelece os requisitos para a documentação técnica de projetos arquitetônicos e urbanísticos:

A ABNT NBR 6492:2021, na Tabela A.1 do Capítulo A.1.2, apresenta a descrição dos tipos de linhas e define a relação entre os elementos “Denominação”, “Aparência” e “Aplicação geral” adotados por meio de uma representação gráfica. Um recorte desta tabela, pode ser verificado na imagem a seguir.

Fonte: ABNT NBR 6492:2021.

Considerando a referência apresentada, são exemplos de aplicações gerais inerentes à linha denominada “Traço e dois pontos estreita”:

Em um projeto de restauro de um edifício tombado, em que existem trechos de alvenaria estrutural original do século XIX com espessura irregular (variando entre 60 cm e 80 cm) e novos reforços estruturais de concreto armado. ANBR 6492:2021, em conjunção com as diretrizes do IPHAN, preconiza que a representação gráfica diferenciada em cortes e plantas deve:

Segundo a NBR 6492:2021, em um corte arquitetônico, os elementos seccionados devem ser representados

De acordo com a NBR 6492:2021, é correto afirmar que:

Em um projeto executivo de edifício administrativo, o arquiteto decide incluir recursos visuais para facilitar a compreensão do projeto por parte do cliente e da equipe de obra.

Assinale a opção que, de acordo com a ABNT NBR 6492:2021, apresenta documentos opcionais e complementares ao projeto executivo arquitetônico (PE-ARQ).

De acordo com a NBR 6492, que estabelece as normas para a representação gráfica de projetos arquitetônicos, relacione cada tipo de linha com sua função.

I. Linhas compostas por traço e dois pontos.

II. Linhas contínuas finas.

IIl. Linhas compostas por traço e ponto.

IV. Linhas tracejadas intercalando segmentos longos e curtos.

V. Linhas contínuas espessas.

( ) Representação de projeções de elementos acima ou anteriores ao plano de corte.

( ) Indicação de planos de corte ou limites de seções.

( )Representação de eixos de simetria ou centros de objetos.

( ) Representação de contornos visíveis de elementos em planta baixa.

( ) Representação de contornos visíveis de elementos cortados pelo plano de corte.

Assinale a alternativa que contenha APENAS as afirmações corretas.

A NBR 6492/2021 estabelece as convenções gráficas utilizadas na representação de materiais para projetos. A seguir, são apresentadas três hachuras (I, II e III):

Com base nas representações gráficas normatizadas, assinale, em ordem, a alternativa que identifica corretamente os materiais correspondentes às hachuras:

De acordo com a ABNT NBR 6492:2021, que trata da representação gráfica de projetos de arquitetura e da composição de seus elementos escritos e gráficos, é importante compreender o papel de cada tipo de documento na estrutura do projeto. Nesse sentido, considere o trecho a seguir:

“Texto que evidencia o atendimento às condições estabelecidas no programa de necessidades. Apresenta o partido arquitetônico adotado que é definido no estudo preliminar.” (ABNT, 2021, p. 2)

O enunciado se refere ao(à):

Observe as hachuras que se seguem.

Definidas pela NBR 6492:2021, elas devem ser utilizadas em casos de reformas de edificações e versam, respectivamente, sobre alvenarias:

Conforme a NBR 6492:2021, sobre o estudo preliminar arquitetônico (EP-ARQ), é correto afirmar que:

Com base na NBR 6492:2021, que trata da representação gráfica de projetos arquitetônicos, assinale a alternativa que NÃO corresponde a um dos documentos gráficos exigidos na etapa de Levantamento de Dados para o Projeto Arquitetônico (LV-ARQ).

Em um projeto comercial de grande porte, o arquiteto responsável precisa representar graficamente o elemento “parede de alvenaria estrutural não portante” em uma planta de implantação na escala 1:500. Conforme a NBR 6492:2021, qual é a representação gráfica CORRETA a ser utilizada?

De acordo com a NBR 6492:2021, a Figura 2 refere-se ao(à):

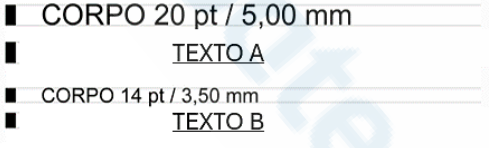

Um arquiteto está elaborando as representações gráficas de um projeto arquitetônico e precisa aplicar corretamente os textos conforme a NBR 6492:2021. Analise a figura 3 abaixo em que alguns trechos foram suprimidos e substituídos pelas indicações “TEXTO A” e “TEXTO B”:

Figura 3

sem escala

Assinale a alternativa que indica, correta e respectivamente, os trechos correspondentes à “TEXTO A” e “TEXTO B”.
