A ABNT NBR 6492:2021, na Tabela A.1 do Capítulo A.1.2, apresenta a descrição dos tipos ...

Ano: 2025
Banca: Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN - FUNCERN
Prova: FUNCERN - IFRN - Professor - Área: Desenho Técnico - 2025

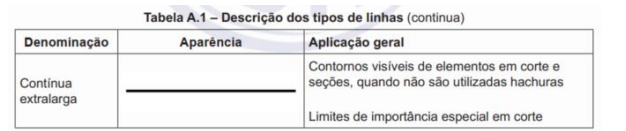

A ABNT NBR 6492:2021, na Tabela A.1 do Capítulo A.1.2, apresenta a descrição dos tipos de linhas e define a relação entre os elementos “Denominação”, “Aparência” e “Aplicação geral” adotados por meio de uma representação gráfica. Um recorte desta tabela, pode ser verificado na imagem a seguir.



Fonte: ABNT NBR 6492:2021.


Considerando a referência apresentada, são exemplos de aplicações gerais inerentes à linha denominada “Traço e dois pontos estreita”:

A

linhas de eixo e linhas de centro de gravidade.

B

linhas de eixo e linhas de centro.

C

linhas de centro de gravidade e linhas de simetria.

D

linhas de centro de gravidade e contornos de peças adjacentes.
