Questões de Concurso sobre Projetos de Arquitetura

Em um projeto arquitetônico, a planta nos mostra:

I. As paredes dos cômodos (quartos, salas, cozinhas, etc.), com suas dimensões.

II. Espessura das paredes.

III. Piso com localização de aparelhos sanitários, pias, lavanderias e conforme o caso móveis.

IV. Nome dos cômodos e suas respetivas áreas.

Analisando as assertivas acima, se concluí que:

O projeto arquitetônico é dividido em várias etapas e, em cada uma delas, um conjunto de documentos técnicos, gráficos e escritos, deve ser apresentado. Desse modo, a alternativa que relaciona documentos escritos e gráficos, nessa ordem, que devem ser apresentados na etapa de anteprojeto de arquitetura (AP-ARQ) é:

Considerando as etapas do projeto arquitetônico, segundo a ABNT NBR 6492:2021, e os princípios da Modelagem da Informação da Construção (BIM), relaciona-se cada etapa do projeto arquitetônico aos respectivos níveis de desenvolvimento (LOD) e documentos característicos, da seguinte forma:

A orientação das janelas das salas de aula não influencia o conforto térmico e lumínico, podendo ser definida apenas por critérios estéticos do projeto arquitetônico.

O projeto arquitetônico de uma edificação é composto por várias plantas, que têm por objetivo apresentar os diversos elementos arquitetônicos de forma clara e unívoca, viabilizando sua construção ou modificação.

Desse modo, em um projeto arquitetônico, a planta que compreende a localização e as dimensões da edificação, conjunto edificado ou espaços não edificados, e do edifício isolado no lote ou na área de intervenção, indicando, em escala compatível, as dimensões do terreno, recuos, projeção da(s) cobertura(s) e áreas permeáveis e impermeáveis é denominada planta

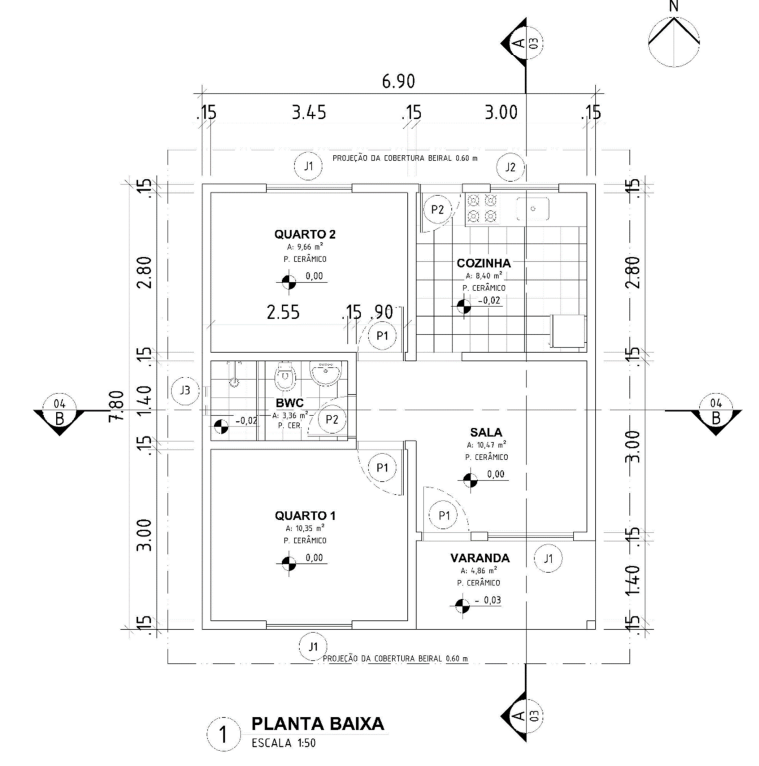

Observe a planta a seguir (Figura 4) e leia as afirmativas:

Figura 4

I. no corte BB, devem ser representadas duas portas cortadas e uma porta visualizada;

II. no corte AA desenha-se o pilar da varanda com espessura de linha estreita, porque está sendo visualizado, e não cortado;

III. o corte AA apresenta duas janelas cortadas;

IV. o corte AA apresenta uma porta desenhada com espessura de linha estreita, porque está sendo visualizada;

V. a janela do BWC possui a dimensão 0.60m x 0.80m / 1.60m. No corte BB deve-se representar a janela do BWC com linha não contínua, porque a janela está acima de 1.50m;

Estão corretas

De acordo com a NBR 16636:2017 (Elaboração e desenvolvimento de serviços técnicos especializados de projetos arquitetônicos e urbanísticos, Parte 2: Projeto arquitetônico), na etapa de estudo preliminar arquitetônico (EP-ARQ), alguns documentos técnicos devem ser produzidos. Assinale a opção que corresponde a um documento que NÃO é produzido nessa etapa.

O projeto arquitetônico de edificações possui várias etapas e, em cada uma delas, demandam-se documentos de etapas anteriores que serão utilizados para produção de outros documentos cada vez mais detalhados, tais como plantas, planilhas e especificações.

Uma dessas etapas é o anteprojeto, que, após concluído, deve produzir como resultado, dentre outros documentos,

A plataforma BIM, bastante utilizada na compatibilização de projetos de edificações, possui diversas dimensões além da 3D, que é a que permite a visualização do projeto em três dimensões. Relacione cada uma das dimensões do BIM listadas a seguir, com o elemento adicional do projeto que cada uma delas incorpora.

I. BIM 4D

II. BIM 5D

III. BIM 6D

IV. BIM 7D

( ) orçamento

( ) sustentabilidade

( ) cronograma

( ) gestão da manutenção

Assinale a opção que indica a relação correta, na ordem apresentada.

As etapas de um projeto de arquitetura são: levantamento de dados, programa de necessidades, estudo de viabilidade, estudo preliminar, anteprojeto, projeto para licenciamento e projeto executivo, ocorrendo nesta última etapa o encaminhamento do projeto para análise e aprovação dos órgãos públicos e concessionárias com vistas à obtenção de alvará ou licenças e demais documentos indispensáveis para as atividades de construção.

Compatibilização de projetos é a composição das diferentes disciplinas que compõem um projeto (projeto arquitetônico e projetos complementares) de forma que uma parte não comprometa a outra. Quando se executa uma obra de médio e grande porte, a compatibilização de projetos passa a ser fundamental para evitar erros de interferências entre projetos, minimizando o retrabalho e os custos com desperdícios. Sobre a compatibilização de projetos complementares, analise as afirmativas a seguir.

I. Podem ser realizados manualmente utilizando-se de softwares como REVIT e SKETCHUP, por exemplo, e automaticamente utilizando softwares BIM.

II. Quando todos os projetos são compatibilizados, fica mais fácil elaborar um orçamento e um cronograma mais preciso de todas as etapas necessárias para realizar a obra, sem que aconteçam muitas surpresas, tais como serviços que não estavam previstos.

III. A obrigação do Projeto Executivo, que demanda a geração dos desenhos de detalhamento necessário à boa execução da obra, também é uma importante fonte de problemas, pois impede a identificação das falhas antes da execução da obra.

IV. Uma importante causa de incompatibilidade nos projetos é a ausência de comunicação entre os agentes envolvidos neles, que acarretam uso de programas conflitantes, layers e nomenclaturas desconhecidas.

Sobre a compatibilização de projetos, está correto o que se afirma em

Os projetos de arquitetura, para efeito de aprovação e outorga de licença para construção, somente serão aceitos quando legíveis e de acordo com a ABNT NBR 6492/2021. Nos projetos de reforma, ampliação ou reconstrução, segundo o Código de Obras e Edificações do Município de Londrina-PR, deverá ser indicado o que será demolido, construído ou conservado de acordo com as seguintes convenções:

I. Cor preta ou colorido normal de plotagem – partes a conservar.

II. Cor amarela – partes a construir.

III. Cor vermelha – partes a demolir.

Quais estão corretas?

Em relação ao Revit Autodesk, assinalar a alternativa que descreve BIM de forma INCORRETA.

O projeto arquitetônico é formado por um conjunto de desenhos técnicos, no qual é representado a concepção final de uma edificação. A partir desta ideia, observe os itens apresentados abaixo e indique qual NÃO é um desenho técnico de um projeto arquitetônico.

Atrasos no cronograma e riscos de segurança da edificação são problemas gerados pela falta de análise e compatibilização do projeto.

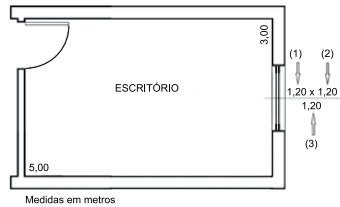

Considere a planta arquitetônica de uma sala destinada a escritório com dimensões de 3,0 m por 5,0 m:

Nessa planta, há a indicação de uma janela cujas medidas (1), (2) e (3) designam, respectivamente,

O Building information Modeling (BIM) é uma metodologia que integra diferentes disciplinas de projeto, construção e operação de edificações e infraestrutura, promovendo a colaboração entre equipes e a interoperabilidade de sistemas. Com base nos princípios do BIM, analise as afirmativas a seguir:

I. No contexto do BIM, a utilização de um modelo tridimensional paramétrico permite que todas as disciplinas envolvidas no projeto possam trabalhar simultaneamente sobre um mesmo modelo, atualizando automaticamente as alterações realizadas por qualquer membro da equipe.

ll. A interoperabilidade no BIM é garantida pelo uso de formatos de arquivo proprietários, como o .rvt do Revit, que assegura a integridade dos dados e a comunicação eficiente entre diferentes softwares utilizados nas diversas etapas do projeto.

llI.O uso de BIM facilita a detecção de conflitos entre as disciplinas de arquitetura, estrutura e instalações, uma vez que permite a visualização e a análise conjunta dos elementos modelados, removendo a necessidade de ajustes manuais e aumentando a precisão do projeto.

IV.A implementação do BIM exige a definição de um Plano de Execução BIM (BEP), que detalha as responsabilidades, fluxos de trabalho e padrões a serem adotados pelas equipes envolvidas no projeto, garantindo a coerência e a eficiência na colaboração interdisciplinar.

V.A metodologia BIM promove a sustentabilidade ao permitir a simulação de desempenho energético e a análise de ciclo de vida dos materiais, auxiliando na tomada de decisões informadas sobre a eficiência energética e o impacto ambiental das edificações.

É correto o que se afirma em:

Se tratando de obras públicas, os passos iniciais do planejamento de uma obra compreendem estudos preliminares, que se destinam a:

De acordo com a NBR 6492:2021, considere a figura abaixo e assinale a opção que corresponde às letras X, Y é Z respectivamente.

Anteprojeto e projeto executivo são exemplos de atividades de criação, conceituação, dimensionamento e planejamento, realizadas anteriormente à execução da obra.
