Questões de Concurso sobre Edificação

No que se refere aos princípios gerais, sistemas construtivos, materiais de construção e leitura de projetos em engenharia civil, julgue o item seguinte.

A composição de um dormitório, sala, banheiro e cozinha caracteriza um projeto-padrão de uma residência unifamiliar.

Em relação aos critérios de projeto e execução de paredes estruturais em alvenaria, registre V, para verdadeiras, e F, para falsas:

(__)Em edificações com mais de dois pavimentos, não é permitida a utilização de paredes ou pilares estruturais com espessura efetiva inferior a 14 cm.

(__)Em edificações com mais de dois pavimentos, podem ser utilizadas paredes não armadas com índice de esbeltez igual ou inferior a 30, desde que adotado coeficiente ponderador da resistência da alvenaria igual a 3,0.

(__)Cortes realizados em paredes estruturais não precisam ser considerados no dimensionamento estrutural, desde que não ultrapassem 60 cm de comprimento.

Assinale a alternativa que apresenta a sequência correta:

Após a conclusão de uma obra de edificação, o proprietário deve solicitar ao órgão competente a emissão do documento que atesta que a construção foi executada conforme o projeto aprovado e está apta para uso. Assinale a alternativa que apresenta corretamente o nome desse documento.

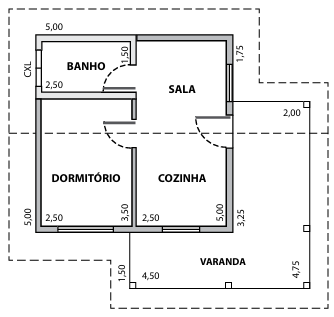

A figura a seguir representa a planta de uma residência que será construída:

(Arquivo pessoal; imagem usada com autorização)

De acordo com essa planta,

A planta baixa de uma edificação representa:

Em relação à ferramenta digital Revit aplicada à engenharia, julgue o próximo item.

Família é um grupo de elementos usado para modelar ou documentar um projeto de construção.

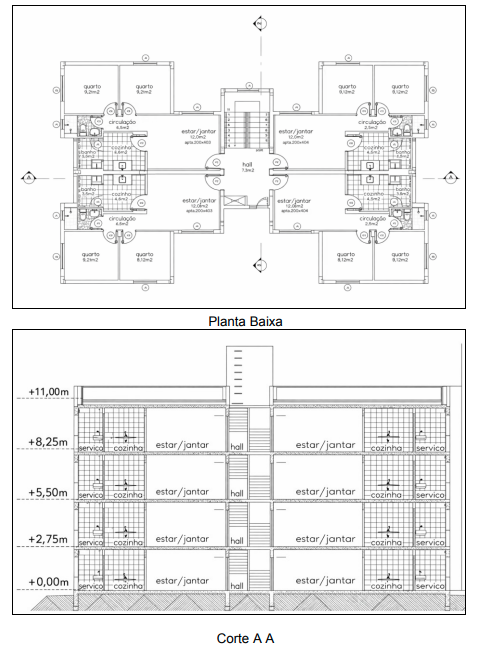

Considere a planta baixa e um corte de um edifício residencial multifamiliar apresentados, bem como as seguintes informações sobre esse edifício:

A edificação é composta por 4 pavimentos-tipo, com pé direito de 2,65 m e espessura de laje de 10 cm.

A cobertura é composta por telha metálica galvanizada.

No nível da cobertura, existe um espaço onde estão localizados apenas os reservatórios de água. Esse local possui pé direito de 2,75 m, com laje de cobertura impermeabilizada de espessura total de 10 cm.

Para fins de dimensionamento de saídas de emergência, de acordo com a NBR 9077/2025 (Projeto de saídas de emergência), a altura da edificação é:

Uma edificação apresenta área coberta total de 195,80 m². Devem ser desconsiderados:

- Área de terraço aberto: 8,40 m²

- Área de recuo frontal descoberto: 11,30 m²

- Área de shaft técnico: 2,10 m²

Considerando as regras de cálculo de área construída, qual é a área construída líquida?

Uma edificação possui planta em formato irregular. A área principal é um retângulo de 12,40 m × 8,30 m, ao qual se anexa um trapézio retângulo cuja base maior mede 6,50 m, a base menor 3,80 m e a altura 4,20 m. Além disso, deve ser descontada uma área interna aberta (pátio descoberto) de 7,20 m². Qual é a área total construída?

Como é denominada a operação que consiste em posicionar numa direção vertical os elementos de uma construção:

No exercício da fiscalização municipal, a análise de edificações existentes exige compreensão técnica sobre os limites e objetivos das atividades de vistoria, inspeção e manutenção predial, bem como seus reflexos na segurança, salubridade e durabilidade das construções. Considerando esse contexto, assinale a alternativa INCORRETA.

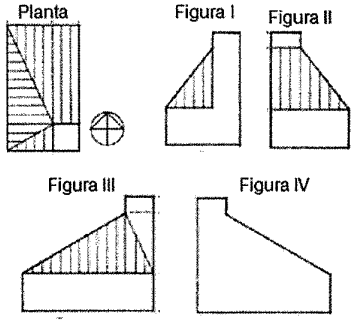

Observe a imagem abaixo.

Na representação gráfica em arquitetura, a orientação cardeal de uma edificação é uma consideração importante para a análise e comunicação do efeito do sol e de outros fatores climáticos do projeto. Assim, na maioria das vezes, damos à elevação o nome da orientação solar para a qual ela está voltada. Com base nessas informações, assinale a opção correta.

De acordo com o Código de Ética Profissional da Engenharia, é dever do engenheiro civil:

Considera-se edificação o produto constituído de um conjunto de sistemas, componentes ou elementos estabelecidos e integrados.

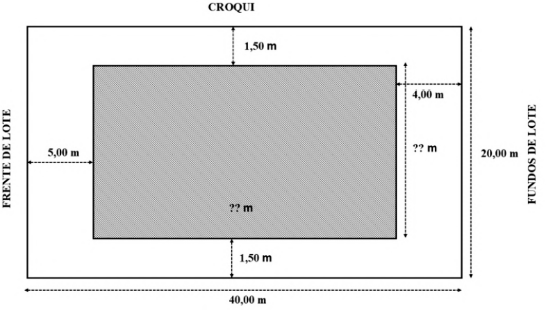

Dado o croqui de um lote, com a área construída hachurada. Os recuos frontal, de fundos e laterais são apresentados na figura. Marque a alternativa que apresenta o valor da área construída.

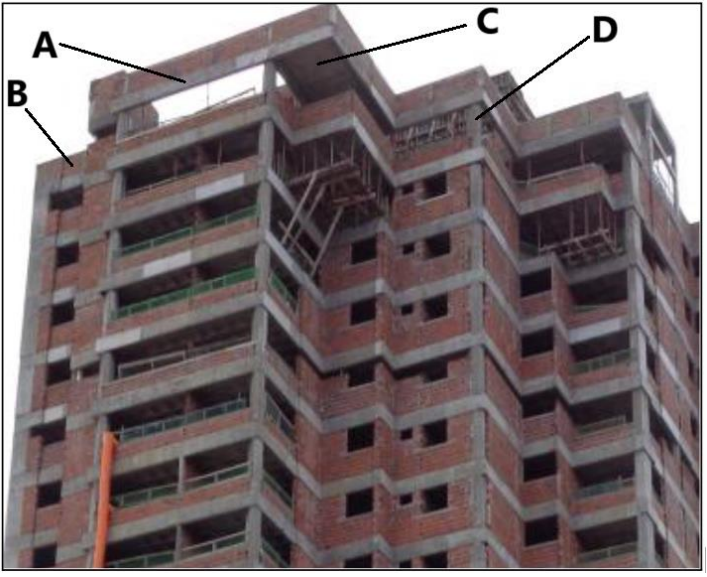

A figura a seguir apresenta uma imagem de um edifício em construção.

Imagem: Autor

As letras A, B, C e D da figura acima, representam, respectivamente, os seguintes elementos construtivos:

No caso de pavimentos em pilotis, a área real do pavimento é igual à do pavimento imediatamente abaixo, menos as áreas cobertas externas à projeção deste, e das áreas descobertas que tenham recebido tratamento destinado a aproveitá-las para outros fins que não apenas os de ventilação e iluminação.

Nas edificações, os compartimentos podem ser classificados de acordo com a sua ocupação e uso. São classificados(as) como área de permanência eventual:

O prestador de serviços de construção é a pessoa física ou jurídica que tenha recebido capacitação, orientação e responsabilidade de profissional habilitado e que trabalhe sob responsabilidade de profissional habilitado.

Na análise de projetos de edificações, o conhecimento sobre área construída e elementos de infraestrutura é fundamental para a correta avaliação da viabilidade, regularidade e funcionalidade da obra. Sobre esse tema, analise as afirmativas a seguir.

I.A área construída corresponde à soma das áreas de todos os pavimentos cobertos de uma edificação, considerando-se as projeções horizontais das paredes externas e internas, inclusive garagens cobertas e varandas.

II.A infraestrutura urbana básica abrange exclusivamente os serviços de rede de água potável e coleta de esgoto, sendo que a drenagem pluvial, energia elétrica e vias de acesso são considerados parte da superestrutura.

III.Para o cálculo da área construída de edificações multifamiliares, consideram-se apenas as áreas privativas de cada unidade, excluindo-se as áreas comuns, como escadas, halls e garagens coletivas.

Está correto o que se afirma em:
