Questões de Concurso sobre NBR 12217 - Projeto de reservatório de distribuição de água para abastecimento público – Procedimento

No projeto de uma estação de tratamento de água para abastecimento público, o objetivo é garantir dispersão eficiente do produto químico antes da floculação. Segundo a NBR 12.216, o critério técnico associado à aplicação do coagulante em sistemas de mistura rápida hidráulica exige que a dosagem seja realizada

Nos extravasores de soleira livre (sem comportas), a vazão descarregada independe da carga hidráulica sobre a soleira, permanecendo constante enquanto o nível do reservatório estiver acima da crista do extravasor, o que simplifica o controle operacional.

A NBR 12218 (ABNT, 2017) estabelece os requisitos para a elaboração de projeto de rede de distribuição de água para abastecimento público. Quanto aos requisitos específicos estabelecidos por essa norma, analise as seguintes proposições:

I – Devem ser consideradas as vazões para atender a grandes consumidores, consumidores especiais, áreas de expansão, prevenção contra incêndio, mas não necessariamente população flutuante.

II – Os coeficientes k1, k2, k3 devem ser obtidos a partir dos dados existentes na localidade. Quando da inexistência do histórico, devem ser adotados os valores 1,2; 1,5 e 0,5; respectivamente.

III – Sempre que possível, adotar as pressões estáticas entre 250 kPa e 300 kPa, com o objetivo de diminuir perdas aparentes.

IV – Em qualquer situação, o diâmetro nominal mínimo de tubulações secundárias é de 50 mm.

V – As velocidades máximas de dimensionamento devem corresponder a uma perda de carga de até 0,01 m/m.

Considerando a norma citada, assinale a alternativa CORRETA.

Os coletores, interceptores e emissários funcionam como condutos livres, devendo ser projetados para trabalhar com uma lâmina de água de, no máximo, 85% do diâmetro da tubulação.

Um edifício residencial possui 10 pavimentos-tipo, com 6 apartamentos por pavimento, cada um com 2 quartos sociais, 1 suíte e 1 dependência de serviço.

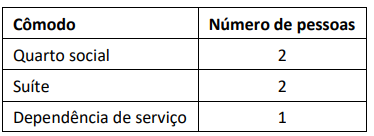

Para efeito de dimensionamento do reservatório de água, consideram-se os seguintes critérios de ocupação:

O consumo diário previsto por pessoa é de 180 litros.

Considerando um acréscimo de 15% para perdas e áreas comuns, e considerando que o reservatório deve ter autonomia de suprimento de 2 dias, o volume mínimo desse reservatório, em m³, deve ser, aproximadamente,

No dimensionamento do sistema de abastecimento de água de um edifício residencial com 36 apartamentos de 3 dormitórios, dotado de reservatório inferior e reservatório superior, o Engenheiro Civil estimou a população conforme parâmetro usual de ocupação e adotou consumo de 200 L por pessoa por dia. Considerando que a reservação total deve atender a 24 horas de consumo e que a distribuição entre os reservatórios seguiu o critério tradicional das instalações prediais, o volume a ser previsto para o reservatório superior é de:

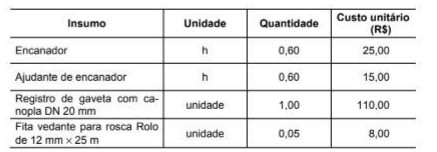

Considere a seguinte composição de custos unitários para a instalação de um registro de gaveta com canopla DN 20 mm.

Com a incidência de 120% de encargos sociais e trabalhistas e o BOI do empreiteiro de 25%, o preço da instalação do registro de gaveta com canopla DN 20 mm é

=As redes públicas de abastecimento de água geralmente são dimensionadas para atender a uma faixa de pressões mínima e máxima, respectivamente, de 15 m.c.a. e 50 m.c.a. A pressão mínima visa a garantir o abastecimento de água de domicílios com cerca de até 3 andares, apenas por força gravitacional, em pontos e horários mais críticos de funcionamento da rede. Na prática, isso significa que, para uma pressão mínima, caso se conecte um piezômetro na torneira do cavalete de uma residência, a água se elevará até uma coluna de pelo menos 15 m.c.a.

É CORRETO afirmar que a explicação dessa medida de pressão em m.c.a. corresponde à:

A NBR 9077/2025 (Projeto de saídas de emergência) define descarga como “saída final; parte da circulação horizontal de uma edificação que fica entre a escada no piso de saída do edifício e área externa, direcionando as pessoas a um local seguro fora da edificação”.

De acordo com a norma citada, a largura das descargas:

Para assegurar pressões efetivas positivas ao longo da adutora, o projetista deverá assentar a tubulação abaixo da linha piezométrica efetiva.

Em condutos forçados, são desnecessárias válvulas de guarda ou válvulas de segurança a montante das turbinas quando a tomada de água possui comportas de controle.

Durante a análise estrutural preliminar de um edifício administrativo municipal, foi previsto um reservatório elevado em concreto armado apoiado sobre a estrutura da cobertura. O reservatório possui capacidade útil de 12 m³, base retangular em planta de 3,00 m × 2,00 m e laje de fundo em concreto armado com espessura de 12 cm. Para estimativa inicial das ações verticais atuantes sobre a estrutura de apoio, o Engenheiro considerou peso específico da água igual a 10 kN/m³ e do concreto armado igual a 25 kN/m³, desprezando revestimentos e demais cargas acessórias. Nessas condições, a carga uniformemente distribuída equivalente transmitida pela laje de fundo do reservatório à estrutura de apoio é de:

Os sistemas de infraestrutura urbana voltados ao abastecimento de água e ao esgotamento sanitário exigem planejamento técnico cuidadoso, pois envolvem aspectos hidráulicos, sanitários e operacionais que influenciam diretamente a eficiência e a segurança dos serviços prestados à população.

No Brasil, a elaboração de projetos desses sistemas é orientada por normas técnicas que estabelecem critérios mínimos de concepção, parâmetros de dimensionamento e diretrizes gerais para organização e desenvolvimento dos estudos técnicos.

Nesse contexto, diferentes normas da Associação Brasileira de Normas Técnicas tratam de aspectos específicos dos projetos de saneamento, contemplando desde a concepção de redes de distribuição de água até critérios aplicáveis às redes coletoras de esgoto sanitário e à estruturação dos projetos técnicos.

Considerando as diretrizes gerais presentes nas NBR 12218, NBR 9649 e NBR 12515, assinale a alternativa CORRETA.

Os projetos e a operação de uma Estação de Tratamento de Água (ETA) no Brasil são regidos principalmente pela norma ABNT NBR 12216, assim como outras normas da ABNT e Resoluções CONAMA, que fixam as condições exigíveis para garantir a adequação da água aos padrões de potabilidade e consumo. O processo convencional de tratamento da água bruta em uma ETA segue uma sequência de etapas principais, antes de seguir para a rede de abastecimento. Dentre as alternativas a seguir, assinale a que demonstra a sequência correta das etapas do tratamento.

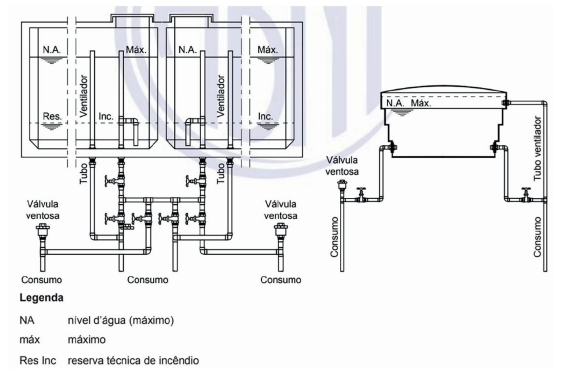

Nos sistemas prediais, especificamente no tópico normatizado que trata da proteção sanitária da água potável, quando o abastecimento for indireto em edifícios de múltiplos pavimentos alimentados por colunas de distribuição, deve ser prevista uma proteção contra o refluxo de água de cada ramal para a respectiva coluna. Essa pode ser substituída pela ventilação da coluna de distribuição indicada na imagem abaixo, com a extremidade do tubo ventilador em local protegido, a exemplo da região do reservatório acima da máxima altura do nível d'água. O ponto de junção do tubo ventilador ou de válvula ventosa de duplo efeito com a coluna de distribuição deve ser localizado:

Analise o texto abaixo:

Para fins da Resolução CONAMA 377/2006, as unidades de tratamento de esgoto de médio porte são consideradas as estações de tratamento de esgoto com vazão nominal de projeto maior que _______ l/s e menor ou igual a _______ l/s ou com capacidade para atendimento superior a _______ e inferior a _______ habitantes, a critério do órgão ambiental competente.

Assinale a alternativa que completa corretamente as lacunas do texto.

O projeto de redes de distribuição de água potável, em regra, prevê as pressões mínimas e máximas admissíveis nos pontos de consumo, de modo a garantir o abastecimento com qualidade sem causar danos às tubulações e conexões.

A Figura 2 mostra um dispositivo típico de instalações sanitárias.

Figura 2 - desconector

Fonte: www.guiadaengenharia.com

O dispositivo mostrado na Figura 2 denomina-se desconector e tem a função de:

Leia o caso a seguir.

Durante a elaboração do projeto executivo de um prédio institucional, verificou-se que o projeto estrutural previa vigas exatamente na mesma posição dos dutos principais de ar-condicionado indicados no projeto de HVAC.

A providência técnica adequada nessa situação é

Em uma edificação, o consumo diário estimado de água é de 6.000 litros. Considerando que o reservatório superior deve garantir autonomia mínima de 24 horas, sem incluir a reserva técnica de incêndio, assinale a alternativa que apresenta corretamente o volume mínimo do reservatório em metros cúbicos (m³).
