Questões de Concurso sobre NBR 5626 – Instalação predial de água fria
Disciplina
Assunto
1
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade
Comentários:
Professores
Alunos
Meus Comentários
Vídeo
Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas
Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas
Questões:
Todas as questões
Filtro simplificado
Questões
Todas as questões
438
questões
encontradas
20
Mais recentes
Nos sistemas hidráulicos prediais, a correta separação entre as redes de abastecimento de água potável e de coleta de água servida constitui medida essencial para a proteção da saúde pública e para o adequado funcionamento das instalações.
Considerando os princípios técnicos das instalações hidráulicas e sanitárias, assinale a alternativa correta.
A
A água servida pode ser reutilizada diretamente para consumo humano, desde que proveniente de pias ou chuveiros.
B
A água potável deve ser conduzida por tubulação exclusiva, adequada ao uso, de modo a evitar contaminações.
C
Tubulações destinadas ao esgoto podem ser utilizadas para condução de água potável, desde que devidamente limpas.
D
Não há distinção técnica entre água potável e água servida, sendo a diferença apenas de nomenclatura.
Para a construção de um novo edifício, a Prefeitura de Arraial do Cabo apresentou um projeto de dimensionamento de sistema de água fria de acordo com a NBR 5626, com as seguintes características em relação ao ponto A, indicado como o ponto baixo da rede:
I. Altura do nível de água do reservatório até o ponto A, localizado no primeiro andar: 55 m
II. Total de perda localizada do reservatório até o ponto A = 4,5 mca
III. Parâmetro de perda de carga contínua = 0,01 mca/m
IV. Comprimento da tubulação até o ponto A = 60 m
A partir desses dados, podemos corretamente afirmar que no ponto A:
A
a pressão estática máxima exige a instalação de equipamentos/dispositivos redutores de pressão em algum ponto da rede
B
os valores de pressão dinâmica estão abaixo do mínimo normativo exigido
C
a instalação estará suscetível a golpe de ariete
D
a perda de carga contínua supera a localizada, o que é vedado por norma
Associe a segunda coluna de acordo com a primeira, que relaciona dispositivos empregados em instalações hidráulicas prediais com suas respectivas definições técnico-funcionais e construtivas:
Primeira coluna: dispositivo
1.Registro de pressão
2.Registro de gaveta
3.Válvula de esfera
Segunda coluna: definição correspondente
(__)Válvula instalada em sub-ramal ou em ponto de utilização, destinada a regular a vazão de água, bem como sua abertura e seu fechamento, por meio da movimentação de um vedante elastomérico contra uma sede.
(__)Válvula de bloqueio instalada em tubulações de instalações hidráulicas prediais, destinada à interrupção eventual da passagem de água, constituída por corpo no interior do qual se encontra uma cunha ou gaveta, acionada por uma haste, que se desloca fechando ou abrindo totalmente a passagem.
(__)Válvula utilizada normalmente para bloqueio em linhas de uso geral, caracterizada por elemento de vedação que gira em torno de si mesmo, alinhando suas aberturas com as existentes no corpo da válvula, podendo apresentar corpo inteiriço, bipartido ou tripartido, bem como passagem plena ou reduzida.
Assinale a alternativa que apresenta a correta associação entre as colunas:
A
2 − 1 − 3.
B
1 − 3 − 2.
C
2 − 3 − 1.
D
3 − 2 − 1.
E
1 − 2 − 3.
Nos sistemas prediais de abastecimento de água fria, a correta distribuição do líquido aos pontos de consumo é fundamental para o bom funcionamento da edificação. Entre os componentes do sistema, destacase o barrilete, que corresponde:
A
À tubulação de esgoto.
B
Ao conjunto de tubulações principais que distribuem a água a partir do reservatório.
C
Ao sistema de drenagem pluvial.
D
À tubulação de recalque.
E
À ligação predial.
O dimensionamento dos diâmetros das tubulações de água fria em edificações deve garantir pressões adequadas em todos os pontos de consumo. Segundo a NBR 5626:2020 – Instalações prediais de água fria e água quente, assinale a opção que representa corretamente o critério fundamental para o dimensionamento dessas tubulações.
A
O diâmetro deve ser escolhido de forma a garantir velocidade mínima de 5 m/s e pressão estática máxima de 400 kPa.
B
O diâmetro deve ser tal que a velocidade da água e as perdas de carga estejam dentro de limites que assegurem pressões e vazões adequadas nos pontos de consumo.
C
O diâmetro deve ser calculado unicamente pela soma das vazões nominais dos aparelhos hidráulicos conectados.
D
O diâmetro é definido pela área de seção mínima padronizada na norma, independentemente do número de aparelhos alimentados.
E
O diâmetro é determinado exclusivamente pela altura do reservatório superior em relação ao ponto mais desfavorável.

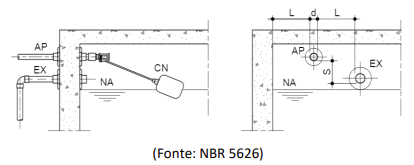

A figura a seguir ilustra a vista frontal (à esquerda) e a vista lateral (à direita) de parte das ligações realizadas na cisterna de uma edificação, onde AP é o alimentador predial e EX é o duto extravasor.
Considerando que o diâmetro (d) do alimentador predial é de 20 mm, os valores mínimos de L e S correspondem a
A
40 mm e 20 mm.
B
40 mm e 25 mm.
C
60 mm e 20 mm.
D
60 mm e 25 mm.
E
60 mm e 30 mm.
No projeto de instalações prediais de água fria, devem ser respeitados limites de pressão no sistema de distribuição, de modo a garantir o adequado funcionamento dos aparelhos sanitários e a segurança das tubulações, conforme estabelece a ABNT NBR 5626:2020. De acordo com essa norma, a pressão estática máxima nos pontos de utilização NÃO pode ser superior a:
A
600 kPa.
B
400 kPa.
C
300 kPa.
D
200 kPa.
A tomada de água posicionada em níveis múltiplos de profundidade aumenta a flexibilidade operacional do reservatório, possibilitando selecionar a camada com melhor qualidade de água e com temperatura adequada.
C
Certo
E
Errado
Os sistemas de abastecimento da rede predial de distribuição apresentam vantagens e desvantagens, que devem ser analisadas pelo projetista, conforme a realidade local e as características do edifício em que esteja trabalhando. O Sistema indireto com bombeamento está corretamente descrito em:
A
Esse sistema, normalmente, é utilizado quando a pressão da rede pública não é suficiente para alimentar diretamente o reservatório superior, por exemplo, em edificações com mais de três pavimentos (acima de 9 m de altura).
B
Esse sistema de abastecimento requer um equipamento para pressurização da água a partir de um reservatório inferior e ele é adotado sempre que há necessidade de pressão em determinado ponto da rede.
C
Obviamente, a grande vantagem desse sistema é que a água do reservatório garante o abastecimento interno, mesmo que o fornecimento da rede pública seja provisoriamente interrompido, o que o torna o sistema mais utilizado em edificações de até três pavimentos (9 m de altura total até o reservatório).
D
Esse sistema tem baixo custo de instalação, porém, se houver qualquer problema que ocasione a interrupção no fornecimento de água no sistema público, certamente faltará água na edificação.
Nos sistemas prediais de abastecimento de água fria, a organização das tubulações é fundamental para garantir o adequado funcionamento e distribuição do fluido na edificação. Nesse contexto, assinale a alternativa que define corretamente o elemento denominado coluna de distribuição.
A
Tubulação horizontal instalada junto ao reservatório, responsável por alimentar as prumadas da edificação.
B
Trecho da instalação que conecta a rede pública ao sistema predial interno.
C
Tubulação destinada exclusivamente ao bombeamento da água entre reservatórios inferior e superior.
D
Tubulação vertical que conduz a água do reservatório até os pontos de consumo em diferentes pavimentos.
Após a conclusão das instalações dos sistemas hidráulicos de água fria de uma edificação, o sistema deve ser submetido a ensaios de verificação de sua estanqueidade. Em um ponto do sistema no qual a máxima pressão de trabalho das tubulações é 400 kPa, o ensaio de estanqueidade deve ser realizado de modo a submeter cada seção da tubulação à pressão mínima de
A
300 kРа.
B
600 kРа.
C
400 kРа.
D
800 kРа.
E
200 kРа.

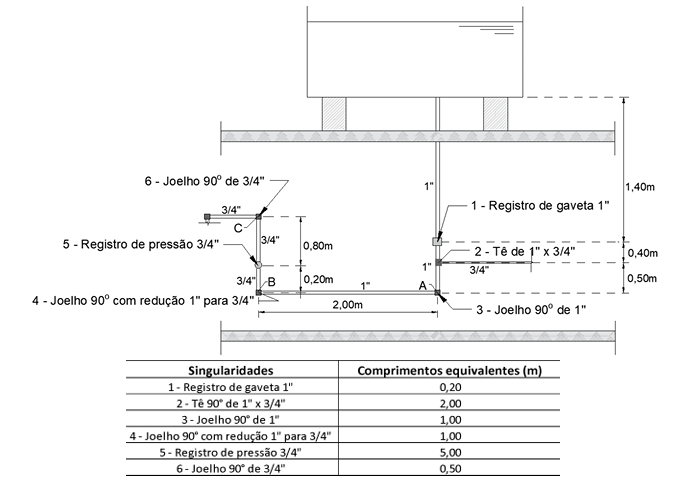

Seja uma instalação de água fria predial, com uma vazão de 0,30 litros/s, em que a perda de carga unitária no trecho entre os pontos A e B é igual a 0,01m/m e no trecho entre os pontos B e C é igual a 0,04m/m.
Ainda, considere entre o trajeto do ponto A ao ponto C algumas singularidades, com seus respectivos comprimentos equivalentes que são fornecidos pelo fabricante e estão apresentados nas figuras abaixo.
Fonte: Banca Examinadora (2026).
O valor mais próximo da diferença de pressão entre o ponto A (imediatamente antes da singularidade “3”) e o ponto C (imediatamente após a singularidade “6”), desprezando um possível efeito da perda de carga cinética, em metros de coluna de água, é
A
0,80.
B
1,30.
C
1,60.
D
2,20.
Em uma instalação predial de água fria, um reservatório superior alimenta, por gravidade, um conjunto de aparelhos localizado no pavimento térreo. Entre o nível d'água mínimo do reservatório e o ponto de consumo mais desfavorável, há um desnível geométrico de 7,0 m. No percurso hidráulico correspondente, as perdas de carga são compostas por:
- Perda distribuída no alimentador: 1,8 m.c.a.
- Perda distribuída no ramal: 1,2 m.c.a.
- Perdas localizadas em conexões e registros: 0,9 m.c.a.
- Perda no hidrômetro interno/setorização: 0,6 m.c.a.
Sabendo que o aparelho sanitário exige pressão dinâmica mínima de 15 kPa para funcionamento adequado, assinale a alternativa CORRETA.
A
A pressão disponível no ponto é insuficiente, faltando aproximadamente 5 kPa para atingir o mínimo exigido.
B
A pressão disponível atende exatamente ao mínimo exigido.
C
A pressão disponível supera o mínimo exigido em aproximadamente 10 kPa.
D
A pressão disponível supera o mínimo exigido em aproximadamente 30 kPa.
Segundo a ABNT NBR 5626:2020 (Sistemas prediais de água fria e água quente), a carga de pressão ou carga piezométrica (energia de pressão por unidade de peso de água) atuante em determinada seção de tubulação sob carga, porém sem escoamento, considerada em sua linha de eixo, é também denominada como:
A
Pressão dinâmica.
B
Pressão de trabalho.
C
Pressão estática.
D
Pressão manométrica.
Após a execução da instalação predial de água fria em uma edificação, a engenheira da obra, seguindo as orientações da ABNT, deve submeter cada seção da tubulação a uma pressão mínima de 600kPa ou 1,5 vezes a máxima pressão de trabalho (a menor entre elas).
Trata-se do ensaio de
A
compacidade
B
estanqueidade
C
limite de liquidez
D
percussão e lavagem
E
resistência à compressão
Analise os conceitos apresentados a seguir, levando em conta a NBR 5626 - Sistemas prediais de água fria e água quente — Projeto, execução, operação e manutenção:
______________ corresponde ao valor de pressão estática aplicada a uma tubulação a fim de verificar a sua integridade e estanqueidade.
______________ corresponde ao maior valor de pressão a que um componente pode ficar submetido em condição de operação normal.
______________ corresponde ao valor de pressão estática ou dinâmica a que um componente fica submetido em condição de operação normal.
_______________ corresponde a carga de pressão ou carga piezométrica (energia de pressão por unidade de peso de água) atuante em determinada seção de tubulação sob escoamento, considerada em sua linha de eixo.
Para que o texto acima esteja correto as lacunas deverão ser preenchidas, respectivamente, por:
A
Pressão de ensaio - Pressão de trabalho - Pressão de serviço - Pressão dinâmica
B
Pressão de ensaio - Pressão de serviço - Pressão de trabalho - Pressão estática
C
Pressão de ensaio - Pressão de serviço - Pressão de trabalho - Pressão dinâmica
D
Pressão de serviço - Pressão de ensaio - Pressão de trabalho - Pressão dinâmica
E
Pressão de ensaio - Pressão de operação - Pressão de serviço - Pressão em carga
De acordo com a ABNT NBR 5626:2020, que estabelece os requisitos para os sistemas prediais de água fria e água quente, o ensaio de estanqueidade de reservatórios deve ser realizado após o preenchimento completo do reservatório até o nível máximo permitido pelo dispositivo de controle de nível. Nessas condições, o reservatório será considerado estanque caso não sejam observados vazamentos, infiltrações ou extravasamento pelo ladrão durante um período mínimo de:
A
2 horas.
B
6 horas.
C
18 horas.
D
48 horas.
E
72 horas.
Sobre os sistemas prediais de água fria e água quente, considerando a NBR 5626/2020 (Sistemas prediais de água fria e água quente – Projeto, execução, operação e manutenção), analise as seguintes afirmativas:
I. O volume total de água reservado deve atender no mínimo 24h de consumo normal no edifício e deve considerar eventual volume adicional de água para combate à incêndio quando este estiver armazenado conjuntamente.
II. O sistema de distribuição de água quente deve ter isolamento apenas nas superfícies expostas para evitar a ocorrência de possíveis queimaduras.
III. As tubulações metálicas enterradas devem ser protegidas contra corrosão externa e devem resistir à ação ou serem projetadas de modo a ficar protegidas dos esforços solicitantes resultantes de cargas de superfície e serem instaladas de modo a evitar deformações prejudiciais decorrentes de recalques do solo.
Estão CORRETAS as afirmativas:
A
I e III, apenas.
B
I, II e III.
C
II e III, apenas.
D
Nenhuma das afirmativas está correta.
Em um edifício comercial, o técnico deve detalhar a prumada de água fria.
Segundo a ABNT NBR 5626:2020 – Instalação predial de água fria e quente, o projeto deve conter
A
diagramas com identificação de válvulas, registros e pontos de consumo.
B
apenas o diâmetro e o material das tubulações.
C
Esquemas isométricos sem indicação de cotas.
D
somente o consumo total diário.
E
tabelas de perdas de carga com representação gráfica.
No dimensionamento das instalações hidráulicas prediais de água fria, a vazão máxima provável de um trecho da tubulação pode ser determinada pela soma ponderada das vazões dos aparelhos sanitários conectados, considerando-se fatores de simultaneidade definidos em norma.
C
Certo
E
Errado
