Questões de Concurso sobre Resistência dos Materiais e Análise Estrutural

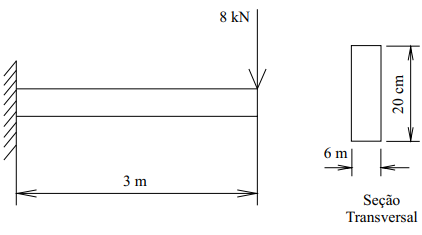

Uma edificação possui uma viga engastada, com 3 m de comprimento e seção transversal retangular com base de 6 cm e altura de 20 cm, submetida a uma carga concentrada de 8 kN na extremidade livre, conforme ilustra a figura.

Considerando o módulo de elasticidade da viga de 200 GPa, o deslocamento vertical máximo da viga, em milímetros, é

Uma viga engastada-apoiada da estrutura de uma estação de tratamento de água suporta uma carga uniformemente distribuída de 32 kN/m ao longo de todo o seu vão de 4 m de comprimento. Sabendo que a viga tem seção transversal constante ao longo de todo o seu vão e está em equilíbrio, o valor do seu momento fletor máximo positivo, em kNm, é

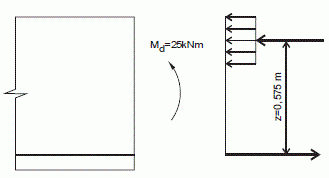

Considere uma viga de uma estrutura usual de concreto armado, submetida à flexão simples, com momento fletor de cálculo M_d = 25 kNm, como ilustrado na figura abaixo.

A área necessária de armadura de tração com aço CA50, em cm², calculada no estado limite último para situações de combinações normais, é
