Sobre captação de águas pluviais, analise a imagem a seguir:(Fonte: JÚNIOR, Roberto de ...

1
Q2763325
Engenharia Civil Instalações Hidrossanitárias
Teclas de Atalhos
Compartilhar
Ano: 2023
Banca: Instituto Consulplan
Prova: Instituto Consulplan - MPE BA - Analista Técnico - Área Arquiteto - 2023

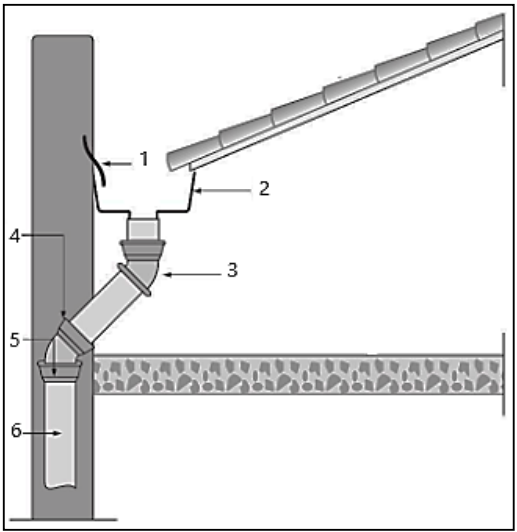

Sobre captação de águas pluviais, analise a imagem a seguir:



(Fonte: JÚNIOR, Roberto de Carvalho. Instalações prediais hidráulico-sanitárias: princípios básicos para elaboração de projetos. São Paulo: Blucher, 2014. 1ª ed. digital 2018. 262p.)


A associação está correta em

A

1. Ralo 2. Beiral 3. Joelho 45° 4. Dreno 5. Luva 6. Respiro

B

1. Rufo 2. Calha 3. Curva 90° 4. Joelho 45° 5. Válvula de alívio 6. Ramal predial

C

1. Rufo 2.Calha 3.Joelho 45° 4.Joelho 45° 5. Luva 6.Condutor de águas pluviais

D

1. Ralo 2. Coletor 3. Joelho 45° 4. Válvula de alívio 5. Luva 6. Condutor de águas pluviais

E

1. Rufo 2. Grelha hemisférica 3. Joelho 45° 4. Curva 90° 5. Dreno do coletor 6. Tubo de queda
