Ano: 2014
Banca: Universidade Estadual de Ijuí-RS - UNIJUI
Prova: UNIJUI - Prefeitura de Santa Rosa - Engenheiro Civil - 2014

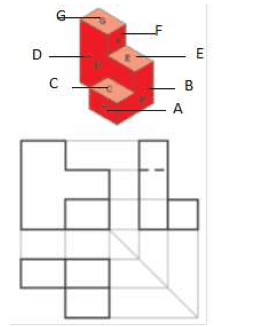

Na atualidade, para a representação gráfica de objetos, são utilizados recursos variados, que vão dos traços a mão livre às imagens resultantes de modelos tridimensionais (3D) em computador. Na área de projetos, a comunicação por imagens se dá, principalmente, por meio de desenhos em que se empregam linhas, traçados, técnicas e métodos precisos e claramente definidos. É o chamado desenho técnico. As figuras a seguir mostram uma perspectiva técnica de um objeto e três de suas vistas ortográficas.

A análise destas figuras permite concluir-se que:

A
Foi empregado, nas vistas ortográficas, o método de projeção chamado 3o diedro, no qual a vista inferior é desenhada abaixo da vista frontal, e a vista lateral direita é desenhada à direita da vista frontal.
B
Foi desenhada, além das vistas ortográficas, uma perspectiva isométrica que permite uma boa visualização do objeto.
C
As faces A e B são as faces frontais do objeto, de acordo com o posicionamento das vist
D
A linha tracejada no desenho das vistas indica a existência de uma aresta invisível, que não aparece na perspectiva.
E
A perspectiva e as três vistas apresentadas são insuficientes para se determinar que a face oposta à D é vertical.
