Q1793551

Prova: SELECON - EMGEPRON - Técnico de Projetos Navais - Área: Técnico em Instrumentação - 2021

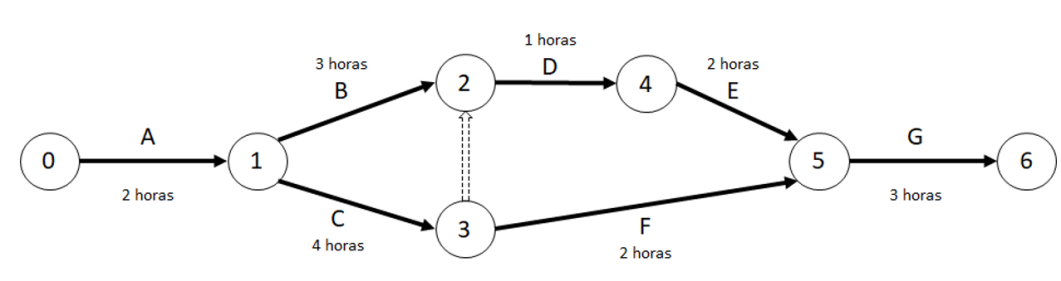

A figura a seguir representa o diagrama do método PERT/CPM e serve de base para responder às questões 26 e 27.

Imagem associada para resolução da questão

Para a realização de todas as atividades propostas no diagrama, o caminho crítico e o tempo necessário para a conclusão são, respectivamente:

A-C-F-G: 11h

A-B-D-E-G: 11h

A-B-imaginário-F-G: 10h

A-C-imaginário-D-E-G: 12h
