Questões de Concurso sobre Controladores lógicos programáveis

Nas entradas e na saída de um Controlador Lógico Programável (CLP) estão conectados os seguintes componentes:

Entradas:

$X_0$ = Botão retentivo de 2 posições, sendo, na posição 1, automático; na posição 2, manual.

$X_1$ = Sensor S1

$X_2$ = Sensor S2

$X_3$ = Botão liga pulsante

$X_4$ = Botão desliga pulsante

Nota: O botão retentivo na entrada $X_0$, na posição 1 (automático) emite um sinal na entrada. Se na posição 2 (manual) não emite sinal na entrada.

Saída:

$Y_0$ = Bomba d’água

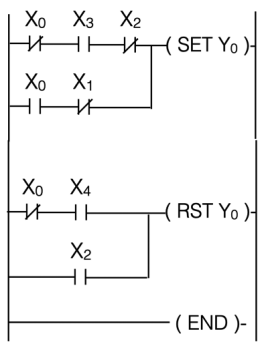

O programa em Ladder instalado no CLP é o seguinte:

Analisando-se o programa, constata-se que o sistema em

Os Controladores Lógicos Programáveis (CLP) foram desenvolvidos na segunda metade do século passado e hoje têm aplicação acentuada na indústria.

A seguinte caracterização NÃO descreve adequadamente um CLP:

Um técnico de eletricidade está configurando uma chave para a entrada digital de um Controlador Lógico Programável (CLP). Para garantir que a entrada do CLP identifique um estado “ALTO”, quando a chave estiver aberta, e “BAIXO”, quando a chave estiver fechada, o técnico optou por utilizar um resistor de pull-up. A entrada digital do CLP possui as seguintes especificações:

• Tensão de alimentação: 24V;

• Resistência interna da entrada: 6k$\Omega$;

• Tensão mínima para identificação de estado “ALTO”: 20V.

Além disso, o resistor de pull-up não deve dissipar mais do que 0,6W (600mW) para garantir sua durabilidade e segurança no circuito.

Qual deve ser o valor da resistência de pull-up para atender a todas essas especificações?

A STMicroelectronics é uma empresa europeia de semicondutores que tem, em sua linha de produtos, a família STM32 de microcontroladores, que trabalha com palavra (word) de 32 bits. Um determinado microcontrolador dessa família tem uma memória de programa de 64 kword.

A quantidade total de bits nessa memória de programa é

Um controlador lógico programável (CLP) com sinais de entrada analógica faz uso de conversores analógico-digitais (A/D). Supondo que o A/D tenha 10 bits e as entradas analógicas tenham faixa de medição de 0 V a 10 V, a sensibilidade do A/C é, aproximadamente, de

Controladores Lógicos Programáveis (CLPs) são amplamente utilizados em ambientes industriais, normalmente para o controle direto de um processo. Qual das afirmações abaixo está INCORRETA sobre estes dispositivos?

Na sinalização associada ao canal (CAS), duas janelas de tempo de voz podem enviar simultaneamente sinais de linha na janela 16. O uso da janela 16 é compartilhado pelas janelas de tráfego em uma sequência contínua de 16 quadros (multiquadro). Sabendo-se que no primeiro quadro a janela 16 é utilizada para controle do multiquadro, quais as janelas de tempo de voz são controladas na janela 16 do quadro 5?
