Questões de Concurso sobre Multiplexação e múltiplo acesso

A técnica SDMA se baseia no uso de múltiplas antenas para transmitir e receber informações em diferentes direções.

A multiplexação de sinais permite a transmissão de vários sinais em um mesmo canal. Na técnica FDM (frequency division multiplexing) diversos canais compartilham a banda de frequências de um canal. No sistema de telefonia analógica, onde cada canal de telefonia ocupa 4 kHz de banda, são padronizados grupos básicos de 12 canais, ocupando a banda de 60 a 108 kHz. O nível seguinte de multiplexação FDM é denominado de super grupo, com o agrupamento de 5 grupos básicos totalizando 60 canais e ocupando a banda de 312 a 552 kHz. Para formar o super grupo, cada grupo básico é modulado por uma portadora distinta e não há banda de guarda entre os 5 grupos.

Sabendo que o processo de modulação utilizado para a formação dos grupos básicos e do super grupo é o AM-SSB, utilizando a banda lateral inferior (LSB), as frequências das portadoras do 1º grupo e do 5º grupo serão respectivamente:

A multiplexação é fundamental para maximizar a eficiência e a capacidade de transmissão de informações, permitindo a combinação e a transmissão simultânea de múltiplos sinais em um único canal de comunicação.

Assinale a alternativa que apresenta uma característica correta da multiplexação FDM.

Na multiplexação por divisão de tempo (TDM), time slots são divisões não contíguas no tempo.

Em um sistema de comunicação, um dos componentes do transmissor é o multiplexador; o processo de multiplexação de um sinal altera a frequência original de transmissão do sinal, e o torna mais compatível com o meio de transmissão.

Com relação ao processo de multiplexação conhecido como Hierarquia Digital Síncrona (SDH), assinale V para afirmativa verdadeira e F para a falsa.

( ) As taxas de transmissão envolvidas inviabilizam a implementação da hierarquia SDH em rádio digitais ponto-a-ponto.

( ) É possível a retirada e inserção de informação de um tributário sem a sua demultiplexação.

( ) O quadro do nível STM-N possui uma duração igual a N ×125𝜇𝑠 e número de bits igual a N × 19440.

As afirmativas são, respectivamente,

Os padrões PDH, com arquitetura assíncrona, e SDH, com arquitetura síncrona, são muitos usados na transmissão de sinais digitais multiplexados e têm como base de transmissão a técnica do FDM (Multiplexação por Divisão de Frequência).

Um canal analógico de transmissão de TV é um exemplo básico de uma das primeiras técnicas de multiplexação; nesse caso, a portadora de áudio é transmitida junto com a portadora de vídeo, dentro de um canal de 6 MHz.

Considere que, em um sistema de telefonia digital, um sinal de voz com banda de 300 Hz a 3.500 Hz é digitalizado com uma taxa de 8.000 amostras por segundo e transmitido em pacotes de 64 kbps. Nesse caso, a taxa de amostragem mínima para garantir a qualidade do sinal está assegurada.

Os primeiros MUX (multiplexadores) desenvolvidos, antes dos anos 1960, começaram a ser usados nas redes telefônicas, com padrão PDH, transmitindo até 32 canais com 64 kbps, o que corresponde a um canal multiplexado de 2.048 Mbps. Nesse padrão, os MUXs eram ligados em série até uma hierarquia de Nível 5, com uma saída final de mais de 565 Mbps, proporcionando milhares de ligações telefônicas ao mesmo tempo na rede.

Num projeto de Multiplexação no Domínio do Tempo (TDM), para um sistema de comunicação cabeado, é necessário multiplexar 64 canais telefônicos. No entanto, só há disponível multiplexadores 8 : 1. Ainda assim é possível realizar o projeto se os multiplexadores disponíveis forem dispostos numa forma de uma associação chamada “em série”. Quantos multiplexadores 8 : 1 serão necessários para a realização do projeto?

O sistema que opera com a multiplexação no domínio da frequência (FDM) é caracterizado pelo fato de ocupar diversos canais com várias faixas de frequências, em suportes de transmissão idênticos.

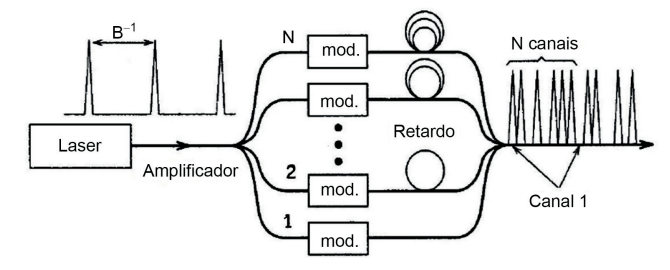

A Figura abaixo ilustra um multiplexador TDM óptico, baseado em linhas de retardo. Um laser gera o trem de pulsos inicial a uma taxa de B bps (bits por segundo), que é a taxa de dados de um único usuário. Esse trem é dividido para os N usuários, que inserem seus bits de informação por meio de moduladores ópticos (mod.), bloqueando ou deixando passar o pulso original. Cada um dos N usuários sofre diferentes retardos e é inserido no seu espaço (slot) de tempo adequado a intervalos de 1/NB.

Considerando-se que o usuário de índice n (n = 1, ..., N) ocupa o n-ésimo slot de tempo, qual é a expressão para o retardo inserido pela linha de retardo do n-ésimo usuário?

A modulação 64-QAM é utilizada nos sistemas ATSC, DVB e ISDB, nos modos de transmissão via cabo, e apresenta 4 bits de informação, resultando em 64 símbolos.

Uma técnica difundida em comunicações é o múltiplo acesso por divisão de código CDMA, que trabalha com a técnica de espalhamento espectral. Para gerar o espalhamento no espectro de frequências do canal, é utilizada uma sequência pseudoaleatória.

As redes sem fio padrão IEEE 802.11 utilizam diferentes técnicas de multiplexação.

É correto afirmar que o padrão 802.11n, atualmente renomeado para Wi-Fi 4, utiliza a técnica de multiplexação

Para atender os serviços 5G, pode-se utilizar dois conceitos técnicos, denominados múltiplas entradas e múltiplas saídas-MIMO, de distribuição de sinais Beamforming, que melhoram a relação sinal-ruído-interferência, que é importante para a obtenção de uma maior taxa de transferência de dados.

As técnicas de multiplexação CDMA e TDM estão essencialmente atreladas às características de transmissão, embora as técnicas de múltiplo acesso tenham características de tráfego em sua transmissão.

Pretende-se multiplexar em frequência 5 canais analógicos, cada um com 200kHz de largura de banda. É necessária uma banda de guarda de 50kHz entre os canais para evitar interferências.

A largura correta de banda total mínima necessária para transportar este sinal, em MHz, é igual a

Assinale a alternativa que apresenta corretamente uma técnica de multiplexação.
