Questões de Concurso sobre Transmissão e Recepção

Se uma estação de radiodifusão FM aumenta o do sinal modulado para valores maiores que 75 kHz, esse sinal poderá ter largura espectral maior que a permitida. Por outro lado, se ela reduz o , a área de cobertura desse sinal será reduzida, uma vez que a diminuição do causa redução da potência do sinal radiado.

Sistemas de comunicações móveis podem ser afetados pelo efeito Doppler.

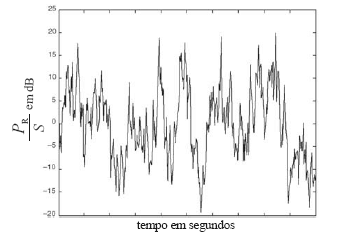

Considere-se que, após ter sido instalado um dos enlaces ponto-a-ponto da rede de transporte descrita, tenha sido realizada, em função do tempo, em segundos, uma medição da razão entre a potência do sinal — PR — na entrada do sistema receptor e a sensibilidade desse receptor — S —, para determinada taxa de erro de frame, e tenha sido obtido o gráfico ilustrado a seguir.

Nessa situação, sabendo-se que esse enlace foi projetado para apresentar taxa de indisponibilidade por degradação da taxa de erro de frame de 0,01%, é correto afirmar que o referido enlace apresenta taxa de indisponibilidade incompatível com o especificado em projeto. É correto afirmar, ainda, que essa incompatibilidade deve-se a desvanecimento, que pode ser plano ou seletivo em freqüência. O uso de técnicas de diversidade espacial, temporal e em freqüência pode ser eficaz na resolução desse problema, mas pode acarretar a diminuição do tamanho do enlace e a necessidade da inserção de nova estação repetidora.

É possível implementar corretamente o diagrama de blocos ilustrado na figura III, substituindo-se os M blocos misturador – integrador indicados por (II), nessa figura, por apenas um único filtro.

Como o canal é do tipo Rayleigh, o sinal recebido, indicado por (I) na figura III, é imune a distorção por interferência intersimbólica, independentemente de o canal ser do tipo cosseno-levantado.

O período de amostragem utilizado no dispositivo indicado por (II) na figura é igual a 125 :s, para sistemas que operam com banda base de voz de 4 kHz e taxa de amostragem mínima de Nyquist.

De acordo com a teoria de Nyquist, é correto afirmar que a banda ocupada pelo sinal é maior ou igual a 310 MHz.

O valor indicado por V é superior a -117 dBm.

Com base na figura apresentada, é correto inferir que a rede VSAT descrita tem arquitetura do tipo two-way meshed, que, comparado à arquitetura do tipo two-way star-shaped, apresenta melhor desempenho em latência, sendo mais adequada a aplicações do tipo telefonia, em especial a aplicações do tipo VoIP. Nessa arquitetura, o uso de tecnologia MCPC (multiple channel/connection per carrier) permite o emprego de técnica de acesso ao satélite do tipo FDMA, em que, para que a rede opere corretamente, é necessário que o transponder utilizado do satélite seja dividido em N × (N – 1) sub-bandas, sendo N o número de elementos da rede.

Em sistemas WCDMA, o sincronismo entre as estações rádio-base é necessário, sendo o sistema GPS (global positioning system) utilizado para garantir essa especificidade. A impossibilidade do uso do sistema GPS na sincronização de estações localizadas em ambientes indoor, tais como centros comerciais e estações de metrô, dificulta a implantação de estações rádio-base WCDMA nesses ambientes. Essa dificuldade fez com que a interoperabilidade do sistema WCDMA com sistemas do padrão IEEE 802.11 e IEEE 802.16 fosse especificada pelo 3GPP. Sistemas WCDMA atuais implementam essa interoperabilidade.

Para a proteção contra desvanecimentos, de forma a permitir o alcance de níveis aceitáveis de disponibilidade, é correto, nos enlaces ponto-a-ponto da rede de distribuição descrita, o uso de rádios em configuração do tipo (n+1). Nesse caso, utilizam-se equipamentos de rádio com sistemas de comutação, que são constituídos, basicamente, de circuitos derivadores e detectores de qualidade de sinal e chaves de comutação. No caso da rede de transporte apresentada, o uso de chaves do tipo hitless é preferível ao uso de chaves convencionais, caso se deseje uma menor perda de sincronismo quando ocorre a transferência do sinal de um canal principal para o de proteção.

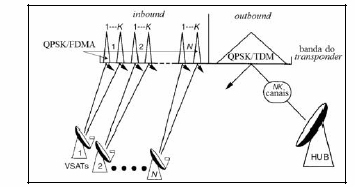

Quando se deseja um sistema por demanda e com agilidade e rapidez no uso da banda de freqüência do transponder, é adequado à rede VSAT descrita o emprego do esquema de uso do transponder do satélite apresentado na figura a seguir. Nesse esquema, cuidado especial dever ser dado na definição das potências empregadas nas estações, principalmente na estação HUB e em condições de operação na saturação do transponder, de forma a minimizar efeitos de interferência por intermodulação e alargamento de banda ocupada pelo espectro dos sinais oriundos das estações.

Para que aplicações DWDM possam ser implantadas em redes ópticas de longa distância já existentes, é necessário que sejam utilizadas fibras com dispersão cromática nula para os comprimentos de onda a serem utilizados, pois a dispersão cromática acarreta incremento de intermodulação, fenômeno decorrente de efeitos não-lineares provocados pela alta intensidade do sinal óptico injetado na fibra em aplicações DWDM.

A modulação utilizada para obter é do tipo QAM.

Em comparação a uma rede de barramento, na rede em estrela, apesar da maior quantidade de equipamentos e cabos, a detecção de falhas pode ser mais fácil.

Entre as técnicas de modulação utilizadas em aplicações DWDM denominadas PSBT (phase shaped binary transmission) e DPSK (differential phase shift keying), a PSBT é a que permite melhor condicionamento dentro de uma largura de banda definida, porém apresenta pior desempenho de BER (bit error rate) para uma dada razão entre potência de sinal óptico e potência de ruído.
