Questão Q25252 - Engenharia Elétrica e Engenharia Eletrônica

Question

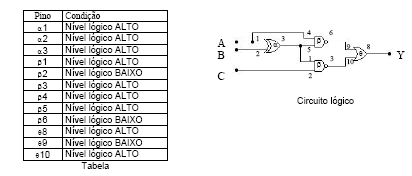

Considerando o circuito abaixo, verifica-se que, quando a entrada C = 0, independentemente dos níveis lógicos das entradas A e B, o nível lógico da saída Y é alto. Ao testar todos os pinos dos circuitos integrados com os valores de entrada A = B = 1 e C = 0, obteve-se a tabela seguinte:

Imagem associada para resolução da questão

Qual é a opção correta?

A

Existe uma falha na porta q, uma vez que sua saída q8 deveria estar em nível lógico BAIXO.

B

Existe uma falha na porta b, uma vez que sua saída b6 deveria estar em nível lógico ALTO.

C

Existe uma falha na porta a, uma vez que sua saída a3 deveria estar em nível lógico BAIXO.

D

Não existe falha nas portas lógicas, pois a saída Y está em nível lógico ALTO para os referidos valores de entrada.

Gran Questões · Accepted Answer

Existe uma falha na porta a, uma vez que sua saída a3 deveria estar em nível lógico BAIXO.

Gran Questões · Answer

Existe uma falha na porta q, uma vez que sua saída q8 deveria estar em nível lógico BAIXO.

Gran Questões · Answer

Existe uma falha na porta b, uma vez que sua saída b6 deveria estar em nível lógico ALTO.

Gran Questões · Answer

Não existe falha nas portas lógicas, pois a saída Y está em nível lógico ALTO para os referidos valores de entrada.
