Q458124

Engenharia Elétrica e Engenharia Eletrônica Circuitos

Ano: 2011

Prova: SELETRIX Concursos - EMGEPRON - Engenheiro - Área: Eletricista - 2011

Considere o enunciado a seguir e a Figura 3 para responder às três próximas questões. A Fonte E1 possui resistência interna de 0,5 Ω e a Fonte E2 resistência interna de 0,6 Ω.

Imagem associada para resolução da questão

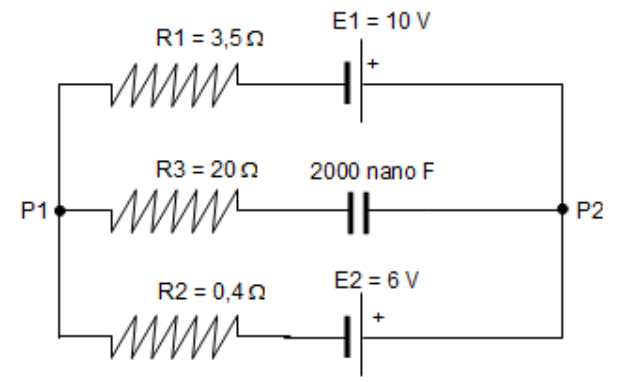

Figura 3 – Circuito misto (Resistor / Capacitor

Após o capacitor estar carregado foi medida a carga do mesmo que apresentou o valor de:

22,4 μC.

7,6 μC.

13,6 μC.

9,6 μC.
