Ano: 2007
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - TRF 4 - Analista Judiciário - Área Engenharia Elétrica - 2007

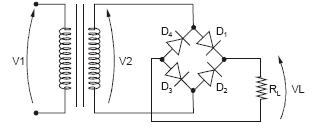

No circuito abaixo, os diodos são de silício e o transformador possui a especificação seguinte:

127V × 15V − 2A.

O valor de pico da tensão retificada na carga vale, aproximadamente,

A
7,5 V
B
15,0 V
C
17,5 V
D
20,0 V
E
24,0 V
