Um ventilador de parede não está funcionando. Os pontos de acesso para testes são os do...

Ano: 2005
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - TRT 11 - Técnico Judiciário - Área Serviços Gerais - Especialidade: Telecomunicações - 2005

Um ventilador de parede não está funcionando. Os pontos de acesso para testes são os dois pinos do plugue (I e II), os dois terminais da chave (III e IV) e os dois terminais do enrolamento do motor (V e VI), conforme o esquema abaixo:

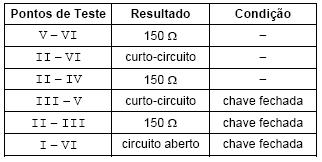

Com o plugue desligado da tomada, os testes foram realizados por um multímetro digital na escala de 200 Ω, cujos resultados encontram-se na tabela abaixo:

O provável problema do ventilador é

A

enrolamento do motor interrompido (V e VI).

B

interrupção no fio entre o plugue (II) e o terminal do motor (VI).

C

interrupção no fio entre a chave (IV) e o terminal do motor (V).

D

interrupção no fio entre o plugue (I) e a chave (III).

E

chave defeituosa.
