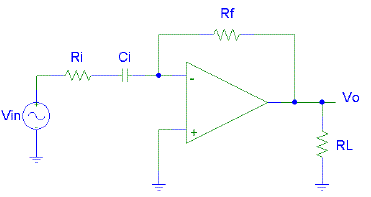

A figura abaixo apresenta um circuito diferenciador utilizando um amplificador operacional ideal:
Onde: Ri = 2kΩ, Rf = 6kΩ, RL = 1MΩ, Ci = 1μF, Vin é o sinal de entrada e Vo é o sinal de saída.
Para o circuito apresentando, considerando-o em regime permanente senoidal, qual o valor para a frequência angular torna o módulo do ganho do diferenciador unitário?
