Questão Q2413137 - Engenharia Elétrica e Engenharia Eletrônica

Question

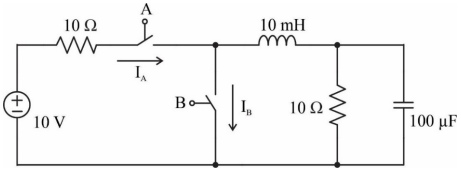

Considere o circuito abaixo que possui dois interruptores ideias, para responder às questões 28 e 29.

Imagem associada para resolução da questão

Considere que o circuito esteja em regime permanente com os interruptores A e B abertos e não há energia armazenada no capacitor e no indutor. Considere que no instante t = 0 a chave A seja fechada.

Qual será a corrente na chave A (I_A) no instante exatamente após o fechamento da chave (t = 0⁺) e qual será a corrente na chave A quando o sistema estiver em regime permanente (t → ∞), respectivamente?

A

I_A(0⁺) = 0 A • I_A(∞) = 0 A

B

I_A(0⁺) = 0 A • I_A(∞) = 0,5 A

C

I_A(0⁺) = 0,5 A • IA(∞) = 0,5 A

D

I_A(0⁺) = 0,5 A • I_A(∞) = 1 A

E

I_A(0⁺) = 1 A • I_A(∞) = 0 A

Gran Questões · Accepted Answer

IA(0+) = 0 A • IA(∞) = 0,5 A

Gran Questões · Answer

IA(0+) = 0 A • IA(∞) = 0 A

Gran Questões · Answer

IA(0+) = 0,5 A • IA(∞) = 0,5 A

Gran Questões · Answer

IA(0+) = 0,5 A • IA(∞) = 1 A

Gran Questões · Answer

IA(0+) = 1 A • IA(∞) = 0 A
