Considere o circuito abaixo, sendo expressão de 𝑉𝑜 = 3�...

Q2497595

Engenharia Elétrica e Engenharia Eletrônica Circuitos com Amplificadores e com conversores de dados

Ano: 2021

Prova: COSEAC - UFF - Engenheiro - Área Eletrônica - 2021

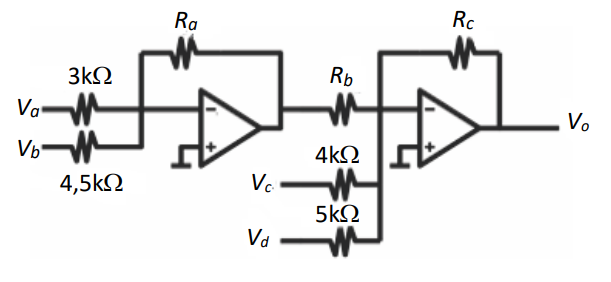

Considere o circuito abaixo, sendo expressão de 𝑉_𝑜 = 3𝑉_𝑎 + 2𝑉_𝑏 − 2,5𝑉_𝑐 + 1,5𝑉_𝑑. A opção que indica, corretamente, possíveis valores das resistências de Ra, Rb e Rc que atenderiam a expressão de Vo é:

R_a = 9 kΩ, Rb = 10 kΩ e Rc = 9 kΩ

R_a = 10 kΩ, Rb = 9 kΩ e Rc = 9 kΩ

R_a = 10 kΩ, Rb = 9 kΩ e Rc = 10 kΩ

R_a = 9 kΩ, Rb = 9 kΩ e Rc = 9 kΩ

R_a = 9 kΩ, Rb = 10 kΩ e Rc = 10 kΩ
