Analise as afirmativas sobre o diagrama de Ladder...

Q2890414

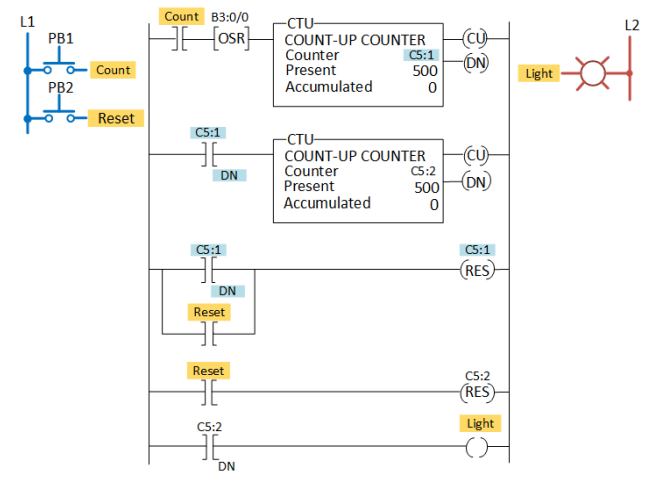

A Figura abaixo ilustra um programa representado um diagrama Ladder. Baseado nela, responda às questões 11 e 12.

Imagem associada para resolução da questão

Analise as afirmativas sobre o diagrama de Ladder apresentado acima.

I) O diagrama apresenta uma interconexão em cascata de dois contadores.

II) O contador C5:1 tem um valor predefinido de 50 e o contador C5:2 tem um valor predefinido de 50.

III) O diagrama apresenta uma interconexão em paralelo de dois contadores.

IV) O contador C5:1 tem um valor predefinido de 500 e o contador C5:2 tem um valor predefinido de 500.

V) O diagrama apresenta uma interconexão em cascata de dois temporizadores.

Estão corretas,

I e IV, apenas.

II e III, apenas.

II, III e V, apenas.

I e II, apenas.

I, IV e V, apenas.
