O circuito representado na figura a seguir é composto por duas fontes de tensão CC e sete resistores. Assinale a alternativa que apresenta, respectivamente, o módulo da corrente no resistor R2 em amperes e a tensão no resistor R7 em Volts.

O circuito representado na figura a seguir é composto por...

Q3074647

Prova: FUNDEP - CEMIG - Técnico em Eletroeletrônica - 2023

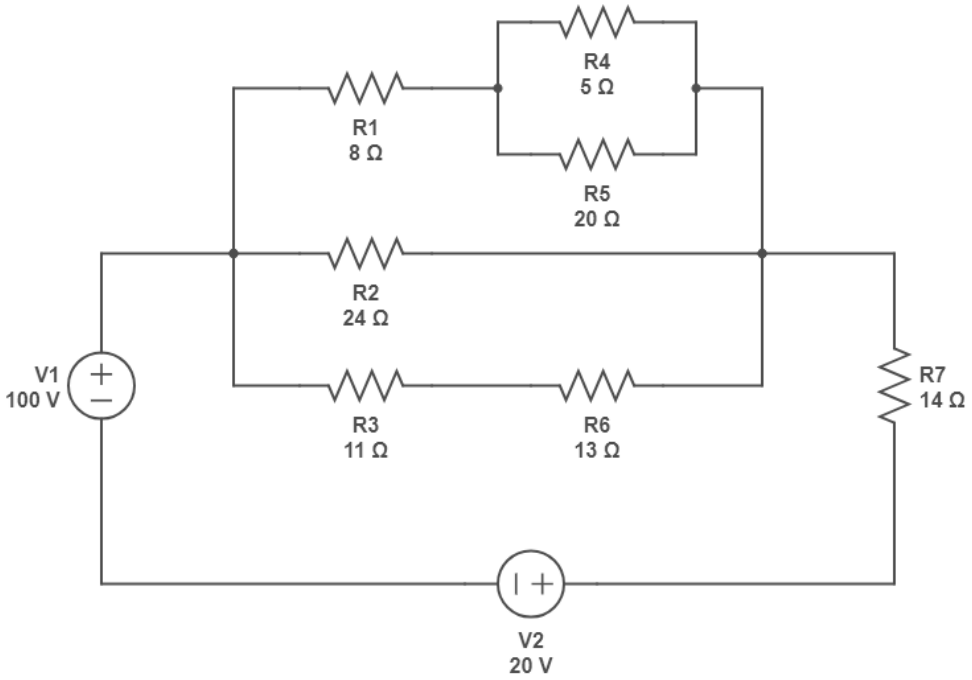

O circuito representado na figura a seguir é composto por duas fontes de tensão CC e sete resistores.

Imagem associada para resolução da questão

Assinale a alternativa que apresenta, respectivamente, o módulo da corrente no resistor R2 em amperes e a tensão no resistor R7 em Volts.

4 A e 56 V

6 A e 84 V

2 A e 84 V

1 A e 56 V
