Q3100165

Engenharia Elétrica e Engenharia Eletrônica Automação e Controle

Ano: 2023

Banca: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo - IFES

Prova: IFES - IFES - Profissional de Engenharia - Área: Elétrica - 2023

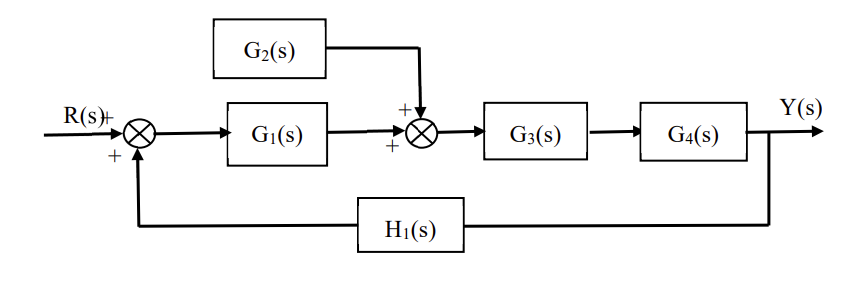

Marque a opção correspondente à relação entre a saída e a entrada do diagrama de blocos.

Imagem associada para resolução da questão

$\frac{Y ( s )}{R ( s )} = \frac{( G _{1} ( s ) + G _{2} ( s ) ) ( G _{3} ( s ) G _{4} ( s ) )}{1 - ( G _{1} ( s ) + G _{2} ( s ) ) ( G _{3} ( s ) G _{4} ( s ) H _{1} ( s ) )}$

$\frac{Y ( s )}{R ( s )} = \frac{( G _{1} ( s ) + G _{2} ( s ) ) ( G _{3} ( s ) G _{4} ( s ) )}{1 + ( G _{1} ( s ) + G _{2} ( s ) ) ( G _{3} ( s ) G _{4} ( s ) H _{1} ( s ) )}$

$\frac{Y ( s )}{R ( s )} = \frac{( G _{1} ( s ) - G _{2} ( s ) ) ( G _{3} ( s ) G _{4} ( s ) )}{1 - ( G _{1} ( s ) + G _{2} ( s ) ) ( G _{3} ( s ) G _{4} ( s ) H _{1} ( s ) )}$

$\frac{Y ( s )}{R ( s )} = \frac{( G _{1} ( s ) - G _{2} ( s ) ) ( G _{3} ( s ) G _{4} ( s ) )}{1 + ( G _{1} ( s ) + G _{2} ( s ) ) ( G _{3} ( s ) G _{4} ( s ) H _{1} ( s ) )}$

$\frac{Y ( s )}{R ( s )} = \frac{( ( G _{1} ( s ) - G _{2} ( s ) ) G _{3} ( s ) G _{4} ( s ) )}{1 - ( G _{1} ( s ) - G _{2} ( s ) ) ( G _{3} ( s ) G _{4} ( s ) H _{1} ( s ) )}$
