O diagrama de blocos a seguir representa corretamente o...

Q3639583

Engenharia Elétrica e Engenharia Eletrônica Diagramas de Blocos e de Bode

Ano: 2025

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - TRF 6 - Analista Judiciário - Área Apoio Especializado - Especialidade: Engenharia Elétrica - 2025

Considerando que um sistema linear tenha a função de transferência dada por $G (s) = \frac{3}{s ( s + 2 )}$ , julgue os próximos itens, a respeito de teoria de controle.

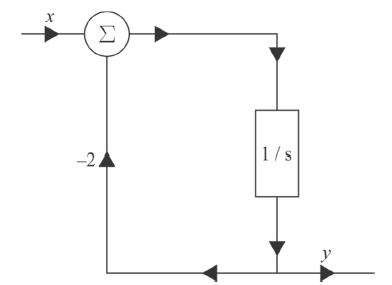

O diagrama de blocos a seguir representa corretamente o sistema linear em questão.

Imagem associada para resolução da questão

Certo

Errado
