Observar o circuito abaixo:O valor em volts de Vx em relação ao valor de 12V da fonte é...

Ano: 2025
Banca: Objetiva Concursos
Prova: Objetiva Concursos - Prefeitura de Rio Negro - Engenheiro Eletricista - 2025

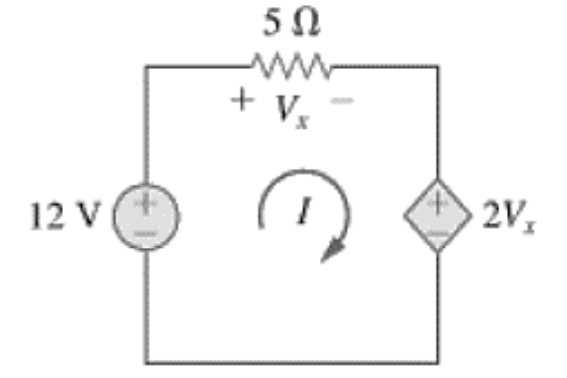

Observar o circuito abaixo:



O valor em volts de Vx em relação ao valor de 12V da fonte é igual a:

A

5/3 da tensão elétrica da fonte.

B

4/3 da tensão elétrica da fonte.

C

2/3 da tensão elétrica da fonte.

D

1/3 da tensão elétrica da fonte.
