Um aumento de 10% no valor da capacitância de C1 provocaria...
1
Q3911110
Engenharia Elétrica e Engenharia Eletrônica
Dielétricos, capacitância e ferromagnetismo dos materiais
Teclas de Atalhos
Compartilhar

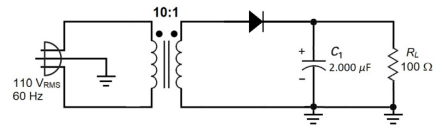

O circuito analógico a seguir representa o diagrama esquemático simplificado de uma fonte de tensão contínua não regulada. O transformador possui uma razão de espiras primário-secundário de 10:1, sendo alimentado por uma tensão de 110 VRMS no primário.
Com base nessas informações, julgue os itens a seguir.
Um aumento de 10% no valor da capacitância de C1 provocaria um aumento na tensão de ripple na saída da fonte.
