No circuito a seguir, a frequência da fonte de excitação é ω rad/s, as capacitâncias e indutâncias têm valores diferentes entre si (L1 ≠ L2, e C1 ≠ C2) e as variáveis relativas à tensão e à corrente são indicadas na forma fasorial.A partir das informações fornecidas, julgue os itens que se seguem. Considerando o circuito como um quadripolo e assumindo que Vi é a tensão de entrada, o módulo da admitância de entrada de curto-circuito tende a um valor nulo para ω2 = L2.C11.

Considerando o circuito como um quadripolo e assumindo que...

Q4035569

Engenharia Elétrica e Engenharia Eletrônica Coordenação da proteção e Cálculos de curto-circuito

Ano: 2025

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - TJ PA - Analista Judiciário - Área Engenharia Elétrica - 2025

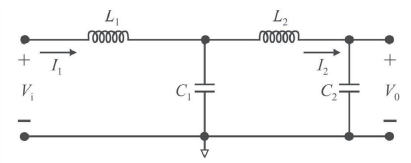

No circuito a seguir, a frequência da fonte de excitação é ω rad/s, as capacitâncias e indutâncias têm valores diferentes entre si (L₁ ≠ L₂, e C₁ ≠ C₂) e as variáveis relativas à tensão e à corrente são indicadas na forma fasorial.

Imagem associada para resolução da questão

A partir das informações fornecidas, julgue os itens que se seguem.

Considerando o circuito como um quadripolo e assumindo que V_i é a tensão de entrada, o módulo da admitância de entrada de curto-circuito tende a um valor nulo para ω²= $\frac{1}{L _{2 .} C _{1}}$ .

Certo

Errado
