O ganho de tensão do circuito, dado por vs / ve, tem sinal...
1
Q4035730
Teclas de Atalhos
Compartilhar

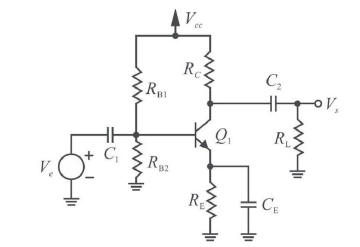

No circuito amplificador a seguir, o transistor bipolar tem parâmetros β = hfe = hFE = 100, RE - 3,1 kΩ, RC = 3,3 kΩ, RB1 = 80 kΩ, RB2 = 40 kΩ, RL = 4 kΩ e VCC = 12V. As tensões de polarização na base, no coletor e no emissor do transistor são VB = 3,8 V, VC = 80V e VE = 3,1 V, respectivamente. Todos os capacitores têm valores tais que, na faixa de frequências dos sinais a serem amplificados, podem ser considerados como um curto-circuito.
Com base nessas informações, julgue os itens a seguir.
O ganho de tensão do circuito, dado por / , tem sinal negativo e módulo maior que 300.
