identificar se há a necessidade de ampliações, reforços e melhorias na rede básica para viabilização técnica do acesso.

Em relação a equipamentos de medição, avalie as afirmativas a seguir:

I. Possuindo-se um amperímetro, com fundo de escala apropriado para a medição da corrente que passa em uma carga, cujo valor da reatância conhecemos, e conhecendose a tensão aplicada, é possível determinar o valor da potência ativa dissipada pela carga.

II. O wattímetro não se presta a medição de potência de circuitos de corrente contínua, pois esta não produz variação de campo magnético, assim como a tensão contínua também não produz variações no campo magnético e, portanto, não possibilita conjunção dos campos necessários para movimentar o ponteiro do medidor.

III. Dispondo-se de um voltímetro e um amperímetro, adequados às medidas as quais se pretende realizar em corrente alternada, podemos encontrar o valor da potência ativa dissipada em uma impedância desde que se conheçam os valores da tensão e corrente medida por esses aparelhos.

Assinale:

Supondo-se que, sob condições normais de operação, em regime permanente e por um longo período do dia, a freqüência do SIN seja igual, em média, a 59,7 Hz, é correto afirmar que esse valor encontra-se dentro da faixa de variação de freqüência admitida para o SIN operando sob condições normais.

Desprezadas as perdas associadas, em um sistema suprido por energia elétrica e que apresente como saída um conjugado mecânico, a energia elétrica de entrada é igual à energia mecânica mais o aumento na energia armazenada no campo de acoplamento.

A Empresa de Pesquisa Energética (EPE) é responsável por preservar os padrões de desempenho da rede básica no que se refere à manutenção das instalações disponíveis, de acordo com padrões requeridos nos contratos de prestação de serviços de transmissão.

Em sistemas de conversão eletromecânicos, ocorrem perdas nos circuitos elétricos (nas resistências dos enrolamentos) e perdas mecânicas, por exemplo, na forma de atrito e ventilação no sistema mecânico.

A memória de massa serve para o registro do perfil de carga por um período de dias, considerando um dado intervalo de integração das grandezas medidas.

Na estrutura de um diodo de junção P-N, existem três terminais, a saber: um anodo, um catodo e um terminal para injeção de nível de sinal CC, o qual permite que o diodo venha a conduzir qualquer que seja a tensão aplicada a seus terminais.

A característica i _D versus v _D indica que o diodo opera como uma chave eletrônica, a qual fica desligada na região II da característica e ligada na região I.

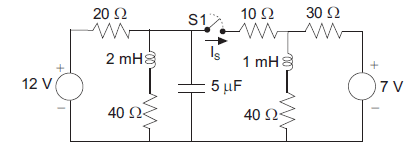

A figura acima apresenta um circuito de corrente contínua funcionando em regime permanente com a chave S1 aberta. Em determinado instante, a chave S1 é fechada. Imediatamente em seguida, o módulo da corrente I_S, em ampères, que atravessa a chave S1, é, aproximadamente,

A ilustração mostra um quadro de distribuição de uma instalação elétrica residencial.

Assinale a alternativa que identifica os barramentos I, II e III.

I II III

Em um sistema de distribuição de energia elétrica, os capacitores shunts (em derivação) são utilizados para se reduzir a intensidade da tensão no ponto onde são instalados; em geral, eles precisam ser ligados durante o período de carga leve para se evitar que tensões muito elevadas danifiquem equipamentos dos consumidores.

No tubo de raios catódicos de um osciloscópio, o catodo é o elemento responsável pela emissão dos elétrons.

Em relação às barras de geração, de carga e oscilante (swing) de um fluxo de carga, avalie as seguintes afirmativas:

1) em geral, os módulos das tensões são fixados nas Barras de Carga;
2) a única barra que não é especificada a potência Ativa é a Barra swing;
3) em todas as barras do sistema devem ser especificadas as potências reativa ou o módulo de tensão;
4) em geral os módulos das tensões são fixados nas Barras da Carga;
5) em todas as Barras do sistema, devem ser especificadas as Potências Ativas;
6) algumas vezes, fixa-se a potência reativa nas barras dos geradores.

São corretas as seguintes afirmativas:

O Programa Luz Para Todos (Programa Nacional de Universalização do Acesso e Uso da Energia Elétrica), estabelecido pelo Decreto 4873, de 11 de novembro de 2003, tem como objetivo levar energia elétrica para a população do meio rural, servindo para apoiar as concessionárias de distribuição de energia elétrica no cumprimento das metas de universalização atribuídas pela ANEEL, de acordo com art. 14 da Lei 10.438, de 26 de abril de 2002, alterado pela Lei 10.762, de 11 de novembro de 2003. Com relação ao Programa Luz Para Todos, é INCORRETO afirmar que:

O símbolo II trata-se de uma válvula globo.
