A rede de distribuição da Figura 3 está instalada em um terreno irregular, onde a estrutura W encontra-se no vale, exposta a um esforço de:
A
Balizamento do solo.
B
Esticamento do solo.
C
Trancamento do solo.
D
Tensionamento do solo.
E
Arrancamento do solo.
Disjuntores são chaves seccionadoras especiais que permitem a abertura de circuitos de potência sob condições de carga. Para tanto, seus contatos são imersos em dielétricos fluidos especiais, como óleo mineral ou gás. Com relação à ação de abertura dos contatos do disjuntor e ao óleo mineral para disjuntores, assinale a alternativa incorreta.
A
Na abertura dos contatos, manifesta-se um arco entre as partes, onde são desenvolvidas altas temperaturas, da ordem de 2.000 a 3.000oC.
B
Quando da abertura do arco entre os contatos, a perfuração do dielétrico é irreversível.
C
Os requisitos do óleo para disjuntores são rigidez dielétrica e resistividade elevadas, fraca tendência de se carbonizar sob a ação do arco elétrico.
D
A ação do arco elétrico proveniente das altas temperaturas atingidas no corte resulta na decomposição parcial do óleo, com a formação de produtos gasosos e sólidos.
E
As principais funções do óleo isolante são: garantir o isolamento elétrico, extinguir descargas parciais e arcos elétricos, e servir como meio de troca térmica para a refrigeração do equipamento.
A
0,2
B
0,4
C
0,6
D
0,8
E
1,0
Como prevenção contra os efeitos de movimentação de terra, os cabos de média tensão devem ser instalados, considerando o terreno normal e a possibilidade de travessia de vias acessíveis a veículos, a uma distância em relação à superfície do solo, no mínimo, de:
A
0,75 m.
B
0,80 m.
C
0,90 m.
D
1,20 m.
E
1,50 m.
Nos sistemas de distribuição de energia são utilizados transformadores com a finalidade de
A
rebaixar a tensão.
B
elevar a tensão.
C
regular a tensão.
D
transformar CC em CA.
E
transformar CA em CC.
Sobre os reguladores de tensão em sistemas de distribuição de energia elétrica, assinale a alternativa correta.
A
No mercado, só existe um tipo de regulador de tensão, o regulador de tensão autobooster.
B
Os reguladores de tensão são utilizados em sistemas de distribuição de 15 a 100 kV.
C
Os reguladores de tensão autobooster são reguladores complexos, só utilizados em projetos especiais.
D
Não é comum a utilização de reguladores de tensão em redes de distribuição rurais, devido ao seu comprimento longo.
E
Os reguladores trifásicos normalmente são utilizados na regulação da tensão nas barras das subestações de distribuição, enquanto os reguladores monofásicos são comumente aplicados ao longo dos alimentadores de distribuição.
Analise o quadro a seguir em que se listam ações relacionadas ao dimensionamento da rede secundária.
• Equilibrar as fases da rede.
• Fechar a rede em anel.
• Realocar o transformador.
• Dividir o circuito secundário.
• Trocar condutores em trechos críticos.
• Transformar os circuitos monofásicos em trifásicos.
Essas ações visam a:
A
corrigir os níveis de tensão.
B
determinar a configuração da rede.
C
dimensionar os transformadores.
D
selecionar a bitola dos condutores.
Analise as seguintes afirmativas relativas à proteção dos sistemas de distribuição de energia elétrica, assinalando com V as verdadeiras e com F as falsas.
( ) Os alimentadores apresentam particularidades quanto aos defeitos a que são submetidos, gerando necessidades específicas de projeto.
( ) Ao longo dos alimentadores troncos, recomenda-se a utilização de proteção com religadores, a fim de permitir manobras com outros alimentadores.
( ) Os religadores ou seccionadores são equipamentos indispensáveis na proteção de cargas conectadas no início dos ramais.
( ) As chaves fusíveis são os elementos mais utilizados na proteção de redes de distribuição urbanas.
Assinale a sequência CORRETA.
A
F F V V
B
F V F V
C
V F F V
D
V F V F
O seccionalizador é um equipamento utilizado na rede de distribuição para melhorar a eficiência dos sistemas elétricos de distribuição.
Analise as afirmativas abaixo em relação ao assunto.
- O seccionalizador é um dispositivo de seccionamento do alimentador da rede de distribuição, para isolar parte do circuito, e seu manuseio deve ser manual.
- O seccionalizador automático é um dispositivo de proteção, com a finalidade de seccionar um trecho do alimentador quando ocorre um defeito a jusante de sua instalação.
- O seccionalizador pode ser utilizado junto com um religador, para que em faltas transitórias o sistema possa voltar ao funcionamento no tempo programado, não sendo necessária a troca de equipamento.
- O seccionalizador é um dispositivo de sinalização utilizado para indicar que houve um desligamento do seccionador, onde ocorre o rompimento do elo fusível e provoca a abertura da chave.
Assinale a alternativa que indica todas as afirmativas corretas.
A
São corretas apenas as afirmativas 1 e 2.
B
São corretas apenas as afirmativas 1 e 3
C
São corretas apenas as afirmativas 2 e 3.
D
São corretas apenas as afirmativas 2 e 4.
E
São corretas apenas as afirmativas 3 e 4.
Assinale a afirmativa correta.
A
O cabo multiplexado com isolação de XLPE só pode ser utilizado em padrão de entrada de energia, não pode ser utilizado em distribuição de energia.
B
O cabo multiplexado com isolação de 1 kV pode ser utilizado para ramal de entrada subterrâneo de unidades consumidoras.
C
O cabo multiplexado so pode ser utilizado para no máximo 3 consumidores no mesmo padrão de entrada. Para mais de 3 medidores, o ramal de ligação deve ser com cabo unipolar isolado 750 volts.
D
O cabo multiplexado só pode ser usado em rede de distribuição, para padrão de entrada de unidades consumidoras.
E
Para construção de redes de distribuição em baixa tensão, e ramal de ligação de unidades consumidoras pode ser utilizado o cabo multiplexado com isolação de XLPE, classe 1 kV.
Analise as afirmativas abaixo:
- O barramento blindado é um condutor rígido, sustentado por isoladores e protegido por invólucro de material resistente mecanicamente (ferro ou outro material resistente).
- Cabos autossustentados são cabos que exigem apenas dispositivos auxiliares para sua sustentação e para resistir aos esforços a que são submetidos.
- Cabos autossustentados são os que resistem aos esforços mecânicos a que são submetidos sem nenhum dispositivo suplementar de sustentação.
- Cabos aéreos isolados não podem ser autossustentados.
Assinale a alternativa que indica todas as afirmativas corretas.
A
São corretas apenas as afirmativas 1 e 2.
B
São corretas apenas as afirmativas 1 e 3.
C
São corretas apenas as afirmativas 1 e 4.
D
São corretas apenas as afirmativas 2 e 3.
E
São corretas apenas as afirmativas 2 e 4.
As redes de distribuição secundária de energia, com ligação com tensões 380/220 volts, possuem o condutor neutro.
Assinale a alternativa correta em relação ao assunto.
A
No padrão de entrada de energia, o neutro não precisa ser aterrado, porque já existe o aterramento do neutro da rede.
B
O aterramento do neutro tem a finalidade de escoar as correntes das descargas atmosféricas que ocorrem na rede de distribuição.
C
O aterramento do para-raios nas redes de distribuição é obrigatoriamente separado do aterramento da massa do transformador.
D
O neutro é obtido através do aterramento do ponto central da ligação estrela do transformador, e o condutor neutro deve ser aterrado ao longo do percurso da rede de distribuição. No padrão de entrada dos consumidores em baixa tensão, o neutro também deve ser aterrado.
E
Na rede de distribuição, o neutro é obtido na ligação do centro da ligação estrela do secundário do transformador, porque com a defasagem de 120 graus entre as tensões, a somatória das tensões é zero, não sendo necessário aterrar.
Na construção de redes de distribuição aérea com condutores nus, o afastamento entre os condutores é muito importante para o bom funcionamento do sistema.
Assinale a alternativa correta em relação ao assunto.
A
O afastamento entre os condutores independe no nível de tensão da rede de distribuição.
B
O afastamento entre os condutores é para facilitar a construção e manutenção das redes de distribuição.
C
A distância do condutor da rede de distribuição em relação à terra é somente para garantir o isolamento em relação à terra.
D
A rede de distribuição de baixa tensão possui 5 condutores, porque o condutor de aterramento é instalado junto com os condutores fase e neutro.
E
O afastamento não é somente por problemas de características elétricas, mas também por problemas mecânicos e influências externas como ventos e outros fatores que podem interferir no bom funcionamento.

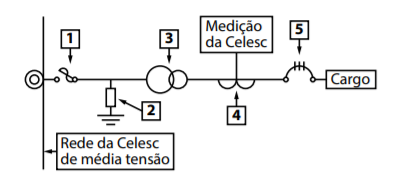

Faça a identificação dos equipamentos numerados no esquema abaixo:
Os equipamentos 1, 2, 3, 4 e 5 são, respectivamente:
A
mufla, para-raios, chave fusível, transformador de corrente e disjuntor.
B
chave fusível, aterramento, mufla, transformador de corrente e disjuntor.
C
chave fusível, para-raios, transformador de força, transformador de corrente e disjuntor.
D
chave fusível, para-raios, transformador de força, mufla e disjuntor.
E
transformador de força, para-raios, chave fusível, transformador de corrente e disjuntor.
Assinale a alternativa correta a respeito da manutenção de um transformador de distribuição.
A
A manutenção pode ser feita de forma corretiva por meio de estudo do carregamento diário do transformador, em função de fatores ambientais, para que seja possível prever o surgimento de uma falha grave.
B
Todo transformador na rede aérea de distribuição possui um sistema integrado de monitoramento e detecção de falhas, que monitora temperaturas, tensões, correntes e potências, para detecção precoce da sua perda de vida útil, comunicando o fato ao COS antes do surgimento de uma falha grave.
C
A manutenção não é realizada por questões de custo, pois é preferível perder o transformador ao invés de substituí-lo ou repará-lo, evitando o desligamento não programado da rede.
D
Os transformadores tipo delta aberto na rede aérea de distribuição possuem um sistema de monitoramento de gases dissolvidos em óleo isolante para detecção de problemas incipientes e sinalização, através de um canal de comunicação com o COS, de sua necessidade de manutenção iminente.
E
A manutenção pode ser feita de forma preditiva por meio de estudo do carregamento diário do transformador, em função de curvas de demanda e da temperatura ambiente, para que seja possível prever sua perda de vida antes do surgimento de uma falha grave.
A um engenheiro foi atribuída a tarefa de avaliar as vantagens econômicas na aquisição de isoladores para a rede de subtransmissão e distribuição de energia elétrica. Os fornecedores deste componente só aceitam encomendas por cadeia de isoladores.
Na realização da tarefa, o engenheiro levantou as seguintes informações:
Tipo de Isolador | Diâmetro (mm) | Função custo (R$) por número de isoladores (N) | No de isoladores por cadeia em função da tensão Vff , em kV |
A | 152 | N2 | 0,1 × Vff |
B | 254 | 100∙N + 20000 | 0,0666 × Vff |
Processando estas informações, o engenheiro concluiu em seu relatório que:
1. Na parte da rede operando a 13,8 kV, não há vantagem na aquisição do isolador do tipo A para aquisições de até 200 cadeias deste tipo que envolvam uma obrigação de acréscimo de até 12,5% a mais de cadeias de isoladores sobressalentes.
2. Na parte da rede operando a 34,5 kV, não há vantagem no uso do isolador tipo B se o número de cadeias a serem adquiridas forem menores ou iguais a 112.
3. Na parte da rede operando a 69 kV, só é vantagem para uso do isolador tipo B se a rede requisitar mais de 64 cadeias do tipo A e o pedido incluir ao menos 25 ou mais cadeias do isolador tipo B a título de sobressalentes.
Assinale a alternativa que indica todas as afirmativas corretas.
A
É correta apenas a afirmativa 1.
B
É correta apenas a afirmativa 2.
C
É correta apenas a afirmativa 3.
D
São corretas apenas as afirmativas 1 e 2.
E
São corretas apenas as afirmativas 2 e 3.
Relacione abaixo os equipamentos componentes de uma rede de distribuição de energia elétrica com suas respectivas caraceterísticas.
Coluna 1 Equipamentos
1. Seccionador automático.
2. Regulador de tensão.
3. Banco de capacitores.
4. Religador automático.
Coluna 2 Características
( ) Elevam o nível de tensão na carga, liberando os geradores para fornecimento de mais potência ativa ao sistema.
( ) Segrega determinado trecho de um ramal alimentador, sendo um equipamento de proteção automático, utilizado sempre em conjunto com outro equipamento de proteção, uma vez que não é capaz de interromper correntes de curto-circuito.
( ) Equipamento de interrupção da corrente elétrica dotado de determinada capacidade de repetição em operações de abertura e fechamento de um circuito, durante a ocorrência de uma falta.
( ) Preserva a qualidade do fornecimento de energia, mantendo a tensão sob condição de carga, quando o sistema elétrico é submetido a variações de tensão fora dos limites especificados.
Assinale a alternativa que indica a sequência correta, de cima para baixo.
A
1 • 3 • 4 • 2
B
2 • 4 • 1 • 3
C
3 • 1 • 4 • 2
D
3 • 4 • 1 • 2
E
4 • 2 • 1 • 3
Analise as afirmativas abaixo:
- As redes compactas de distribuição em média tensão são construídas com cabos protegidos por material isolante, com as fases separadas por espaçador e sua sustentação é feita por um cabo de aço mensageiro.
- As redes compactas com cabos protegidos não devem ser utilizadas em locais de alto índice de poluição ou regiões muito próximas ao mar, porque a ação dos agentes agressivos ou a maresia sobre a proteção dos condutores pode provocar passagem de corrente elétrica superficial.
- A rede de distribuição compacta com cabos protegidos tem os cabos enrolados sobre um cabo de aço, chamado cabo mensageiro, para suportar os esforços mecânicos ao que o cabo é submetido.
- A rede de distribuição compacta com cabos protegidos tem os cabos enrolados sobre um cabo de aço, chamado cabo mensageiro, para suportar os esforços mecânicos ao que o cabo é submetido, sendo o cabo mensageiro utilizado como neutro.
Assinale a alternativa que indica todas as afirmativas corretas.
A
São corretas apenas as afirmativas 1 e 2.
B
São corretas apenas as afirmativas 1 e 3.
C
São corretas apenas as afirmativas 1 e 4.
D
São corretas apenas as afirmativas 2 e 4.
E
São corretas apenas as afirmativas 3 e 4.
Ano:
2018

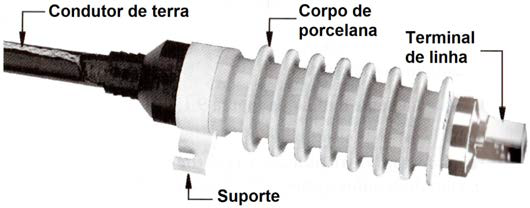

Observe a figura a seguir, que apresenta um componente dos sistemas de distribuição de energia elétrica.
Nesse caso, trata-se de um(a):
A
chave fusível indicadora unipolar.
B
mufla terminal unipolar.
C
para-raios a resistor não linear.
D
transformador de corrente, tipo janela.
Analise as afirmativas abaixo:
- Subestação de distribuição, rede de transmissão primária, rede de transmissão secundária, transformadores de distribuição e conjunto de equipamentos de proteção e manobra fazem parte do sistema de distribuição.
- Subestação elevadora, linha de transmissão primária, rede de distribuição secundária, transformadores de distribuição e conjunto de equipamentos de proteção e manobra fazem parte do sistema de distribuição.
- Subestação de distribuição, rede de distribuição primária, rede de distribuição secundária, transformadores de distribuição e conjunto de equipamentos de proteção e manobra fazem parte do sistema de distribuição.
- Para-raios de linha, chave fusível, cruzeta e poste de concreto fazem parte do sistema de distribuição.
Assinale a alternativa que indica todas as afirmativas corretas.
A
São corretas apenas as afirmativas 1 e 2.
B
São corretas apenas as afirmativas 1 e 3.
C
São corretas apenas as afirmativas 2 e 3.
D
São corretas apenas as afirmativas 2 e 4.
E
São corretas apenas as afirmativas 3 e 4.
