Uma máquina síncrona opera como gerador conectada a uma rede elétrica com uma frequência nominal de 60 Hz. Durante a operação, ocorre uma queda súbita de carga. Qual das seguintes afirmações sobre as características de torque e potência da máquina síncrona é verdadeira após a queda de carga?


A

O torque de carga diminui, mas a potência de saída permanece constante.


B

O torque de carga aumenta, resultando em um aumento da potência de saída.


C

O torque de carga diminui e a potência de saída diminui proporcionalmente.


D

O torque de carga permanece inalterado, mas a potência de saída diminui.


E

O torque de carga aumenta, mas a potência de saída permanece constante.

Um projeto elétrico é a junção de todas as informações referentes à parte elétrica de uma instalação, máquina ou equipamento eletroeletrônico.


Estes dados podem estar contidos em forma de diagramas elétricos, os quais são usados para representar circuitos elétricos através de desenhos e simbologias e, é a partir dessas representações, que projetos são elaborados, executados e é possível realizar manutenções nas instalações elétricas.


Quanto aos tipos de diagramas elétricos, é possível AFIRMAR que o diagrama que é caracterizado por apresentar todo o sistema elétrico, permitindo a interpretação com rapidez e clareza do funcionamento e da sequência dos circuitos é o:


A

Diagrama de instalação.


B

Diagrama de distribuição.


C

Diagrama funcional.


D

Diagrama multifilar.


E

Diagrama unifilar.

Geradores síncronos consistem em máquinas elétricas que, por definição, apresentam a velocidade mecânica de rotação vinculada à frequência elétrica do estator.


Com base nas características da referida máquina, qual a velocidade mecânica do rotor, em rpm, em um gerador síncrono de 10 pares de polos quando alimentado a uma frequência de 60 Hz?


A

360.


B

720.


C

1800.


D

3600.


E

7200.

Um fabricante forneceu dados de placa de um gerador síncrono. Os principais dados estão resumidos na tabela a seguir.


Potência nominal

200MVA

Número de fases

3

Tensão nominal

10kv

Conexão do estator

Y

Fator de Potência

0,95

Classe de Isolação

F

Frequência

60Hz

Reatância síncrona

0,7pu


Considerando-se que a reatância síncrona, em pu, tenha sido determinada em relação aos valores nominais, qual a reatância síncrona do gerador referida às seguintes bases de potência e tensão: Sb=100 MVA e Vb=5 kV?


A

1,40.


B

0,35.


C

2,80.


D

0,70.


E

0,90.

A relação entre a frequência de rotação de um gerador síncrono e a sua potência entregue é apresentada na figura a seguir.


Imagem associada para resolução da questão


Em uma dada situação, um gerador síncrono gira com uma frequência de 62 Hz a vazio. Quando este gerador é conectado a um sistema que opera em 60 Hz ele entrega 1 MW de potência.


Qual será a potência ativa entregue ao sistema caso o mesmo gerador possua uma frequência a vazio de 61 Hz?


A

500kW.


B

900kW.


C

600kW.


D

700kW.


E

400kW.

Considerando-se uma máquina síncrona instalada em uma rede elétrica onde a frequência é de 60 Hz e tensão de 440 V, trabalhando em plena carga, qual será a sua frequência mecânica em Hz, se essa máquina for dotada de 2, 4, 6 e 8 polos, respectivamente?


A

14Hz; 16Hz; 26Hz; 58Hz.


B

58Hz; 24Hz; 18Hz; 12Hz.


C

60Hz; 40Hz; 30Hz; 20Hz.


D

13Hz; 17Hz; 25Hz; 50Hz.


E

60Hz; 30Hz; 20Hz; 15Hz.

Um conjunto qualquer de fasores pode ser decomposto em componentes simétricos, separados em fasores de sequência positiva, negativa e zero. Sabendo que:


Va = (Va+) + (Va–) + (Va0)

Vc = (α Va+) + (α2 Va–) + (Va0)


Pode-se afirmar que o fasor Vb é definido como:


A

Vb = (α2 Va+) + (α Va–) + (Va0)


B

Vb = (α3 Va+) + (α2 Va–) + (Va0)


C

Vb = (α2 Va+) + (α3 Va–) + (Va0)


D

Vb = (α Va+) + (α2 Va–) + (α Va0)


E

Vb = (α2 Va+) + (α3 Va–) + (α Va0)

Observe o circuito capacitivo abaixo com o correspondente diagrama fasorial:


Imagem associada para resolução da questão


No caso de a frequência do gerador aumentar, mantendo a tensão constante, os valores das grandezas XC – I – VC – VR vão, respectivamente, variar do seguinte modo:


A

aumenta – diminui – aumenta – diminui.


B

diminui – aumenta – diminui – aumenta.


C

diminui – diminui – aumenta – aumenta.


D

diminui – aumenta – aumenta – diminui.


E

aumenta – aumenta – diminui – diminui.

Com relação ao funcionamento dos motores síncronos, é incorreto afirmar que


A

quando perdem o sincronismo desaceleram até atingir a velocidade nula.


B

sua velocidade de operação varia com a variação de carga aplicada em seu eixo.


C

a corrente de campo de excitação controla o seu fator de potência, podendo ser indutivo ou capacitivo.


D

produzem um campo magnético girante quando é alimentado por correntes alternadas trifásicas em seu estator.

Um gerador síncrono trifásico de ímã permanente de 8kW produz tensão de linha a vazio de 208V e 60Hz, quando é acionado à velocidade de 1800rpm. Quando está operando na velocidade nominal e alimentando uma carga resistiva trifásica conectada em Y, observa-se que a sua tensão de linha no terminal é de 190V e sua potência de saída é de 6,6kW. O número de polos do gerador e a corrente de armadura (IA) por fase nas condições de funcionamento atual, respectivamente, são:

Considere: Raiz(3) = 1, 73.



A

4; ≈ 20A


B

4; ≈ 35A


C

6; ≈ 20A


D

6; ≈ 35A

A máquina síncrona trifásica, operando como motor, é alimentada de que forma?


A

Tensão CC no comutador do campo e tensão trifásica CA na armadura.


B

Tensão CC nos anéis coletores do campo e tensão trifásica CA na armadura.


C

Tensão CA nos anéis coletores do campo e tensão trifásica CA na armadura.


D

Tensão CC nos anéis coletores do campo e tensão CC na armadura


E

Tensão CA no comutador do campo e tensão trifásica CA na armadura.

As afirmativas a seguir são relativas ao motor do tipo síncrono. Analise-as e marque (V) para as VERDADEIRAS e (F) para as FASLSAS.

( ) Dependendo da carga mecânica imposta ao eixo do rotor, o motor síncrono perde a capacidade de “susceptibilidade de caça ao sincronismo” e fica incapaz de manter a velocidade constante inicial.

( ) O ângulo de torque aumenta se a carga aumenta.

( ) O motor síncrono pode operar como carga capacitiva ou indutiva ao variarmos o valor da corrente de excitatriz.

Marque a opção apresenta a sequência CORRETA.


A

F – V – F.


B

V – V – V.


C

F – V – V.


D

F – F – F.


E

F – F – V.

Sabe-se que a velocidade do campo magnético girante de uma máquina síncrona é de 1.800 rpm e que ela se encontra na Argentina onde a frequência de operação da rede é de 83% da brasileira. Quantos polos possui esse motor?


A

4.


B

9.


C

18.


D

12.


E

10.

Sobre os tipos e os aspectos construtivos dos geradores síncronos, assinale a alternativa correta.


A

Os estatores dos geradores síncronos são normalmente feitos de bobinas de estator pré-moldadas em um enrolamento de camada dupla. O enrolamento em si é distribuído e encurtado, de modo a reduzir o conteúdo das harmônicas presentes nas tensões e correntes de saída.


B

No rotor de polos lisos, o polo magnético se sobressai radialmente ao rotor e, no rotor de polos salientes, os enrolamentos dos polos magnéticos são encaixados e nivelados com a superfície do rotor.


C

Como o rotor está sujeito a campos magnéticos variáveis, ele é constituído por lâminas grossas para reduzir as perdas por correntes parasitas.


D

Em um gerador síncrono, o campo magnético é produzido no estator.


E

Há apenas uma maneira de se fornecer potência CC para os enrolamentos de campo do rotor.

Imagem associada para resolução da questão


A

São corretas apenas as afirmativas 1 e 2.


B

São corretas apenas as afirmativas 3 e 4.


C

São corretas apenas as afirmativas 1, 2 e 3.


D

São corretas apenas as afirmativas 1, 3 e 4.


E

São corretas as afirmativas 1, 2, 3 e 4.

Considere o diagrama elétrico a seguir, utilizado para ligar duas motobombas de mesma potência, mas não simultaneamente.

Imagem associada para resolução da questão

Tomando por base o diagrama apresentado, numere a coluna da direita de acordo com a da esquerda.


1. K1

2. FT1

3. F1

4. SH1


( ) Relé de sobrecarga, interrompe a corrente da bobina do contator abrindo os contatos 95 e 96.

( ) Contator que aciona o motor M1.

( ) Chave comutadora que seleciona qual das motobombas será acionada.

( ) Fusível de proteção.


Assinale a sequência correta.


A

2, 1, 4, 3


B

1, 3, 4, 2


C

3, 1, 2, 4


D

1, 4, 3, 2

Um motor síncrono trifásico aciona uma carga e opera a 1200 rpm quando alimentado por uma fonte de tensão em 60 Hz. Após um intervalo de tempo, a frequência de alimentação da tensão é reduzida para 50 Hz, mas sua magnitude permanece inalterada, e o motor atinge a primeira condição de operação em regime permanente. Logo, em seguida, há um aumento gradual de sua carga mecânica e, após alguns segundos, o motor volta a operar definitivamente em regime permanente.


Com base nas informações e na cronologia dos eventos apresentados acima, analise as proposições.


I. Este motor possui três pares de polos e quando a frequência passa de 60 Hz para 50 Hz, a velocidade angular do motor fica em aproximadamente 100 rad/s.

II. A velocidade angular deste motor é de aproximadamente 50 rad/s na condição final de todo processo descrito, pois o motor possui seis polos.

III. Ao atingir a primeira condição operativa, em regime permanente, pode-se afirmar que o ângulo de carga para a máquina, operando em 50 Hz, é menor que o ângulo para a mesma operando a 60 Hz.

IV. Para o ângulo de carga permanecer inalterado, durante o primeiro estágio de regime permanente, é necessário multiplicar a magnitude da tensão de campo inicial (V em 60 Hz) por 5/6.

V. Após atingir a condição final de regime permanente, pode se concluir que o ângulo de carga final é maior que o da condição operativa inicial.


Assinale a alternativa correta.


A

Somente as afirmativas I, III e IV são verdadeiras.


B

Somente as afirmativas I, III e V são verdadeiras.


C

Somente as afirmativas I e V são verdadeiras.


D

Somente as afirmativas I, IV e V são verdadeiras.


E

Somente as afirmativas II, III e V são verdadeiras.

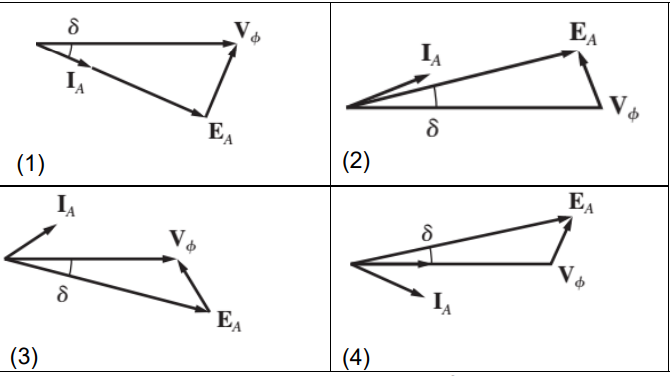

Considere os diagramas fasoriais de máquinas síncronas de polos lisos operando como gerador ou motor.


Imagem associada para resolução da questão

Figura 1 - Diagramas fasoriais de máquinas síncronas.


EA - Tensão interna Gerada

IA - Corrente de armadura

δ - ângulo de carga

VΦ - Tensão terminal


Com base na Figura 1, identifique abaixo as afirmativas verdadeiras (V) e as falsas (F).


( )Nos diagramas (1), (2), (3) e (4), as máquinas síncronas estão operando como motor, gerador, motor e gerador, respectivamente.

( )No diagrama (1), trata-se de um motor síncrono, em que o mesmo consome potência ativa e fornece potência reativa para um sistema.

( )No diagrama (2), trata-se de um gerador síncrono, em que o mesmo fornece potência ativa e consome potência reativa de um sistema.

( )No diagrama (3), a máquina síncrona está fornecendo potência reativa para um sistema.

( )Nos diagramas (2) e (4), as máquina síncronas estão ambas fornecendo potência reativa para um sistema.


Assinale a alternativa que indica a sequência correta das letras, de cima para baixo.


A

V, F, V, V, F


B

V, V, F, F, V


C

F, F, V, V, V


D

F, V, F, V, V

Na fase de projeto de um gerador síncrono de uma usina hidrelétrica operando em um sistema elétrico interligado cuja frequência nominal é 60 Hz, verificou-se que as máquinas terão maior rendimento na velocidade de 100 rpm. Nesse caso, o número de polos do gerador síncrono deverá ser:


A
36.

B
42.

C
72.

D
84.

E
100.

Um gerador síncrono monofásico pode ser modelado por uma fonte de tensão alternada (tensão interna) de frequência constante, em série com uma impedância equivalente (reatância síncrona). A intensidade da tensão interna deve ser ajustada em função da natureza e da impedância da carga conectada aos terminais do gerador. Esse gerador alimenta uma carga de impedância constante, que consome 1200 W quando a tensão de terminal do gerador é de 120 V. Nessas condições, sabendo que a reatância síncrona é de 5 ohms, o módulo da corrente terminal e a intensidade da tensão interna são, respectivamente, de



A

20 A − 100 V.



B

20 A − 150 V.



C

10 A − 130 V.



D

5 A − 120 V.



E

10 A − 170 V.
