Questões de Concurso sobre Projeto de Iluminação (Luminotécnica)

A quantidade de fluxo luminoso, que incide sobre uma superfície por unidade de área, é definida por

Um galpão de 350m² e com 12m de altura deve ser iluminado. Conside que o ambiente deve ter um iluminamento médio de 500 lux, que o fator de depreciação é de 0,72 e que o fator de utilização é de 0,65. A quantidade mínima de lâmpadas de 9.000lm para atender o fluxo luminoso, pelo método dos lumens, é de:

O planejamento e a execução de sistemas de iluminação exigem cálculos detalhados para garantir eficiência e segurança. Sobre luminotécnica, marque a alternativa correta:

Em luminotécnica, sabe-se que parte da luz irradiada diretamente para o plano de trabalho é a que mais contribui para o iluminamento. No entanto, apenas uma parte da luz irradiada para o teto e paredes atinge esse plano, muitas vezes, após várias reflexões. O fator de utilização (η) é a razão do fluxo de luz útil, isto é, aquele que incide efetivamente sobre o plano de trabalho, para o fluxo total emitido. O fator de utilização depende do(a):

I. Distribuição de luz da luminária.

II. Rendimento da luminária, entendido como a razão do fluxo emitido para a soma dos fluxos (individuais) das lâmpadas.

III. Reflexão do teto, paredes e plano de trabalho (ou piso).

Quais estão corretos?

Para um sistema de iluminação de um grande armazém de grãos com pé-direito de 12 metros, a combinação de tecnologia de lâmpadas, método de cálculo luminotécnico, e estratégia de controle de operação, que oferece a maior eficiência energética e qualidade de iluminação, atendendo às normas para ambientes industriais, pode ser considerada:

Para se prover um iluminamento de 800 LUX em um ambiente de 200 m² foram utilizadas luminárias de 5.000 lúmens. O método utilizado para o dimensionamento é o dos lúmens, em que os fatores de utilização e de manutenção são iguais a 0,5 e 0,8. A quantidade de luminárias utilizadas é igual a

Podemos classifi car a direção do fl uxo luminoso em:

Em um projeto de instalações elétricas, ao calcular a potência nominal para aparelhos fixos de iluminação a descarga, deve-se considerar:

Pedro, eletricista autônomo, ao analisar um projeto luminotécnico que foi desenvolvido visando à eficiência energética e o melhor aproveitamento da iluminação natural em uma movelaria, se deparou com diversos instrumentos de medição. Assinale a alternativa que apresenta CORRETAMENTE o equipamento adequado, constituído basicamente a partir de uma célula fotoelétrica, para a medição da iluminância de cada ambiente da movelaria.

Uma luminária, também conhecida tecnicamente como “aparelho de iluminação”, é um aparelho que distribui, direciona, filtra ou converte a luz emitida por uma ou mais lâmpadas e que contém todos os dispositivos necessários para fixar e proteger essas lâmpadas e para ligá-las ao circuito de alimentação. São requisitos básicos de uma luminária, EXCETO:

Para o projeto de iluminação de uma sala de reuniões, têm-se as seguintes informações: a sala de reuniões é retangular, com 35 m de comprimento e 10 m de largura, o nível de iluminância mantida para as atividades a serem desenvolvidas no local será de 750 lux, o coeficiente de utilização e o fator de manutenção já foram determinados e valem, respectivamente, 0,78 e 0,67, a luminária escolhida possui 4 lâmpadas fluorescentes, cada uma com potência de 32 W e fluxo luminoso de 2750 lumens. Usando o método dos lumens, o número de luminárias necessário para atender às características e exigências de iluminação da sala de reuniões será:

Quando a capacidade de visão dos trabalhadores estiver abaixo do normal, tal que as condições visuais sejam diferentes das assumidas como normais, o valor de iluminância pode ser aumentado em pelo menos um nível na escala de iluminância.

Para realização adequada do dimensionamento de luminárias em um dado ambiente de trabalho, deve-se determinar alguns parâmetros e características que definirão a luminária ou as luminárias adequadas, bem como a distância e o posicionamento entre elas. Um desses parâmetros é o fator do local, conhecido como K, e dado pela seguinte expressão:

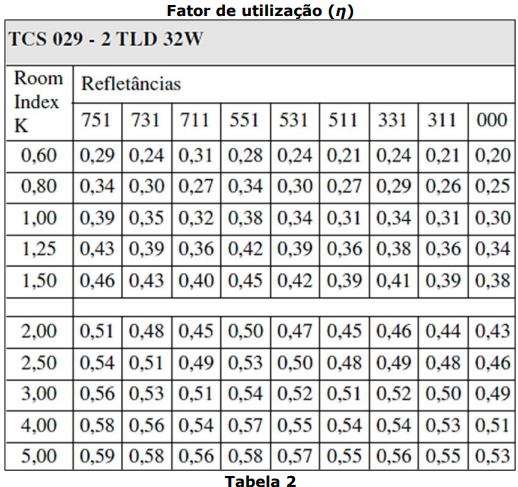

Outro parâmetro é o fator de utilização (η) que é a razão do fluxo de luz útil, isto é, aquele que incide efetivamente sobre o plano de trabalho, em relação ao fluxo de luz total emitido. O fator de utilização é fornecido pelo fabricante da luminária, em função do fator do local e das refletâncias, em lux, necessários para o ambiente. A Tabela 2 abaixo apresenta um extrato de uma tabela de fatores de iluminação:

Fonte: Adaptado de Cotrim (2009).

Considerando, para esse tipo de ambiente, uma refletância de 551 lx e, para uso da Tabela 2, o fator do local igual ou imediatamente superior ao valor calculado, determine o fator de utilização para as luminárias TCS 029. Essas luminárias estão de acordo com as seguintes especificações: iluminação de escritório com 18 m de comprimento, 9 m de largura e 3 m de altura (pé direito), com luminárias TCS 029 e mesas com altura de 0,80 m.

No cálculo luminotécnico de um grande armazém de grãos com pé-direito elevado (12 metros), utilizando o método dos lúmens, o fator que tem o impacto mais significativo e complexo na determinação do número de luminárias necessárias, exigindo uma análise cuidadosa das características do ambiente e das luminárias escolhidas, é:

Analise o seguinte caso:

Uma área de inspeção detalhada de grãos em uma unidade armazenadora, com dimensões de 15m de comprimento por 10m de largura, necessita de um projeto de iluminação. A altura de montagem das luminárias em relação ao plano de trabalho é de 3,5m. Conforme a norma ABNT NBR ISO/CIE 8995- 1:2013, para a tarefa de inspeção visual contínua de qualidade e classificação de grãos, especifica-se uma iluminância média mantida (Em) de 750 lux no plano de trabalho. Serão utilizadas luminárias LED com fluxo luminoso nominal de 6000 lumens cada. O Fator de Utilização (FU) do sistema de iluminação para o local foi calculado em 0,573, e o Fator de Manutenção (FM) considerado é de 0,85.

Desprezando as perdas adicionais e considerando que as luminárias devem ser distribuídas uniformemente, para atingir a iluminância especificada, o número mínimo de luminárias completas que devem ser instaladas neste ambiente é:

Um professor de Robótica Educacional propõe a seguinte atividade para uma turma do 7º ano do Ensino Fundamental:

"Os estudantes deverão projetar e construir um protótipo de semáforo inteligente para pedestres e veículos, de modo que o sistema seja capaz de:

1.Detectar a aproximação de veículos em uma via;

2.Acionar a sequência de luzes (verde, amarelo e vermelho) de acordo com a detecção;

3.Permitir que pedestres acionem o sistema para fechar o semáforo;

4.Emitir sinal sonoro para auxiliar deficientes visuais durante a travessia."

Com base nos requisitos estabelecidos pelo professor, a sequência correta de componentes mais adequados para um protótipo educativo em sala de aula com kits de robótica é:

Em uma luminária industrial foi formado um arranjo com dois resistores de 12 Ω em paralelo, ligados em série com um resistor de 4 Ω para um teste de carga. Qual a resistência equivalente vista pela fonte?

Um ambiente fechado, de área igual a 40 m², foi iluminado por 10 luminárias calculadas pelo método dos lúmens. No plano de trabalho, observa-se 500 LUX, tendo como fatores de utilização e de depreciação valores iguais a 0,5 e 0,8.

As luminárias utilizadas possuem

É fundamental haver o conhecimento dos conceitos de luminotécnica, definido pelas normas da ABNT. Como é chamada a relação entre lúmens, que incide perpendicularmente sobre uma superfície plana, pela área dessa superfície em metros quadrados, ou seja, a quantidade de lúmens pela área?

De acordo com a NBR 8995-1 de 2013, seção 4.4.3, as reflexões especulares em uma tarefa visual, muitas vezes chamadas de reflexão veladora ou ofuscamento refletido, podem alterar a visualização da tarefa e normalmente são prejudiciais. A reflexão veladora e o ofuscamento refletido podem ser evitados ou reduzidos se tomadas as seguintes medidas, EXCETO:
