Questões de Concurso sobre Projeto de Iluminação (Luminotécnica)

Durante a manutenção preventiva e corretiva em uma rede de supermercados, um eletricista de manutenção depara-se com três cenários distintos nos circuitos de iluminação. Para otimizar o tempo de reparo e garantir a segurança das instalações, ele deve realizar o diagnóstico preciso das causas. Relacione os sintomas observados às suas causas técnicas prováveis:

Coluna 1: Sintoma Observado

1.Oscilação intermitente (apagamento e acendimento) de uma luminária ao sofrer vibração ou acionamento mecânico do interruptor.

2.Redução da intensidade luminosa (fluxo luminoso) perceptível apenas nas unidades situadas na extremidade final de um circuito extenso.

3.Presença de odor característico de polímero aquecido e evidência de carbonização em uma conexão dentro da caixa de passagem.

Coluna 2: Causa Técnica Provável

(__)Queda de tensão excessiva decorrente da impedância do condutor ou subdimensionamento da seção transversal para o comprimento do trecho.

(__)Resistência de contato elevada em conexão física, provocando dissipação térmica por efeito Joule acima do limite suportado pela isolação.

(__)Instabilidade mecânica na conexão (mau contato), resultando em falha na continuidade elétrica de forma aleatória.

Assinale a alternativa que apresenta a sequência CORRETA de cima para baixo na coluna 2:

O circuito de iluminação de uma quadra poliesportiva, cuja tensão nominal é 220V/CA/60Hz, é composto por refletores que utilizam quatro lâmpadas fluorescentes conectas em paralelo, cuja potência elétrica de cada uma delas é 55 W. Com o auxílio de um alicate amperímetro, um eletricista constatou que o circuito terminal de um dos refletores está conduzindo uma corrente elétrica de 500 mA.

Considerando o contexto e o valor da corrente elétrica medida, marque a alternativa CORRETA sobre a situação do refletor.

Luminotécnica é o estudo das técnicas das fontes de iluminação artificial por meio da energia elétrica. Para se determinar a iluminação mais adequada a um determinado ambiente, é necessário o conhecimento das grandezas e unidades envolvidas. Em relação a estas grandezas e unidades, é correto afirmar:

Para o cálculo da iluminação, pode-se utilizar vários métodos, conforme o ambiente a ser iluminado e a atividade a ser desenvolvida nesse ambiente. É correto afirmar, a respeito dos métodos para cálculo da iluminação:

Durante a elaboração, em ambiente CAD, do projeto elétrico de uma unidade de terapia intensiva (UTI), o desenhista projetista organizou o arquivo em diferentes camadas (layers), incluindo: iluminação, tomadas de uso geral (TUG), tomadas de uso específico (TUE), sistema de emergência e equipamentos médicos.

Considerando boas práticas de desenho técnico e a necessidade de compatibilização com outros projetos, a ação mais adequada é

Assinale a alternativa que completa a frase abaixo.

As lâmpadas ____________ são aquelas constituídas por um longo cilindro de vidro, cujo interior é revestido por uma camada de fósforo de diferentes tipos.

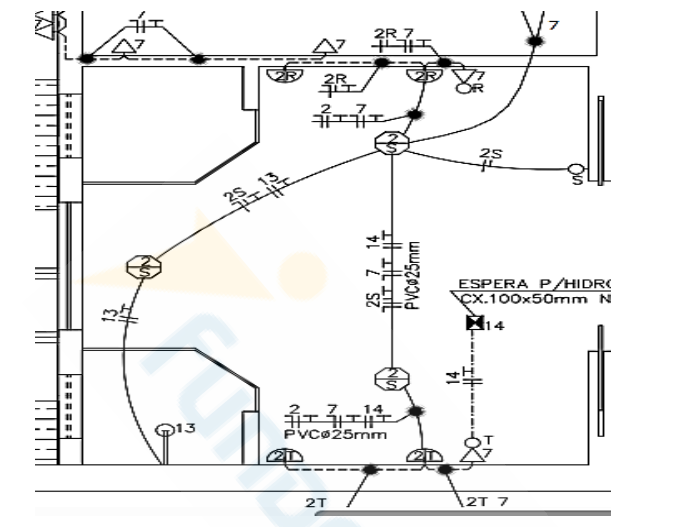

Analise a Figura 2 abaixo, que exibe um segmento de projeto elétrico residencial, e as assertivas a seguir:

Figura 2

I. O circuito 2 é de iluminação.

II. O circuito 7 é de iluminação.

III. O circuito 13 é de iluminação.

IV. O circuito 14 é bifásico.

V. Todos os circuitos possuem condutor de terra.

Quais estão corretas?

Considera-se trabalho em altura toda atividade executada acima de 1,5 metro do nível de referência, independentemente da existência de risco de queda.

Relacione as colunas, considerando os conceitos básicos, e assinale a alternativa com a sequência correta.

1 – Iluminância

2 – Luminância

3 – Refletância

4 – Emitância

( ) É a quantidade de fluxo luminoso emitido por uma fonte superficial por unidade de área.

( ) É a relação entre a intensidade luminosa com a qual irradia, em uma direção determinada, uma superfície elementar contendo um ponto dado e a área aparente desta superfície para uma direção considerada, quando esta área tende para zero.

( ) É a relação entre o fluxo luminoso refletido por uma dada superfície e o fluxo luminoso incidente sobre a mesma.

( ) É o limite da razão do fluxo luminoso recebido pela superfície em torno de um ponto considerado, para a área da superfície, quando esta tende a zero.

Um escritório retangular tem as dimensões de 6 metros de comprimento por 4 metros de largura, com altura do plano de trabalho a 0,8 metro do piso. O local deve ser iluminado com uma iluminância média mínima de 400 lux no plano de trabalho.

Serão utilizadas luminárias com fluxo luminoso de 3200 lúmens cada e o sistema possui:

• fator de utilização 𝑈𝐹 = 0,7

• fator de manutenção 𝑀𝐹 = 0,8

O número mínimo de luminárias necessárias para atender à iluminância desejada é de

Em um sistema de iluminação pública com lâmpada a vapor de sódio, o componente responsável por fornecer a alta tensão inicial necessária para o seu acendimento e, posteriormente, limitar a corrente de operação, é o/a:

Em um projeto luminotécnico, o engenheiro não colocou a unidade de iluminamento de uma área, mas informou que todas as medidas estavam de acordo com o sistema internacional de unidades.

Logo, pode-se concluir que a unidade faltante é

Um engenheiro eletricista foi contratado para adequar o projeto luminotécnico de uma secretaria municipal. Após a inspeção da instalação elétrica, o engenheiro percebeu que algumas luminárias estavam muito próximas umas das outras e que, por isso, determinadas áreas do ambiente ficaram pouco iluminadas.

Considerando os princípios de um bom projeto luminotécnico e as decisões que o engenheiro deve tomar para corrigir o problema apresentado, analise as assertivas a seguir.

I- Será necessário incrementar a potência de todas as lâmpadas e manter a posição das luminárias.

II- Reposicionar as luminárias de forma a garantir uma distribuição mais uniforme da iluminação em todo o ambiente, atendendo aos níveis mínimos de iluminância e aos critérios definidos pelas normas técnicas vigentes.

III- Diminuir o número de circuitos terminais, colocando todas as luminárias em um único circuito, o que acarretará a diminuição das perdas e uma iluminação mais homogênea.

IV- Trocar as lâmpadas fluorescentes por incandescentes de maior tensão, sem alterar a posição das luminárias.

É CORRETO o que se afirma apenas em:

Sobre as grandezas luminotécnicas fundamentais analise as afirmações abaixo e assinale a alternativa correta.

Um galpão retangular, com 10 metros de largura e 40 metros de comprimento, deve ser iluminado de modo que sua iluminância média seja de 500 lux. Foi escolhida uma luminária industrial com 4 lâmpadas. Para esse ambiente, foi especificado o fator de utilização de 80% e o fator de depreciação de 80%. Considere que cada lâmpada especificada emite um fluxo luminoso de 2.500 lúmens. O número mínimo de luminárias, para atender às especificações deste projeto, é igual a

Na montagem de uma luminária fluorescente com reator de partida rápida (sem starter), o conjunto típico inclui um componente que limita corrente e outro que auxilia na correção de fator de potência (quando previsto). Assim, a luminária pode envolver:

Em um corredor, deseja-se acionar a mesma luminária a partir de dois pontos distintos (entrada e saída). O dispositivo e a solução de comando mais apropriados são:

De acordo com a forma que as luminárias são distribuídas pelo ambiente e com os efeitos produzidos no plano de trabalho, a iluminação pode ser classificada como: geral, localizada e de tarefa. Desse modo, são características desse último tipo de iluminação, EXCETO:

Em uma ambiente, foram instaladas uniformemente 8 luminárias com 2 lâmpadas, sendo o fl uxo luminoso de 4000 lúmens por lâmpada. Considerando o coefi ciente de utilização 0,3, coefi ciente de depreciação de 0,5 e a iluminância recomendada de 1200 lux, a área do ambiente de acordo com o método dos lúmens é de:

A alternativa que apresenta as unidades de medida correspondentes a intensidade luminosa, iluminância e luminância, respectivamente, é:
