Questões de Concurso sobre Redes Inteligentes (Smart Grids)

O multiplex do referido transmissor pode utilizar qualquer uma das seguintes técnicas de multiplexação: FDM (frequency division multiplexing), TDM (time division multiplexing) ou CDM (code division multiplexing).

Utilizando-se o esquema DQPSK, o demodulador poderá ser mais simples que aquele para QPSK, uma vez que poderá ser não-coerente (ou assíncrono), ao contrário do que ocorre para a demodulação de um sinal QPSK, caso em que é necessário utilizar um demodulador coerente.

A taxa de sinalização na saída do modulador é de 768.000 símbolos por segundo.

Caso o projetista opte por usar a técnica 8-PSK, a banda passante do canal deverá ter largura 8 vezes maior que aquela requerida para a modulação 64-QAM.

Se o codificador de canal não fosse utilizado nesse transmissor, o desempenho do sistema, expresso por meio da taxa de erro de bit, seria pior, mas, em compensação, o canal poderia ter banda passante mais estreita.

Esse sistema pode transmitir 64 canais de voz, cada um deles codificado com a técnica PCM a 64 kbps.

Para esse sistema de comunicação, a faixa de transmissão com largura de 1 MHz pode ser suficiente.

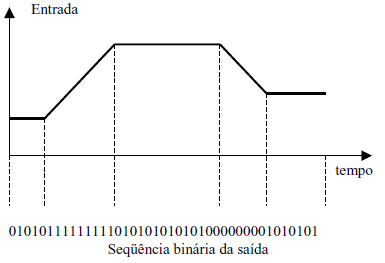

Estão representados abaixo o gráfico da tensão em relação ao tempo, da entrada de um modulador, e a correspondente Seqüência Binária da saída desse modulador.

Podemos concluir que é um modulador:

Quando o nível de ruído permite, usamos a modulação digital 64 QAM, obtida pela composição dos fasores ortogonais I (In-Phase) e Q (Quadrature).
Para que sejam geradas as amplitudes e fases dessa modulação, os valores de I e Q são:

A compressão e descompressão do sinal de voz (Lei A), usada no sistema de modulação por Codificação de Pulsos (PCM) da hierarquia européia usada no Brasil, têm como objetivo:

Quando uma portadora é modulada em freqüência (FM) por um sinal de voz, quanto maior for a razão de desvio em freqüência do sinal modulado, maior será a banda ocupada pelo sinal FM. Se as técnicas de pré-ênfase e de-ênfase forem empregadas na referida modulação FM, a largura de banda ocupada pelo sinal modulado poderá ser reduzida até à metade daquela, melhorando-se, ainda, o desempenho do sinal em face do ruído na saída do demodulador.

Considere-se que um esquema de codificação predeterminado seja usado para a transmissão de informação por meio de uma portadora em radiofreqüência (RF). Considere-se, também, que a seqüência codificada seja transmitida por método que utiliza a presença ou a ausência da portadora em RF. Nessa situação, o esquema que está sendo utilizado para a transmissão da informação é o denominado PCM (pulse code modulation).

Sinais M-FSK, em que M = 2k e k é o número de bits por símbolo transmitido, podem ser demodulados de forma nãocoerente, utilizando-se, entre outros componentes, detectores de envoltória. Entretanto, em um canal AWGN, a probabilidade de erro de bit, para uma determinada razão entre a energia média de bit do sinal e a densidade espectral do ruído do sistema M-FSK, é pior, no caso de demodulação não-coerente, que no caso da detecção coerente.

A técnica denominada trellis-coded modulation (TCM) pode ser aplicada tanto em sistema M-PSK quanto em sistema M-QAM, em que M = 2k e k é o número de bits por símbolo transmitido. A potência média do sinal modulado M-PSK e M-QAM não é necessariamente alterada com o uso da codificação em treliça. Apesar de aumentar a redundância de codificação do sinal modulado ao ser incrementado o número de símbolos do sistema de modulação, a largura de banda do sinal modulado com ou sem a referida codificação é a mesma. A codificação em treliça acarreta, sem aumento da largura de banda do sinal modulado nem de sua potência média, melhora na probabilidade de erro de bits, considerando-se um canal AWGN (additive white gaussian noise).

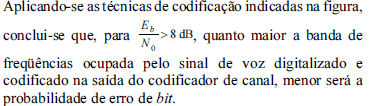

Se o sinal de voz espalhado, que modula a portadora BPSK, não fosse processado pelo codificador de canal, a banda ocupada pelo sinal modulado seria superior a 3,0 MHz.

Caso a técnica de codificação de canal do tipo Golay estendido (24, 12) fosse a utilizada no sistema, seriam atendidas as exigências de capacidade e de desempenho especificadas.
