O circuito de força do motor referido acima é energizado por meio do elemento II , quando este é adequadamente II energizado a partir de comando no circuito de controle.
Os aspectos construtivos das máquinas rotativas são considerados nas equações de torque e de tensão gerada.
As bobinas do enrolamento de armadura, localizadas no estator da máquina de corrente contínua, são eletricamente conectadas aos segmentos do comutador.
Para uma dada corrente de carga, o gerador CC autoexcitado em derivação apresenta uma queda em sua tensão terminal em relação à tensão a vazio. Os três fatores que provocam essa queda na tensão terminal são: queda de tensão na resistência do circuito de armadura, reação de armadura e redução da corrente de campo.
Para que ocorra o processo de escorvamento da tensão em um gerador de corrente contínua do tipo campo-shunt, é necessário que haja magnetismo residual no entreferro da máquina.
Um alternador síncrono trifásico de pólos salientes, bipolar, com escovas, utilizado em um conjunto de geração de emergência possui os enrolamentos rotóricos
concentrados em bobina(s) alimentada(s) em CC, e a tensão a ser utilizada é induzida nos enrolamentos estatóricos, distribuídos, com cada fase deslocada de 120°.
concentrados em bobina(s) alimentada(s) em CA, e a tensão a ser utilizada é induzida nos enrolamentos estatóricos, concentrados, com cada fase deslocada de 60°.
distribuídos e alimentados em CC, e a tensão a ser utilizada é induzida nos enrolamentos estatóricos, distribuídos, com cada fase deslocada de 60°.
distribuídos e alimentados em CA, e a tensão a ser utilizada é induzida nos enrolamentos estatóricos, concentrados, com cada fase deslocada de 120°.
distribuídos e alimentados em CA, e a tensão a ser utilizada é induzida nos enrolamentos estatóricos, distribuídos, com cada fase deslocada de 60°.
Para esse tipo de requisito com relação ao controle de velocidade, o uso de motor de indução com rotor bobinado mostra-se adequado, pois é possível controlar a velocidade desse tipo de motor por meio da adequada inserção de resistências no circuito do rotor.
Abaixo está representada a placa de especificações de um motor de indução que fica fixada em sua carcaça.
|
INDÚSTRIA BIZANTINA DE MOTORES LTDA |
|||
|
MOTOR DE INDUÇÃO |
|||
| SAÍDA | 1/2HP | PÓLO | 4 |
| Hz | 60 | RPM | 1720 |
| VOLT | 220 | AQUEC | 60 °C |
| AMP | 4 | SÉRIE N° | 0439 |
| FASE | 1 | ||
| CLASSE | E | ||
Considere as proposições abaixo.
I. Trata-se de um motor de passo.
II. A velocidade do rotor à plena carga é de 1720 RPM, com escorregamento aproximado de 4,4%.
III. Por ser uma carga reativa indutiva, ele contribui para a redução do fator de potência da instalação elétrica.
É correto o que se afirma APENAS em
I.
I e II.
I e III.
II.
II e III.
É possível dar a partida em um motor síncrono com o seu enrolamento de campo energizado.
Na situação de energização e falha de isolamento, a carcaça aterrada fica submetida, em relação à terra, a um potencial diferente daquele que a carcaça teria caso não fosse aterrada.
Um motor de indução trifásico de 440 V e 50 CV tem fator de potência 0,90 e opera com rendimento de 85%. A sua corrente nominal vale, aproximadamente,

No motor de indução, os enrolamentos de campo e de armadura são alimentados, respectivamente, em tensão contínua e em tensão alternada.
Motores da categoria N são de grande porte, demandando elevadas correntes de partida, ao passo que motores da categoria H são de aplicação geral, muito utilizados em pequenas indústrias.
A freqüência nominal da tensão na localidade onde estão conectadas as pequenas cargas é diferente de 60 Hz, pois essa freqüência é atribuída ao sistema elétrico de grande porte e não, ao gerador que supre diretamente as cargas.
Um gerador síncrono opera em vazio com tensão terminal nominal. Sua reatâncias são: X"= 0,20pu, X2=0,30pu e X0 = 0,05pu. Para que o valor da sua corrente de curtocircuito sub-transitória, na ocorrência de um defeito fase-terra nos seus terminais, fique limitado em 3pu, o valor da reatância Xn de aterramento do neutro da sua ligação Y deve ser:
0,30pu;
0,25pu;
0,20pu;
0,15pu;
0,10pu.
A figura abaixo mostra o esquema de um gerador trifásico na configuração estrela, com duas de suas fases em curto e uma aberta.

Considere V1 (F) a tensão de seqüência positiva na falta e as impedâncias nas seqüências zero, positiva e negativa, respectivamente, Z0 EQU, Z1 EQU e Z2 EQU . A expressão que determina a corrente de falta na seqüência positiva, quando ocorre uma falta entre duas fases desse gerador, é:

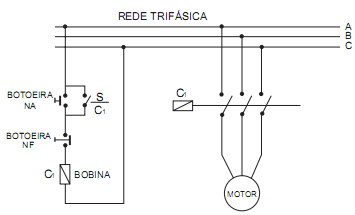

Acima é apresentado um esquema simplificado de acionamento de motor, com utilização de chave contatora. A respeito desse esquema, pode-se afirmar, corretamente, que:
para alimentar o motor deve-se acionar a botoeira NA e em seguida a botoeira NF.
para desligar o motor deve-se acionar a botoeira NA.
a chave S pode ser retirada, pois a botoeira NA realiza a mesma função.
a chave S é necessária para manter o motor alimentado após o acionamento da botoeira NA.
Se as unidades geradoras são alternadores do tipo térmico, essas máquinas são caracterizadas por um número elevado de pólos, se comparadas às máquinas hidráulicas.
