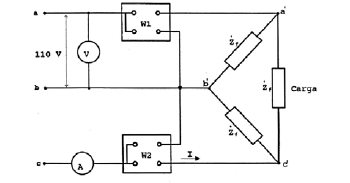

A figura acima ilustra um circuito no qual o lado de baixa tensão de um transformador trifásico é ligado em triângulo, e cuja impedância por fase é representada por uma impedância de valor finito Zf. Os enrolamentos de baixa tensão são alimentados por uma rede elétrica com tensão de linha igual a 110 V, que corresponde à tensão nominal do enrolamento. No esquema de ligação a três condutores, há um voltímetro para medição da tensão de linha e um amperímetro para medir a corrente na fase c da parte de baixa tensão. O transformador, no seu lado de alta tensão, tem tensão nominal de linha igual a 220 V, ligação em estrela e impedância por fase igual a Zg. Com base nessas informações, julgue os itens seguintes.

Considere que a conexão dos enrolamentos do lado de baixa tensão seja também em estrela, mas a impedância dos enrolamentos, por fase, continue a ser Zf. Nesse caso, como a impedância não foi modificada, a intensidade da corrente por fase ficará inalterada com relação à intensidade de corrente que seria verificada para a carga em triângulo.

  • C. Certo
  • E. Errado
