Questão 403381 - Medição de Potência e Energia Elétrica
Concurso: Ministério Público da União (MPU) 2010
Cargo: Analista de Engenharia Elétrica - Perito
Banca: Centro de Seleção e de Promoção de Eventos UnB (CESPE/CEBRASPE)
Nível: Superior
Engenharia Elétrica e Engenharia Eletrônica Instalações Elétricas e Projetos Elétricos Medição de Potência e Energia Elétrica

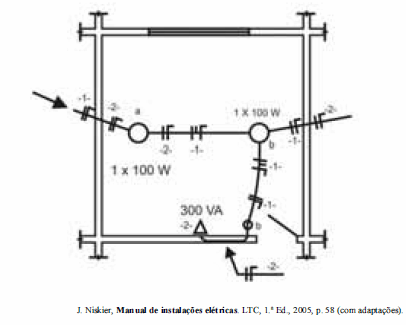

Considerando a figura acima, que mostra parte da versão preliminar de uma planta elétrica predial, na qual se identificam algumas representações incorretas ou incompletas que precisam ser corrigidas ou completadas na versão final da planta, julgue os itens de 138 a 141.
Na planta mostrada, é evidente que os dois pontos de luz no teto pertencem ao circuito 1, sendo desnecessário indicar o número do circuito ao lado de cada um dos símbolos que representam esses pontos de luz.
- C. Certo
- E. Errado
