Questão 553564 - Medição de Potência e Energia Elétrica
Concurso: Fundação Universidade de Brasília (FUB) 2008
Cargo: Técnico de Laboratório - Àrea Industrial
Banca: Centro de Seleção e de Promoção de Eventos UnB (CESPE/CEBRASPE)
Nível: Médio
Engenharia Elétrica e Engenharia Eletrônica Instalações Elétricas e Projetos Elétricos Medição de Potência e Energia Elétrica

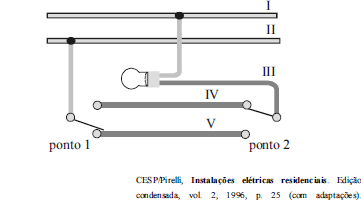

A figura acima representa o circuito físico de comando de uma lâmpada em uma instalação elétrica, evidenciando o esquema de ligação dos condutores. A lâmpada pode ser comandada de dois pontos distintos, conforme ilustrado na figura. Considerando que esse circuito esteja adequadamente montado, julgue os itens a seguir.
De acordo com a conexão dos interruptores, indicadas na figura, a lâmpada encontra-se desligada.
- C. Certo
- E. Errado
