Instruções: Utilize o texto e as figuras abaixo para responder às questões de números 49 e 50.

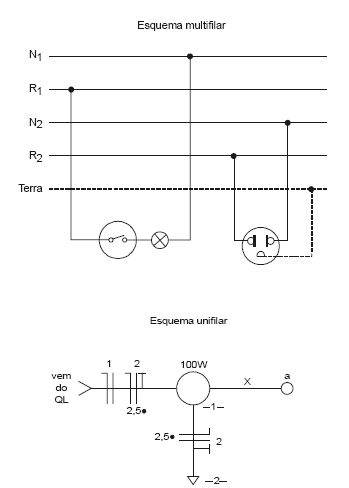

"As figuras abaixo representam uma parte de uma instalação elétrica residencial por meio dos esquemas multifilar e unifilar. Os condutores do eletroduto X do esquema unifilar foram omitidos propositalmente."

No esquema unifilar, a indicação 2,5• significa

  • A.

    o diâmetro externo (cobre + isolação) dos condutores.

  • B.

    a especificação de corrente nominal do disjuntor do circuito.

  • C.

    a bitola dos condutores.

  • D.

    a capacidade de corrente dos condutores.

  • E.

    o diâmetro do eletroduto.
