Questão 403370 - Proteção de sistemas elétricos
Concurso: Ministério Público da União (MPU) 2010
Cargo: Analista de Engenharia Elétrica - Perito
Banca: Centro de Seleção e de Promoção de Eventos UnB (CESPE/CEBRASPE)
Nível: Superior
Engenharia Elétrica e Engenharia Eletrônica Proteção de sistemas elétricos

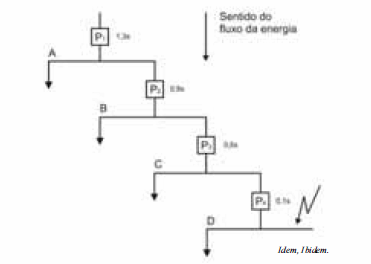

Na figura acima, A, B, C e D são ramais conectados a um alimentador; e P1, P2, P3 e P4 são dispositivos de proteção ajustados de forma seletiva. Ao lado da representação de cada um deles está o respectivo retardo associado, em segundos, que assegura a seletividade do esquema de proteção. Com base nessas informações, julgue os itens seguintes.
Havendo curto-circuito no ponto D dessa instalação, todos os dispositivos de proteção ficarão submetidos à mesma corrente de curto-circuito.
- C. Certo
- E. Errado
