As figuras acima mostram o ciclo de Rankine que é composto...

Q265235

Engenharia Mecânica Sistemas de Refrigeração (ciclo, componentes e psicrometria)

Ano: 2007

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - TSE - Analista Judiciário - Área Engenharia Mecânica - 2007

Imagem associada para resolução da questão

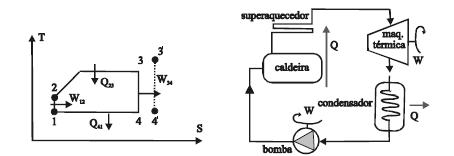

As figuras acima mostram o ciclo de Rankine que é composto por quatro processos. Esse ciclo é referência para as instalações térmicas a vapor d'água. Acerca do ciclo de Rankine, assinale a opção incorreta.

A adição de calor na caldeira se dá a volume constante.

A expansão na máquina térmica, onde é efetuado o trabalho mecânico, é isentrópica.

O líquido saturado que sai do condensador, é bombeado insentropicamente para a caldeira.

Um meio mais viável de se melhorar o ciclo é a instalação de um dispositivo para superaquecimento na saída da caldeira.
