Quando um desenho de engenharia é passado ao setor de produção, ele deve conter todas a...

Quando um desenho de engenharia é passado ao setor de produção, ele deve conter todas as informações necessárias para se construir a peça ou sistema, sendo acompanhado de dimensões e notas explicativas que descrevam o tamanho e a localização de todos os componentes.

LEAKE, J. M. Manual de desenho técnico para engenharia: desenho, modelagem e visualização. 2. ed. Rio de Janeiro: LTC, 2015 (adaptado).

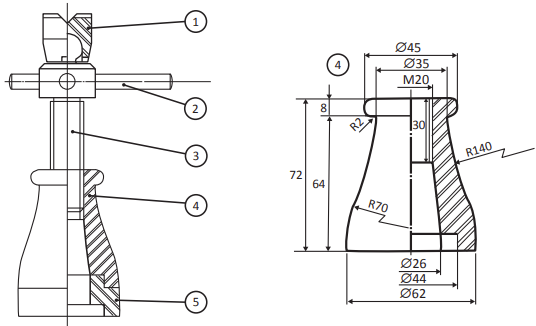

Considere que o sistema a ser fabricado seja o macaco de parafuso apresentado na figura a seguir, com destaque para a peça 4, denominada corpo do macaco.

PROVENZA, F. Desenhista de máquinas. 46. ed. São Paulo: editora F. Provenza, 1991 (adaptado).

Considerando a figura apresentada e a respeito da comunicação normativa das informações do desenho técnico-mecânico, para fins de produção do conjunto, avalie as afirmações a seguir.

I. O desenho que mostra o dispositivo montado deveria, conforme exigência normativa, apresentar as cotas dimensionais das peças do conjunto.

II. De acordo com a hachura representada na vista em meio corte da peça 4, sabe-se que o corpo do macaco deverá ser fabricado em liga de ferro fundido.

III. Na mesma vista em meio corte da peça 4, a cotagem da rosca indica que o passo desse perfil é normal.

É correto o que se afirma em
